Spolehlivé teplovodivé materiály pro moderní technologie

S rostoucími nároky na správu tepla v pokročilých modulech 5G infrastruktury, AI serverech a automobilových systémech ADAS je klíčové využívat vysoce účinné tepelné rozhraní (TIM).

Pro dosažení optimálního výkonu je třeba pečlivě vyvážit vlastnosti jako tepelná impedance, komprese a emisní chování materiálu.
Společnost Henkel, využívající inovativní technologie, přichází s novým a inovativnám řešením v podobě nových materiálů TGP 18000SF a TGP 40000SF. Tento přístup umožňuje splnit vysoké požadavky na správu tepla v těchto pokročilých aplikacích.

Produktové zprávy

Výkon, geometrie a okolní teplota hrají zásadní roli v mechanismech odvádění tepla u elektronických komponent. Efektivní techniky tepelného managementu mohou výrazně zlepšit schopnost komponent odvádět teplo, čímž se kontroluje jejich provozní teplota a předchází přehřívání a poškození.

TGP 40000SF: 40 W/m.K,
TGP 18000SF: 18 W/m.K,
TGP 12000SF: 12 W/m.K, (ve vývoji)

Inovativní technologie orientovaných výplní pro vysokou tepelnou vodivost, při nižším obsahu plniva a vyšším obsahu polymeru než u běžných tepelných materiálů

Snadnější manipulace díky vynikající mechanické integritě
Hustota pouze 1,7 g/cm³

Neobsahuje silikon, nereaktivní, nevyžaduje vytvrzování

Nízká kapalné fáze (bleed-out) při teplotě a tlaku
Nízké out-gassing při vysoké teplotě/vakuu – splňuje NASA test (ASTM E595)

Vysoká teplotní odolnost pro nesilikonové materiály

Dlouhodobé testy až do 125–150 °C

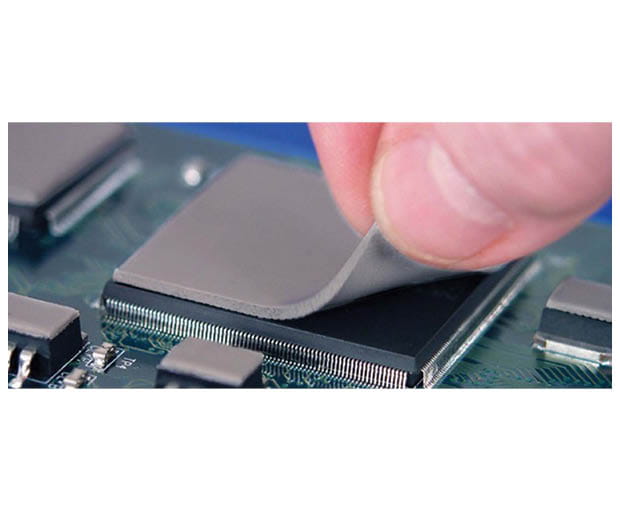

Elastomerové gap pady

Udržují tvar, umožňují opětovné použití a demontáž na konci životnosti
Volitelná jednostranná lepivost pro usnadnění montáže

VYUŽITÍ

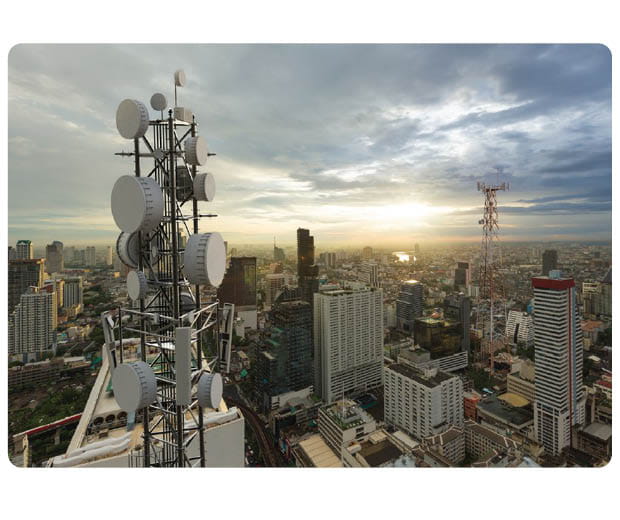

5G Telekomunikace a Datakomunikace
5G rádia, základnové stanice, servery, switche, routery, optické transceivery

Automobilový průmysl – ADAS
Řídicí jednotky vozidel, výkonové moduly, radarové a LiDAR senzory

Výkonné výpočetní systémy GE
CPU, GPU, ASIC, HDD, SSD pro umělou inteligenci a herní průmysl

Průmyslový sektor
Výkonové moduly, AC-DC, DC-DC měniče, řízení motorů, lasery

Letecký a obranný průmysl
Vložené procesory, satelitní systémy

PŘÍKLADY APLIKACÍ

Aplikace, které specifikují použití bez silikonu
Např. optické transceivery, lasery, satelitní systémy

Aplikace s tloušťkou vrstvy ≥0,3 mm pro vyplnění mezer mezi čipy a chladicí deskou, aktuálně ≥0,5 mm (ve vývoji 0,3 mm)
Klíčová metrika: % komprese při maximálním tlaku pro přizpůsobení mezery a tolerance rovinnosti

Aplikace preferující gap pady TIM pro snadnou manipulaci a možnost opětovného použití
Demontáž na konci životnosti nebo během používání a testování, bez poškození zařízení a s minimálním čištěním zbytků

Aplikace, které nevyžadují následné zpracování – bez vytvrzování nebo reflow kroku
Např. výkonové aplikace, kde jsou problémy se spolehlivostí kvůli vysokým teplotám při reflow a únavě
z cyklování výkonu

Aplikace s ponořeným chlazením v datových centrech
Slibné počáteční výsledky s dielektrickými kapalinami
