PI pružinové řadové svorky

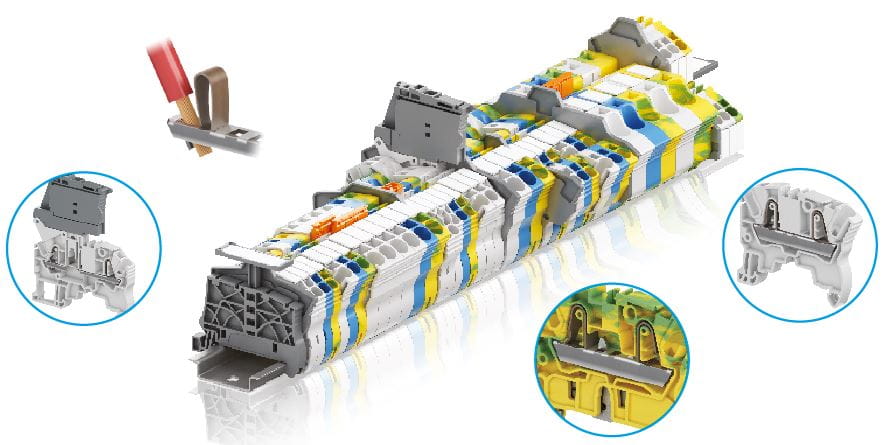

Společnost ABB uvedla na trh nové PI-pružinové svorky řady SNK. Svorky umožňují dvoje připojení vodiče: přímé vsunutí vodiče (Push-In) bez použití nástroje nebo standardní vsunutí vodiče s uvolněním pružiny pomocí šroubováku.

Pružinové svorky mají nově patentovaný typ pružinového připojení, tzv. „push-in“, pro rychlé připojení vodiče do svorky. Vodič se do svorky připojí pouhým zasunutím a speciální tvar pružiny zabrání vypadnutí, vyjmutí nebo vytržení tohoto vodiče. Pro uvolnění vodiče je nutné použít šroubovák, který stlačí pružinu a odblokuje vodič, který posléze bez problémů vyjmeme. Do svorek se připojují pevné vodiče, lankové vodiče s koncovkou nebo lankové bez koncovky. Pevné vodiče a lankové s koncovkou lze do svorky pouze jednoduše zasunout. Pro nasunutí lankového vodiče bez koncovky je nutné použít šroubovák a před vložením vodiče stlačit pružinu.

Ke svorkám se dodávají různé doplňky, mezi které patří koncové svěrky, krajní stěny, ochranné kryty, oddělovače obvodů, testovací nástroje a zkratovací propojky. Tyto zasunovací propojky vychází z předchozí řady pružinových svorek a jsou stejné jako v nové řadě šroubových svorek, které firma ABB s úspěchem používá již několik let. Svorky mají dvě řady pro umístění propojky, což umožňuje propojení více svorek vedle sebe s různými potenciály. K tomu přispívají i propojky, které se dodávají až do 50 pólů s možností zkrácení na potřebnou délku nebo lze odstranit místa bez propojení. Všechny svorky jsou vybaveny několika testovacími body pro jednoduchou a rychlou kontrolu obvodů.

Režim Push-In nabízí oproti standardní pružinové technologii 50% úsporu času při připojování vodičů. Při používání šroubových a PI-pružinových svorek řady SNK můžete racionalizovat své skladové zásoby, jelikož budete používat stejné příslušenství pro obě technologie. Navíc je možné používat jednu koncovou sekci pro svorky několika různých průřezů. Díky zkosení bočních stran svorek o 30° se o 15 % snižuje výška svorky a prostoru pro připojený vodič. Stejně jako SNK šroubové svorky, i PI-pružinové svorky mají asymetrický design, který zajišťuje rychlou vizuální kontrolu správného uchycení svorky. O 20 % větší plocha pro popisování dosahuje délky 12 mm a umožňuje i ruční popis svorky. Certifikace pro široké spektrum použití svorek na evropských, ruských, amerických i kanadských trzích, v železniční i námořní dopravě, v průmyslu i solárních aplikacích.

Portfolio PI-pružinových svorek umožňuje připojení tuhých vodičů od 0,2 mm² do 25 mm², v případě slaněných vodičů s dutinkou či bez dutinky lze připojit průřezy 0,22 mm² až 16 mm².
Nová řada pružinových svorek SNK doplňuje stávající řadu šroubových svorek série SNK a tím rozšiřuje možnosti výběru a používání svorkovnic v průmyslových aplikacích.
Nyní pro Vás máme nově připravený přehledový katalog šroubových a pružinových svorek řady SNK, který Vám rádi na vyžádání zašleme zdarma.
