Lütze Elektronické pojistky
Lutzeho elektronické pojistky nemají žádné mechanické části, ale jsou postaveny na procesoru, který měří proud.
V případě přetížení/zkratu pojistka okamžitě zareaguje a vypne se. To se stává i u delších kabelů. Podmínky selektivity/spouštění jsou splněny. Pojistky nabízejí velmi flexibilní systém, kde každá pojistka odpovídá kanálu, celková šířka je pouze 8,1 mm. Jmenovitý proud je volitelný od 1 do 10 A pomocí ovládacího kolečka na přední straně, charakteristika je volitelná také pomocí ovládacího kolečka; rychlé, střední a pomalé.
Dále je zde LED indikující stav, zelené světlo aktivované pojistky, blikající zelené světlo, když zátěžový proud dosáhne 90% nastaveného jmenovitého proudu. Při vypadnutí pojistky LED bliká červeně a výstupní signál poklesne z 24 V DC na 0 V. Po odstranění chyby je toto potvrzeno stisknutím tlačítka a pojistka se rozsvítí nepřerušovaným červeným světlem. LED indikace na přední straně zobrazuje stav každé pojistky různými barvami a blikáním. Indikace také varuje při dosažení 90 % zátěže. Pojistky jsou k dispozici také s výstupem alarmu.
Spínané zdroje a jističe tvoří základ 24 V DC systému. Důsledkem funkce těchto produktů je, že v mnoha případech je obtížné dosáhnout podmínek selektivního vypínání. Řešením jsou elektronické pojistky od Lütze nebo PULS.
Výzvy s tradičními jističi a jejich dopad na napájení
Jističe jsou k dispozici v různých charakteristikách pro různé typy zátěží. Nejběžnější jsou B nebo C. U všech typů musí být zkratový proud několikanásobně vyšší než jmenovitý proud, aby pojistka vypadla v elektromagnetickém poli, což znamená, že musíte investovat do velkého zdroje.
Zde je problém s jističi:
Zkratový proud a doba vypínání: Například pojistka 6 A C vyžaduje pro vypnutí v elektromagnetickém poli zkratový proud mezi 30–60 A. I při 30 A bude doba vypnutí stále delší než 100 ms. Takto vysoké proudy je pro napájecí zdroj obtížné dodat.
Při malém přetížení (1,15násobek nominálního I) může trvat déle než hodinu, než pojistka tepelně vypne. Doba tepelného vypínání je stejná bez ohledu na charakteristiku pojistky.
Připojení ke stejnosměrnému napětí : Většinu jističů na trhu lze připojit také ke stejnosměrnému napětí a tepelně zde není žádný rozdíl oproti střídavému. Ale hodnota magnetické spouště se zvýší asi o 40 procent.
Výhody spínaných zdrojů PULS
Spínané zdroje dnes mají různé typy charakteristik. Některé mají boost nebo výkonovou rezervu, což znamená, že během určitého období může jednotka dodat více výkonu, než na jaký je dimenzován. Díky těmto funkcím můžete aplikaci získat dodatečný výkon pro spuštění motoru, ohřívače nebo jiného produktu s vysokým zapínacím nebo rozběhovým proudem.

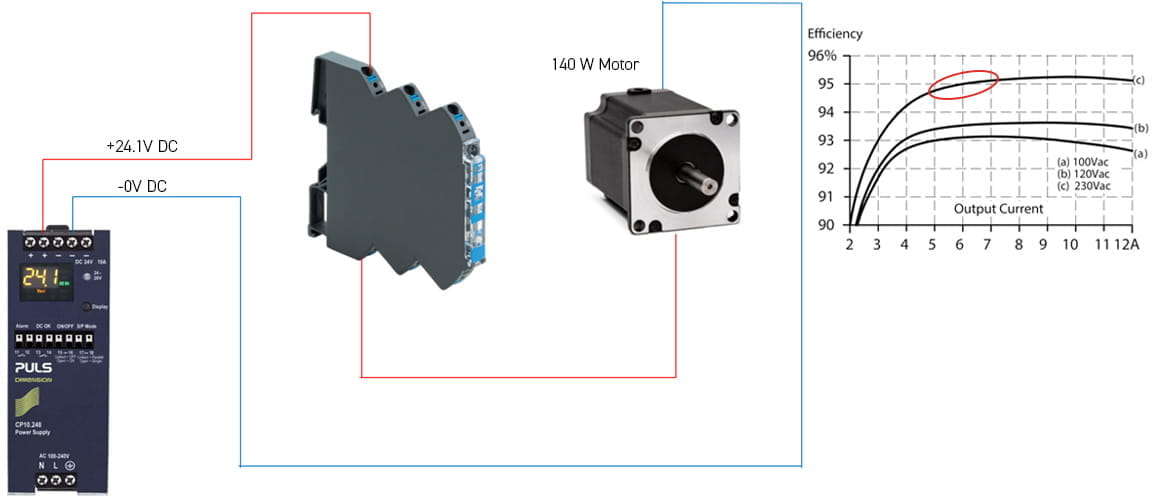

Příklad: Zde je použit menší napájecí zdroj přizpůsobený k napájení motoru a kabeláž je zajištěna elektronickou pojistkou. Tímto způsobem získáme maximální kapacitu jednotky a tím snížíme tvorbu tepla, pořizovací náklady a prostorové nároky ve skříni. CP10.241 má výkonovou rezervu 120 %, což znamená, že může dodat 12 A a o něco více, v závislosti na okolní teplotě.
