Socomec Komunikační architektury Diris Digiware

Komunikační architektury nabízí různé přístupy k výměně dat (nastavení, měření, alarmy atd.) mezi měřicími body lokalizovanými v jednom nebo ve více rozvaděčích, v závislosti na elektrické instalaci a použité komunikaci:
• Digiware Bus
• RS485 Modbus RTU
• Ethernet Modbus TCP
Tento seznam architektur není vyčerpávající a vždy lze navrhnout jiný, uzpůsobený zákazníkovým požadavkům.

Systém DIRIS Digiware

Měřicí systém se skládá z minimálně jednoho měřicího napěťového modulu a x měřicích proudových modulů, jejichž počet je závislý od počtu měřicích bodů.
Datová komunikace a výměna mezi moduly probíhá po Digiware bus sběrnici po speciálním kabelu RJ45.
Datová komunikace a výměna s externími body probíhá přes řídící rozhraní nebo displej s RS485 Modbus RTU nebo Modbus TCP.

Produktové zprávy

Komunikační architektura & DIRIS Digiware

Flexibilita DIRIS Digiware znamená, že můžete volit několik možností komunikační architektury.
DIRIS Digiware umožňuje přizpůsobit setup elektrického systému pro bus komunikaci.

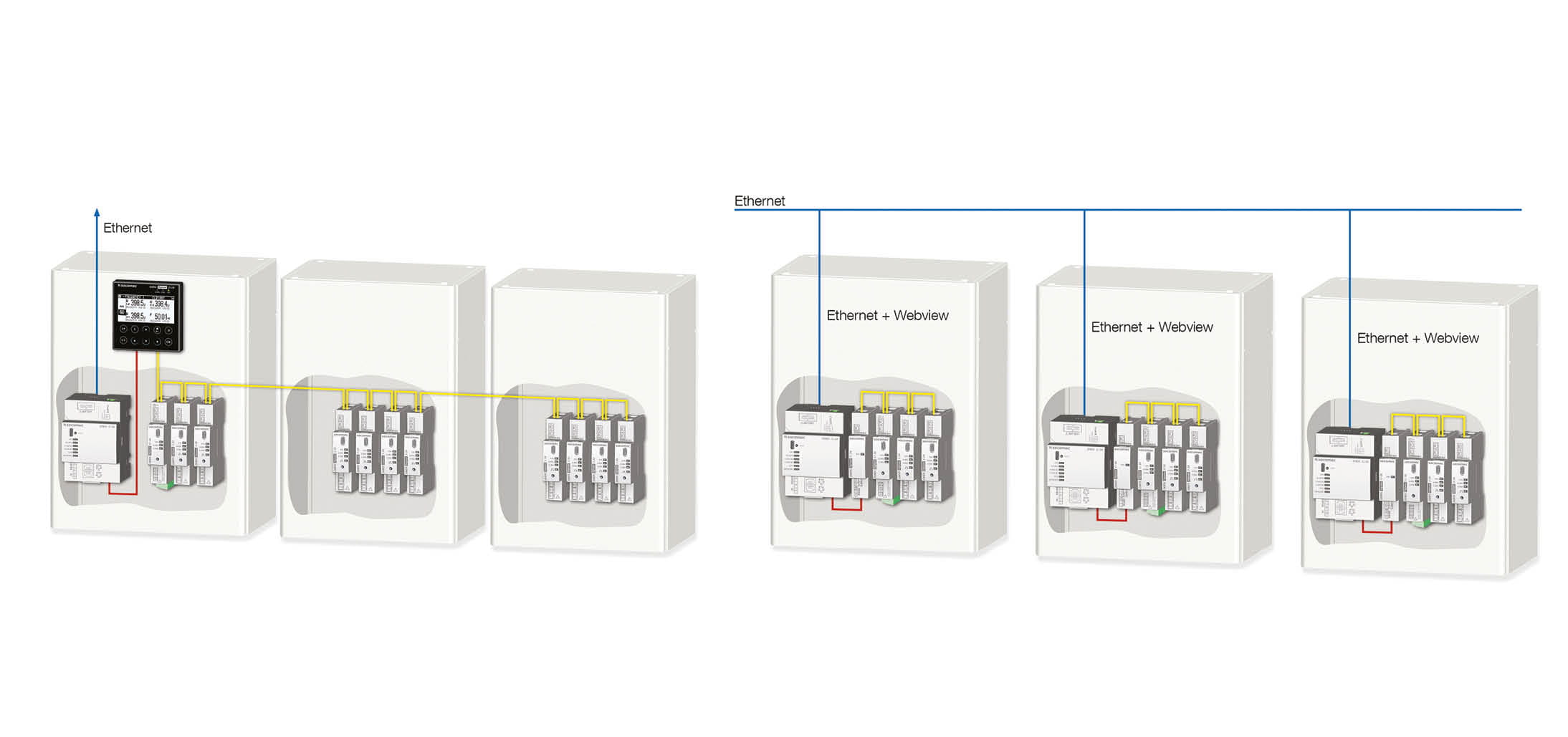

Architektura může být dle použití a aplikace:
- centralizovaná,
- částečně centralizovaná,
- decentralizovaná

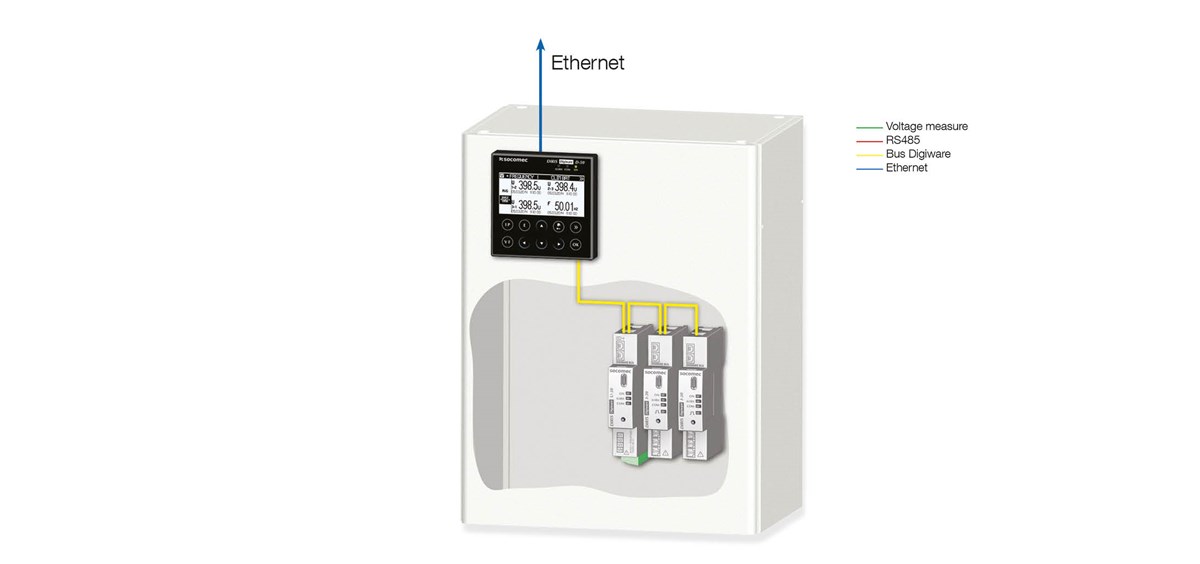

Na obrázcích můžete vidět příklady architektur DIRIS Digiware. Seznam a možnosti architektur jsou však daleko širší a v případě vašeho zájmu je vám rádi prezentujeme.
