SOCOMEC

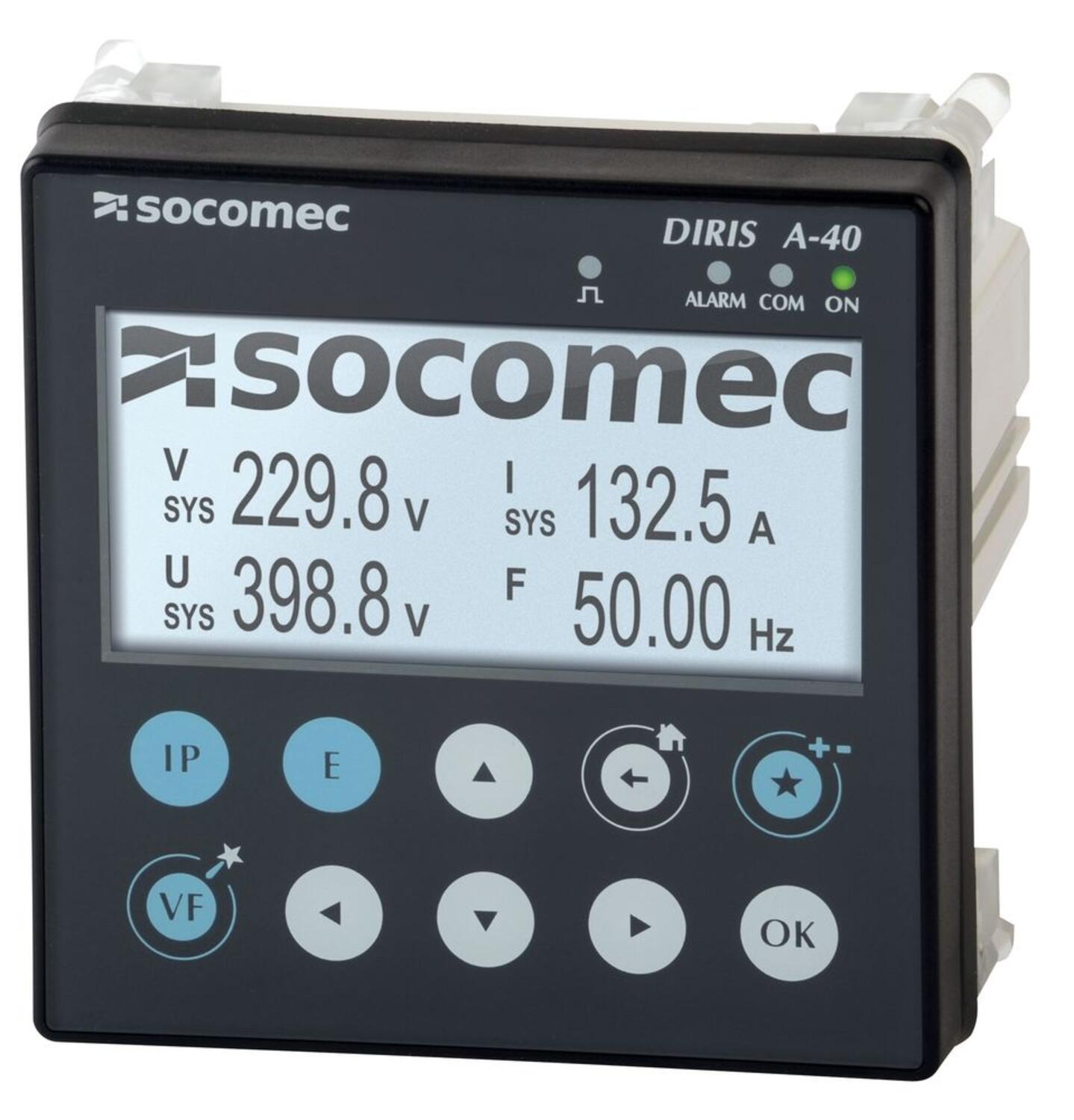

DIRIS A-40
Měření, monitorování a analýza kvality sítě
- Měření F-F/F-N napětí, proudů
- Komunikace RS485, Ethernet, Profibus
- Měří a počítá P, Q, S atd.
- Sleduje frekvenci, THD, atd.
- Přesnost 0,5 a dig. vstupy/výstupy
Vybraná varianta
Vybraná varianta
Specifikace
| Počet proudových vstupů | 3 |
|---|---|
| Výstupy | 2 ks |
| Rozhraní | RS485 |
| Šířka | 96 mm |
| Napájecí napětí | 110...400 VAC (± 10%); 120...350 VDC (±20 %) |
| Třída přesnosti | 0,5 |
| Komunikační protokol | Modbus RTU |
| Skutečný rozsah měření | 50...300 VAC (fáz.); 87...520 VAC (sdruž.) |
| Hloubka | 85 mm |
|---|---|
| Frekvence | 45...65 Hz |
| Výška | 96 mm |
| Vstupy | 3 ks |
| Jmenovitý proud | až 6000 A |
| Přesnost měření | 0,2 % (proud. vstup); 0,2 % (napěť. vstup) |
| Měřící transf. napětí | až 400 kVAC (primár); 60, 100, 110, 173, 190 VAC (sekundár) |
Popis produktu
DIRIS A-40 slouží jako komplexní měřící přístroj pro měření v sítích nn + vn. Sledované hodnoty mohou být přenášeny do nadřazeného systému (PC nebo PLC) pomocí sériové komunikační linky RS485 protokolem Modbus / Bacnet MST nebo Profibus DPV1 popřípadě přes Ethernet (Modbus TCP / Bacnet IP).
V případě varianty přenosu dat přes Ethernet je v přístroji integrovaný i Webserver, který umožňuje snadné a rychlé zobrazení naměřených výsledků po zadaní IP adresy Webserveru do internetového prohlížeče. Přístroj je uzpůsoben pro snadnou montáž do dveří rozvaděče.
Přístroj měří v kombinaci s proudovými transformátory skutečné efektivní hodnoty veličin (TRMS):
- Proudů I1, I2, I3, In, Isystem
- Fázových napětí V1, V2, V3, Vsystem
- Sdružených napětí U12, U23, U31, Usystem
- Frekvence
- Účiníku s indikací indukčního nebo kapacitního charakteru 3PF, ΣPF
- Činného a jalového výkonu 3P, ΣP, 3Q, ΣQ, 3S, ΣS
- Energie ± kWh, ± kvarh, ± kVAh
Dále nabízí:
- Zjištění harmonického zkreslení1 THD I1, THD I2, THD I3, THD V1, THD V2, THD V3, THD U12, THD U23, THD U31
- Analýzu jednotlivých harmonických1 I1, I2, I3, In, V1, V2, V3, U12, U23, U31
- Možnost ukládání zátěžových křivek ΣP±, ΣQ±, V1, V2, V3, U12, U23, U3, f
- Alarmy při překročení prahových hodnot
Pro měření jsou použity proudové senzory TE, TE a TF, shodné se senzory, které používá systém DIRIS Digiware. K měřícímu přístroji A-40 jsou připojeny kabelem s RJ12 konektory.
TE pevné proudové senzory
Vhodné pro nové instalace – Shoda s roztečemi u jistících prvků.
TR proudové senzory s rozebíratelným jádrem
Vhodné pro nové, ale hlavně již vybudované instalace
TF Pružné (Rogowského) proudové senzory
Vhodné pro stávající instalace s nedostatkem prostoru nebo vysoké proudové intenzity.
