SOCOMEC
DIRIS A-10, A-14, A-20
Měření a monitorování kvality sítě
- Měří F-F/F-N napětí, proudy
- Možnost modulů (I/O, komunikace)
- Měří a počítá P, Q, S atd.
- Sleduje parametry sítě (frekvenci, THD, atd.)
- Proudové transformátory
Vybraná varianta
Vybraná varianta
Specifikace
| Počet proudových vstupů | 3 |
|---|---|
| Stálé přetížení | 6 A |
| Rozhraní | RS485 |
| Šířka | 72 mm |
| Napájecí napětí | 110...400 VAC (± 10%) |
| Komunikační protokol | Modbus RTU |
| Skutečný rozsah měření | 50...460 VAC |
| Hloubka | 64 mm |
|---|---|
| Frekvence | 45...65 Hz |
| Výška | 90 mm |
| Jmenovitý proud | až 2500 A (primár), 5 A (sekundár) |
| Přesnost měření | 0,5 % (proud. vstup); 0,2 % (napěť. vstup) |
Popis produktu

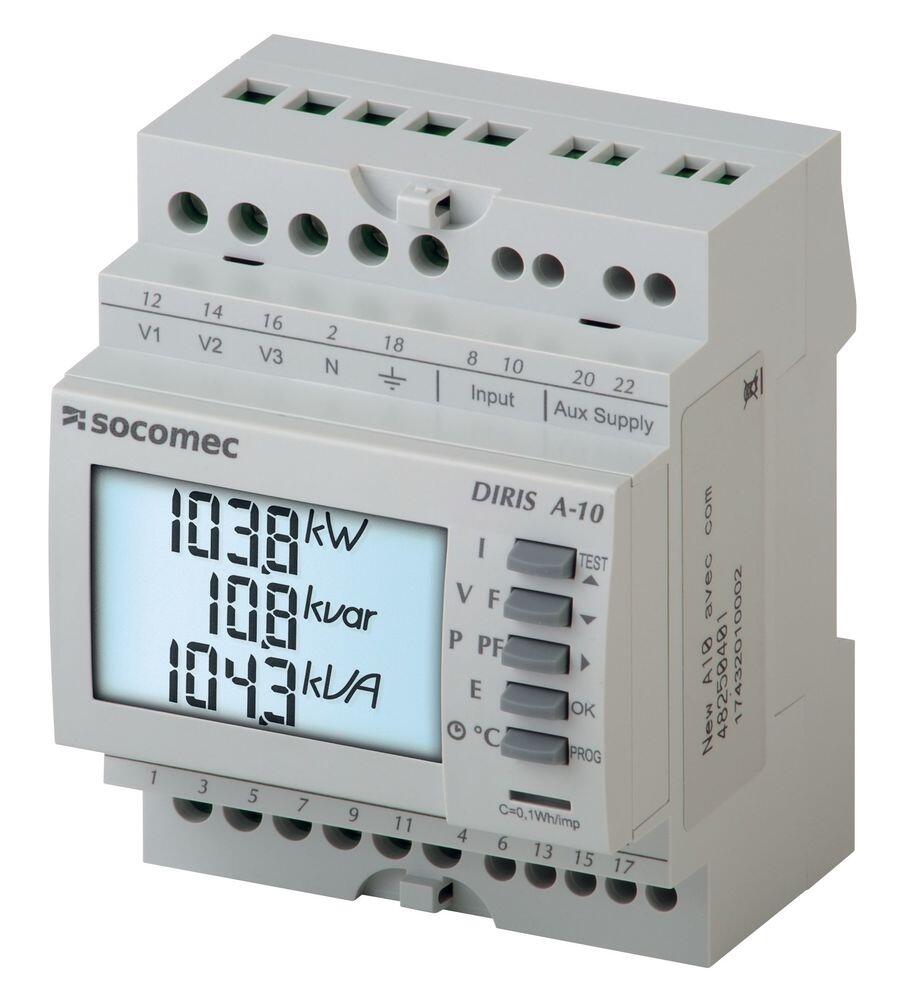

DIRIS A-10 a A-20 jsou zařízení pro měření a monitorování výkonů, která uživateli poskytují všechna měření potřebná k úspěšné realizaci energeticky účinných projektů a umožňují zajištěné monitorování elektrických rozvodů. Vzhledem k množství proudových transformátorů Vám naše technická podpora vyspecifikuje vhodné příslušenství přesně podle požadavků zákazníka. Neváhejte nás kontaktovat!

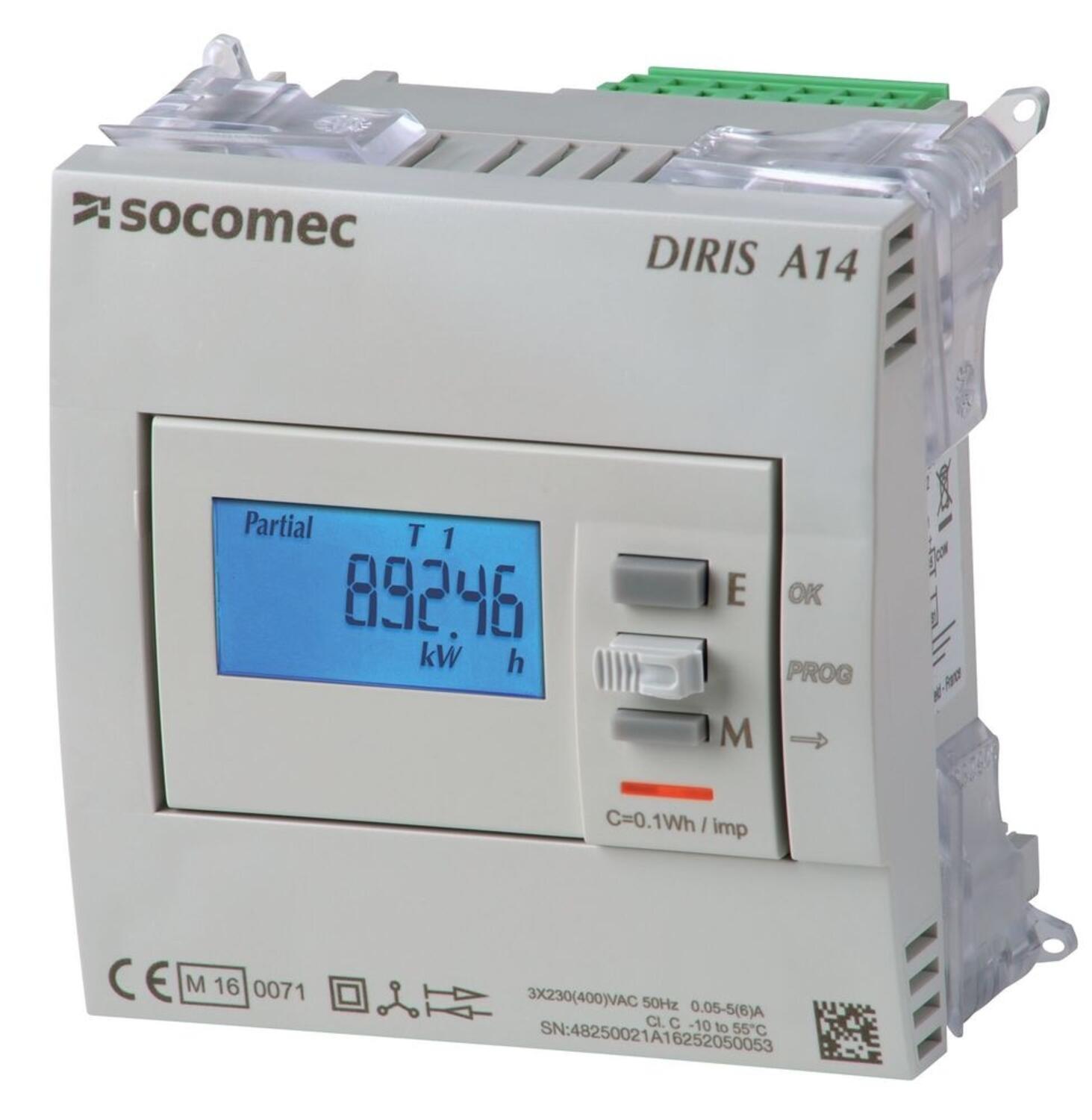

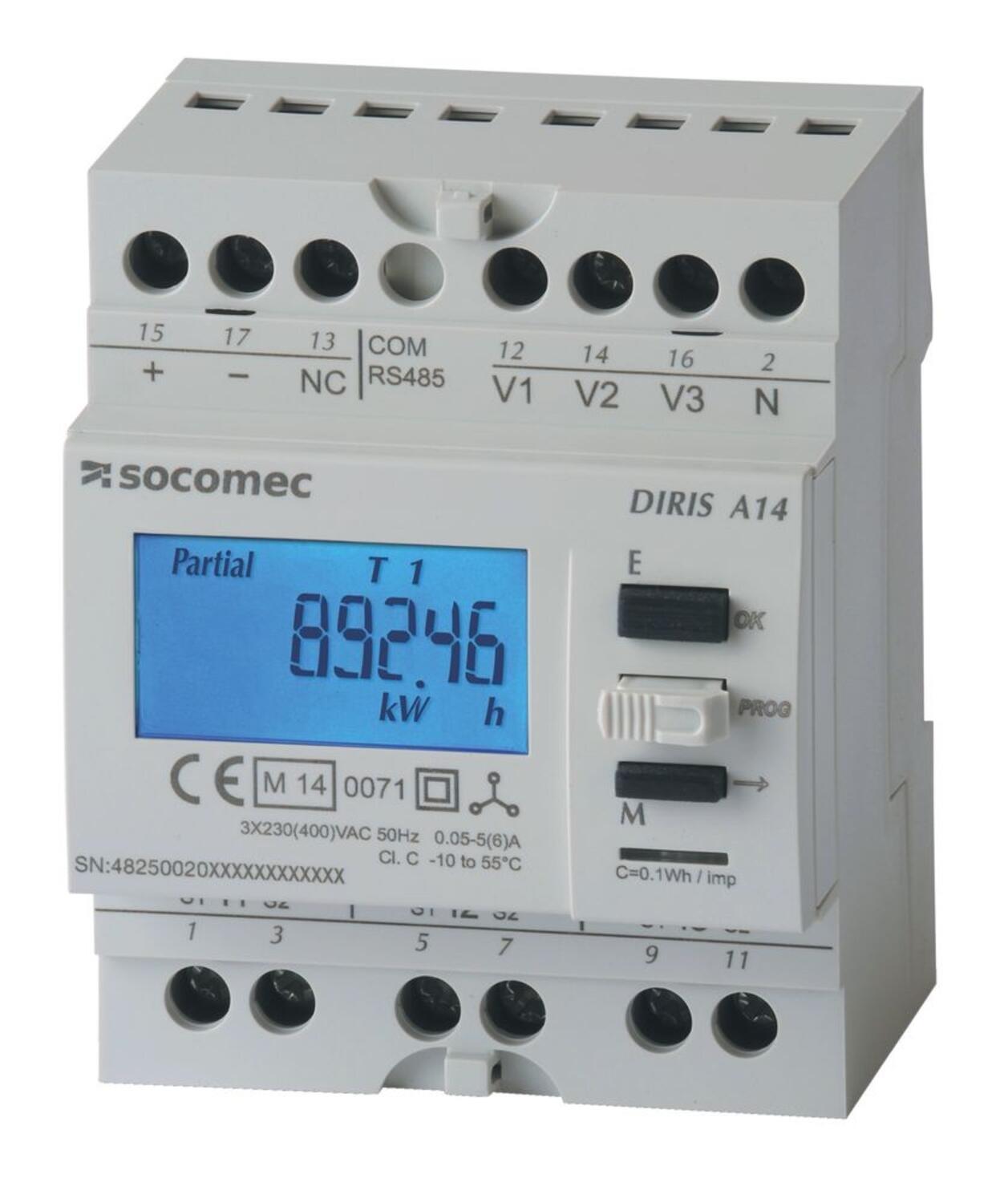

DIRIS A-14 disponuje MID certifikací, která umožňuje fakturační měření.

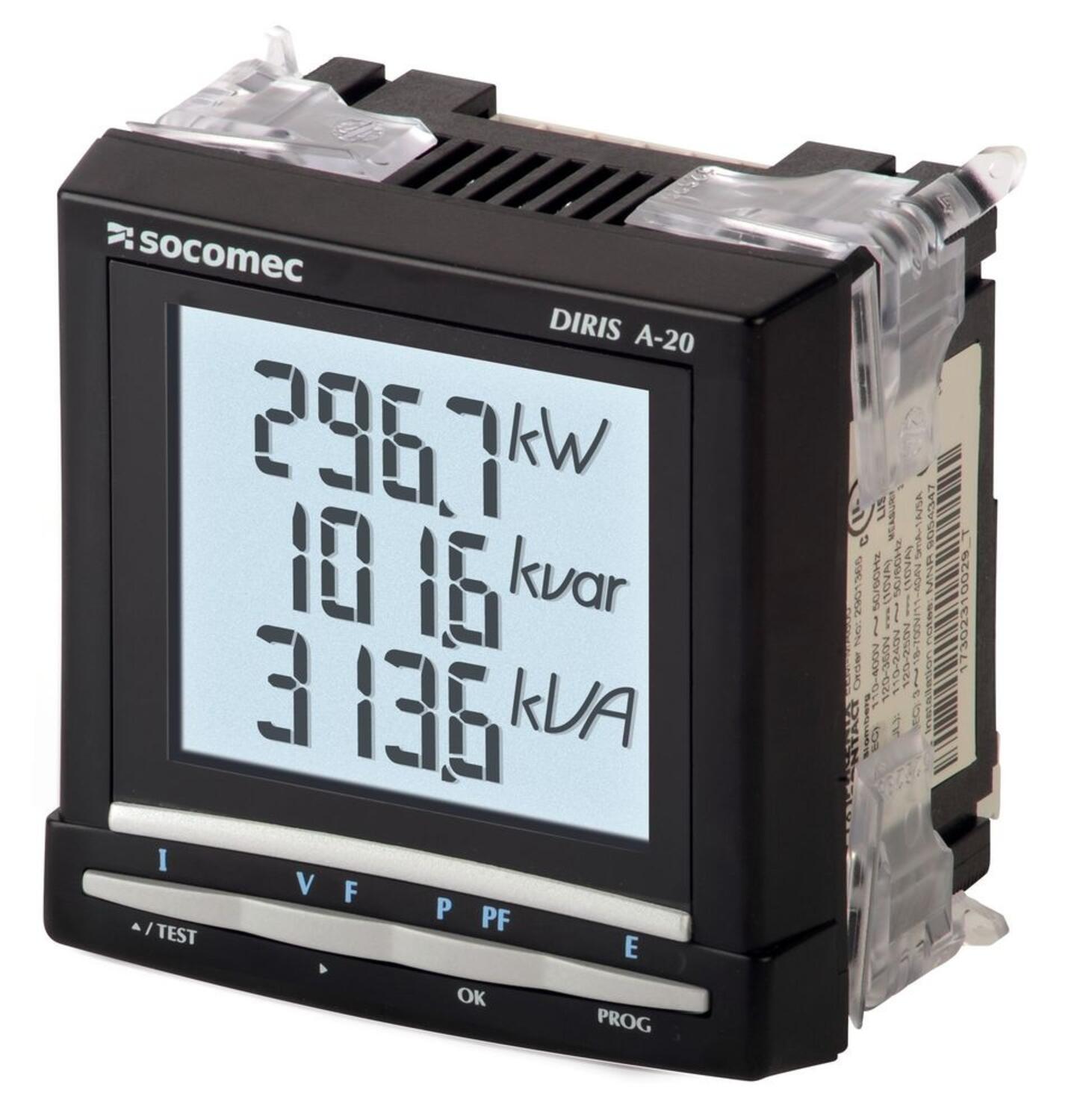

Sledované hodnoty mohou být přenášeny do nadřazeného systému (PC nebo PLC) pomocí RS485. Přístroje jsou uzpůsobeny pro snadnou montáž na DIN nebo do dveří rozvaděče. Funkčnost DIRIS A-20 lze dále rozšířit pomocí doplňkových zásuvných modulů, umístěných na jeho zadním panelu.
Přístroj měří v kombinaci s proudovými transformátory skutečné efektivní hodnoty veličin (TRMS):
- Proudů I1, I2, I3, In
- Fázových napětí V1, V2, V3
- Sdružených napětí U12, U23, U31
- Frekvence
- Účiníku s indikací indukčního nebo kapacitního charakteru 3PF, ΣPF
- Činného a jalového výkonu 3P, ΣP, 3Q, ΣQ, 3S, ΣS
- Energie ± kWh, ± kvarh
Dále nabízí:
- Zjištění harmonického zkreslení1 THD I1, THD I2, THD I3, THD V1, THD V2, THD V3, THD U12, THD U23, THD U31
- Alarmy při překročení prahových hodnot
1Až do 51. harmonické
