SOCOMEC

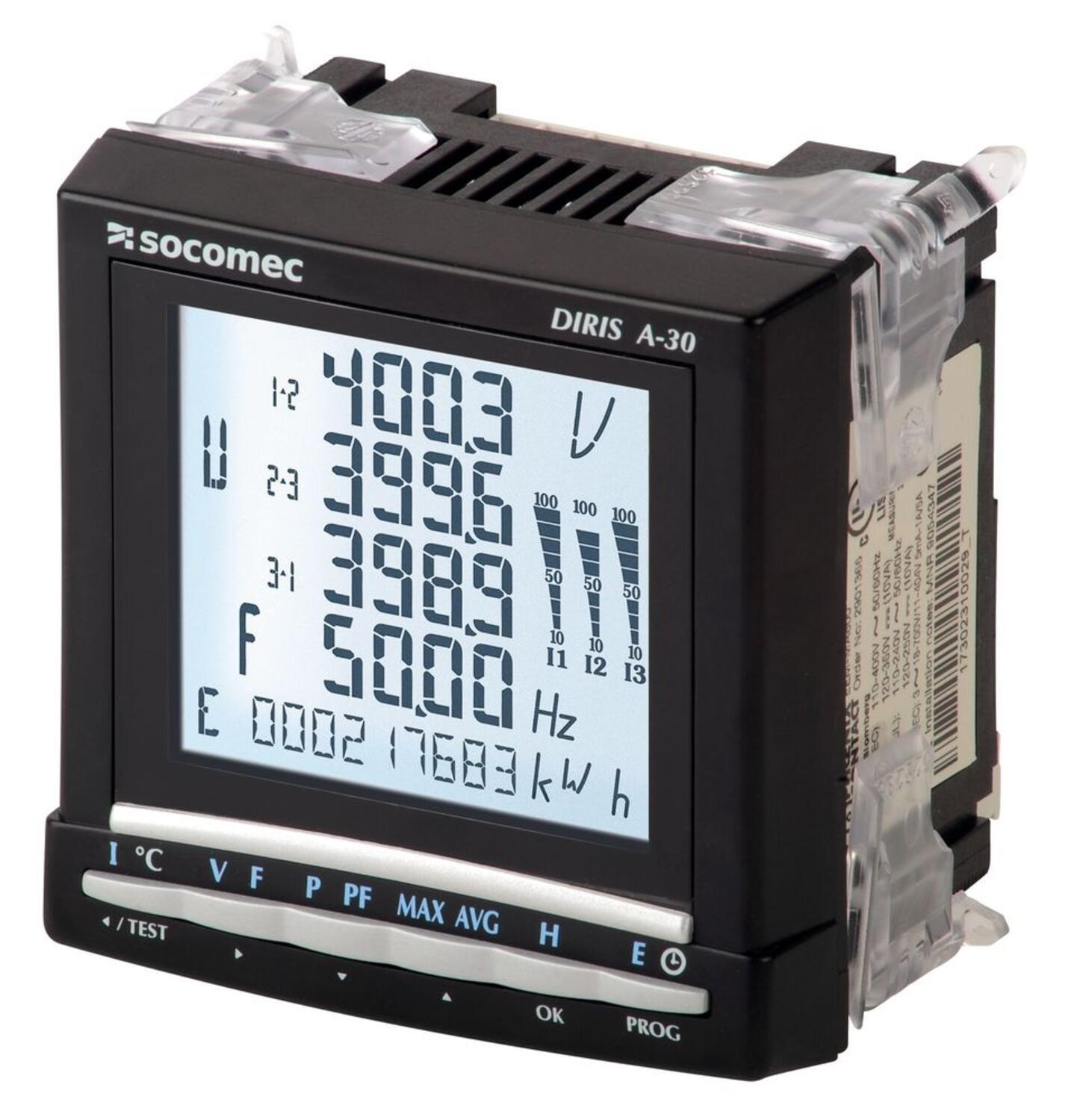

DIRIS A-30, A-41
Měření, monitorování a analýza kvality sítě
- Hodnoty F-F/F-N napětí, proudů
- Možnost modulů (I/O, komunikace, měření, paměť)
- Měří a počítá P, Q, S atd.
- Sleduje parametry sítě (frekvenci, THD,atd.)
- Proudové transformátory
Vybraná varianta
Vybraná varianta
Specifikace
| Počet proudových vstupů | 3 |
|---|---|
| Stálé přetížení | 800 VAC; 6 A |

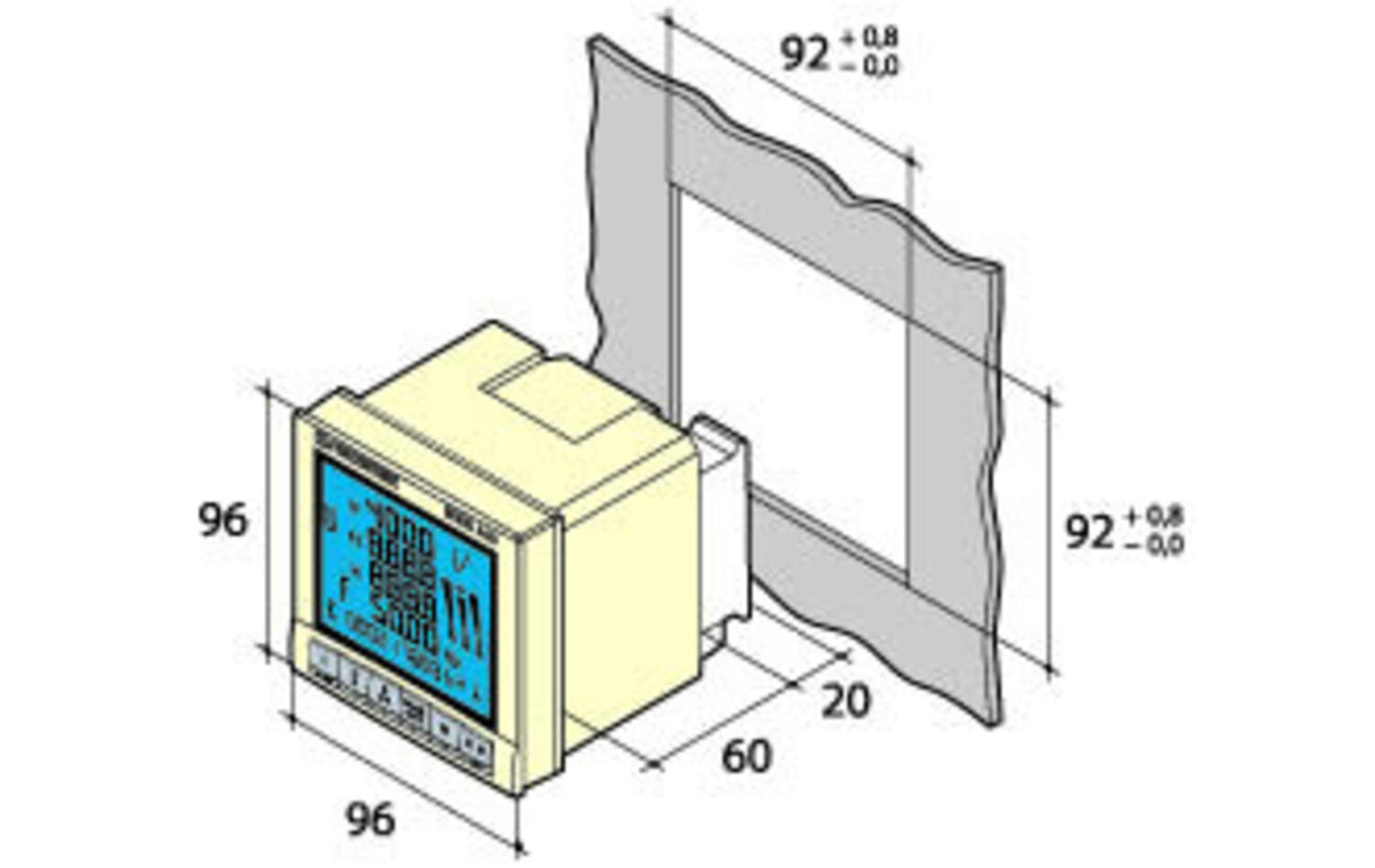

| Šířka | 96 mm |
| Napájecí napětí | 110...400 VAC (± 10%); 120...350 VDC (±20 %) |
| Skutečný rozsah měření | 28...404 VAC (fáz.); 50...700 VAC (sdruž.) |
| Hloubka | 60 mm |
| Frekvence | 45...65 Hz |
| Výška | 96 mm |
| Jmenovitý proud | až 10000 A (primár), 1 nebo 5 A (sekundár) |
| Přesnost měření | 0,2 % (proud. vstup); 0,2 % (napěť. vstup) |
| Měřící transf. napětí | až 500 kVAC (primár); 60, 100, 110, 173, 190 VAC (sekundár) |
Popis produktu
DIRIS A-30 a A-41 jsou zařízení pro měření a monitorování výkonu, která uživateli poskytují všechna měření potřebná k úspěšné realizaci energeticky účinných projektů a zajišťují monitorování elektrické distribuce. Vzhledem k množství proudových transformátorů Vám naše technická podpora vyspecifikuje vhodné příslušenství přesně podle požadavků zákazníka. Neváhejte nás kontaktovat!
Sledované hodnoty mohou být přenášeny do nadřazeného systému (PC nebo PLC) pomocí RS485, Ethernetu nebo Profibus. Přístroj je uzpůsoben pro snadnou montáž do dveří rozvaděče. Funkčnost lze dále rozšířit pomocí doplňkových zásuvných modulů, umístěných na jeho zadním panelu.
DIRIS A-41 nabízí možnost měření proudu nulovým vodičem.
Přístroj měří v kombinaci s proudovými transformátory skutečné efektivní hodnoty veličin (TRMS):
- Proudů I1, I2, I3, In, Isystem
- Fázových napětí V1, V2, V3, Vsystem
- Sdružených napětí U12, U23, U31, Usystem
- Frekvence
- Účiníku s indikací indukčního nebo kapacitního charakteru 3PF, ΣPF
- Činného a jalového výkonu 3P, ΣP, 3Q, ΣQ, 3S, ΣS
- Energie ± kWh, ± kvarh, ± kVAh
Dále nabízí:
- Zjištění harmonického zkreslení1 THD I1, THD I2, THD I3, THD V1, THD V2, THD V3, THD U12, THD U23, THD U31
- Analýzu jednotlivých harmonických1 I1, I2, I3, In, V1, V2, V3, U12, U23, U31
- Možnost ukládání zátěžových křivek ΣP±, ΣQ±, V1, V2, V3, U12, U23, U3, f
- Alarmy při překročení prahových hodnot
1Až do 63. harmonické
