MERSEN

Válcová pojistková vložka ATQ (MIDGET) 500 V AC TD

Hledáte anglický produktový list? Nemusíte hledat dál! Náš produktový list je navržen tak, aby poskytoval veškeré potřebné informace o našich produktech jasným a stručným způsobem. Od popisů produktů po specifikace najdete vše, co potřebujete k informovanému rozhodnutí. Neztrácejte čas hledáním dokonalého produktového listu - získejte si svůj ještě dnes!
  • Ochrana pro elektroniku, přístroje, atd.
  • Časová prodleva (12 s při 200% jmenovitého proudu)
  • Charakteristika - pomalé

ATQ1/10

ATQ1/8

ATQ15/100

ATQ3/16

ATQ2/10

ATQ1/4 - UL/CSA,10x38,500VAC,pomalá 0,25A

ATQ3/10

ATQ4/10

ATQ1/2

ATQ6/10

ATQ8/10

ATQ1 - UL/CSA,10x38,500VAC,pomalá 1A

ATQ1-1/8

ATQ1-4/10

ATQ1-1/2

ATQ1-6/10

ATQ1-8/10

ATQ2 - UL/CSA,10x38,500VAC,pomalá 2A

ATQ2-1/8

ATQ2-1/4 - UL/CSA,10x38,500VAC,pomalá 2,25A

ATQ2-1/2

ATQ2-8/10

ATQ3-2/10

ATQ3-1/2

ATQ4 - UL/CSA,10x38,500VAC,pomalá 4A

ATQ4-1/2

ATQ5

ATQ5-6/10

ATQ6 - UL/CSA,10x38,500VAC, pomalá 6A

ATQ6-1/4

ATQ7

ATQ8 - UL/CSA,10x38,500VAC,pomalá,8A

ATQ9

ATQ10 - UL/CSA,10x38,500VAC,pomalá

ATQ12

ATQ14

ATQ15

ATQ20

ATQ25 - UL/CSA,10x38,500VAC,pomalá 4A

ATQ30

Vybraná varianta

Varianty produkty
MERSEN

Uložit jako pdf

Technická data / Dokumenty

Popis produktu

Příslušenství a související produkty

Vybraná varianta

Specifikace

Balení 10 ks
Breaking Capacity 10 kA
Charakteristika (CVL) Time-Delay
Max. napětí AC 500 V
Nominální proud 0,1 A
Shoda s normami UL, CSA
Výrobní číslo S211662

Ke stažení

Rozměry a připojení

Popis produktu

English product sheet



ATQ-diagram

ATQ-diagram

Approval:Ce-marking



Drawing on approved of ULUL Listed to Standard 248-14



Approved of CSACSA Certified to Standard C22.2 No. 248.14

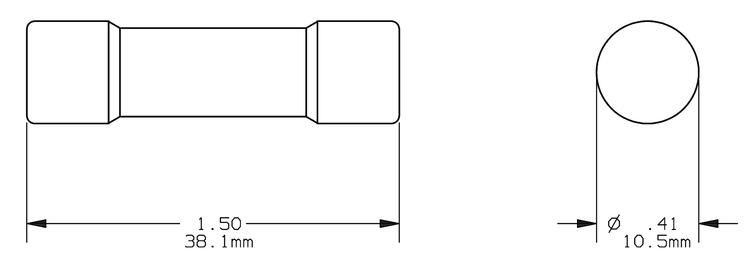

Rozměry

(mm)

Tube fuse-dimension

A: 38

B:10

C:



Objednací informace

Objednací čísla

Popis

Rozměry (mm)

Jmenovitý proud (A)

Napětí (V)

Vypínací schopnost

Balení

ATQ1/10

S211662J

10x38

0.1

500 V AC

10 kA

10

ATQ1/8

A213210J

0.125

ATQ15/100

J215748J

0.15

ATQ3/16

D201920J

0.187

ATQ2/10

E218826J

0.2

ATQ1/4

Q212695J

0.25

ATQ3/10

Q201402J

0.3

ATQ4/10

R212696J

0.4

ATQ1/2

Y212173J

0.5

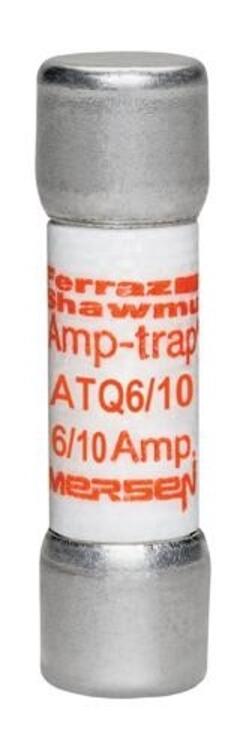

ATQ6/10

F215239J

0.6

ATQ8/10

G217793J

0.8

ATQ1

E217791J

1

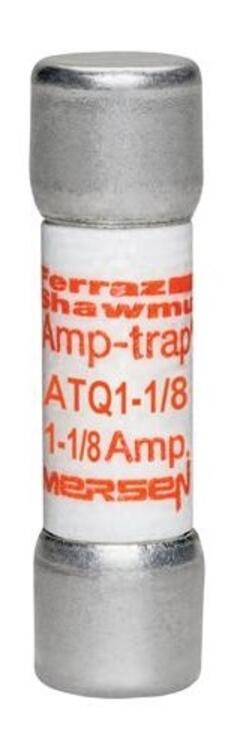

ATQ1-1/8

R219872J

1.125

ATQ1-1/4

R219343J

1.25

ATQ1-4/10

F222553J

1.4

ATQ1-1/2

Q218307J

1.5

ATQ1-6/10

X223074J

1.6

ATQ1-8/10

C200861J

1.8

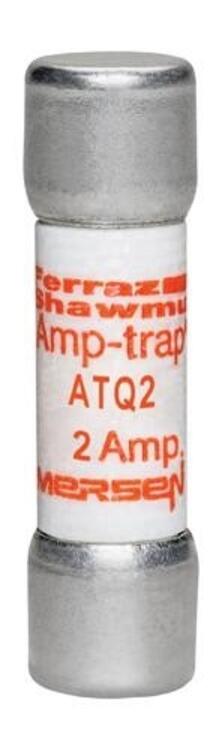

ATQ2

P216259J

2

ATQ2-1/8

F217792J

2.125

ATQ2-1/4

B217282J

2.25

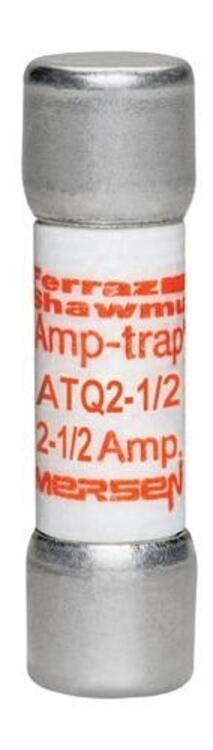

ATQ2-1/2

N216764J

2.5

ATQ2-8/10

R218308J

2.8

ATQ3

G222554J

3

ATQ3-2/10

D200862J

3.3

ATQ3-1/2

Y223075J

3.5

ATQ4

T211663J

4

ATQ4-1/2

Z212174J

4.5

ATQ5

B213211J

5

ATQ5-6/10

S213709J

5.6

ATQ6

Z214221J

6

ATQ6-1/4

C214730J

6.25

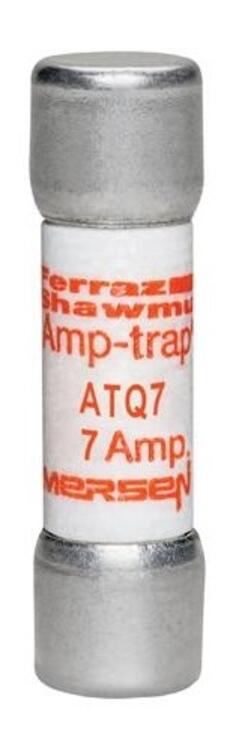

ATQ7

P216765J

7

ATQ8

C217283J

8

ATQ9

S218309J

9

ATQ10

R213708J

10

ATQ12

Y214220J

12

ATQ14

B214729J

14

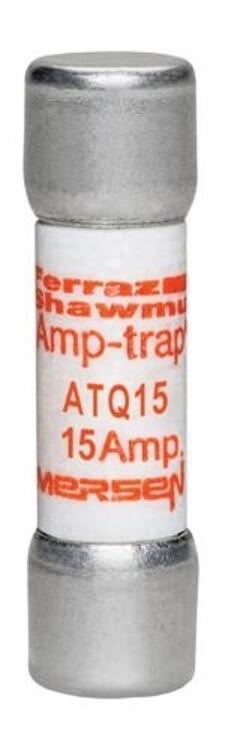

ATQ15

E215238J

15

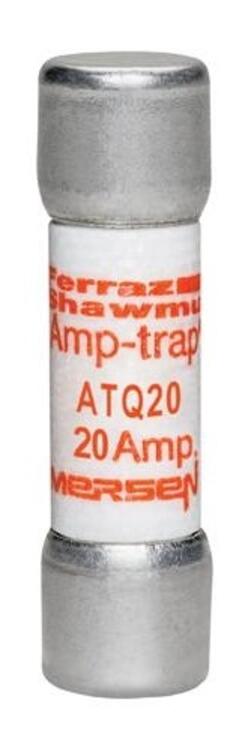

ATQ20

S219344J

20

ATQ25

S219873J

25

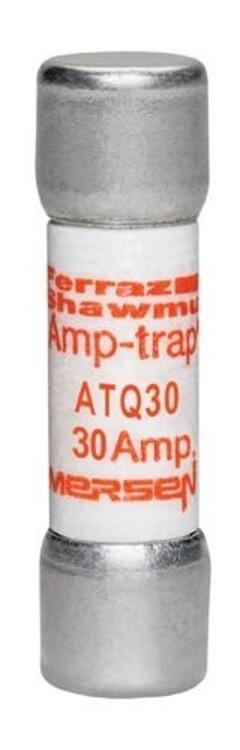

ATQ30

B211141J

30



Minimální objednací množství je jedno balení, tj. 10 ks.

Příslušenství

INSPO

Blazecut hasici systemy serie T
Produktové zprávy

Protipožární systém série T s nejnovějšími technologiemi

Společnost BlazeCut je výrobcem a specialistou na protipožární systémy, který dodává nejnovější technologie.

Socomec Diris A-100 A-200
Produktové zprávy

Síťové analyzátory Diris A-100 a A-200

Síťové analyzátory Diris A-100 a A-200 - nástroje pro monitorování a kontrolu kvality elektrické energie

Jistič Puls Pisa M
Produktové zprávy

Dokonalý bezpečnostní nástroj pro distribuci energie.

Nová řada 4kanálových elektronických jističů (ECB) PISA-M

Produktové zprávy

Seifert klimatizace a chlazení

V našem průvodci se dozvíte, jak je důležitá správná teplota ve skříni vašeho spotřebiče. Prozkoumáme nejběžnější způsoby chlazení a podíváme se blíže na jeden z nich. Nejenže pochopíte, jak fungují chladicí systémy, ale také získáte konkrétní tipy, jak udržet stabilní teplotu.

Lutze Airstream
Produktové zprávy

AIRSTREAM

Společnost LÜTZE představuje unikátní systém chlazení pro rozvaděče, který setří místo v rozvaděči, snižuje teplotu komponentů čím prodlužuje jejich životnost.

Události

Den otevřených dveří v OEM Automatic

Podívejte se, jak to vypadalo na Dni otevřených dveří ve společnosti OEM Automatic.

Objednací číslo Nominální proud Výrobní číslo Cena

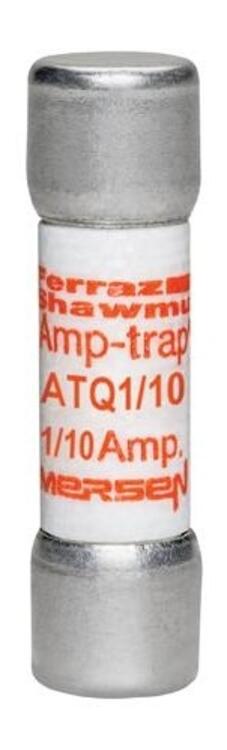

UL/CSA, 10x38, 500 V AC, pomalý 1/10 a
UL/CSA, 10x38, 500 V AC, pomalý 1/10 a
Art:
ATQ1/10 Zkopírováno
0,1 A
S211662
UL/CSA, 10x38, 500 V AC, pomalý 1/18 a
UL/CSA, 10x38, 500 V AC, pomalý 1/18 a
Art:

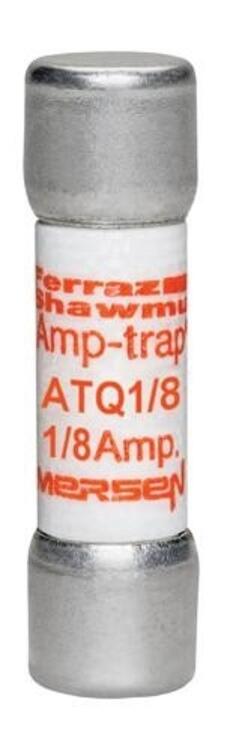

ATQ1/8 Zkopírováno
0,125 A
A213210
UL/CSA, 10x38, 500 V AC, pomalý 15/100 a
UL/CSA, 10x38, 500 V AC, pomalý 15/100 a
Art:
ATQ15/100 Zkopírováno
0,15 A
J215748
UL/CSA, 10x38, 500 V AC, pomalý 3/16 a
UL/CSA, 10x38, 500 V AC, pomalý 3/16 a
Art:
ATQ3/16 Zkopírováno
0,1875 A
D201920
UL/CSA, 10x38, 500 V AC, pomalý 2/10 a
UL/CSA, 10x38, 500 V AC, pomalý 2/10 a
Art:

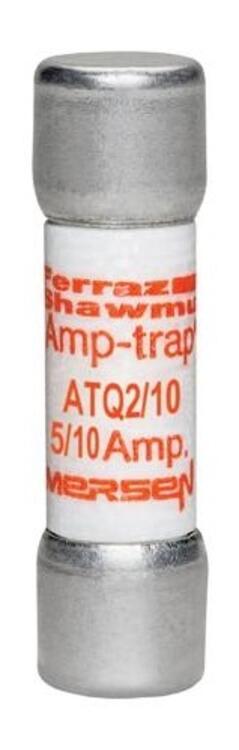

ATQ2/10 Zkopírováno
0,2 A
E218826

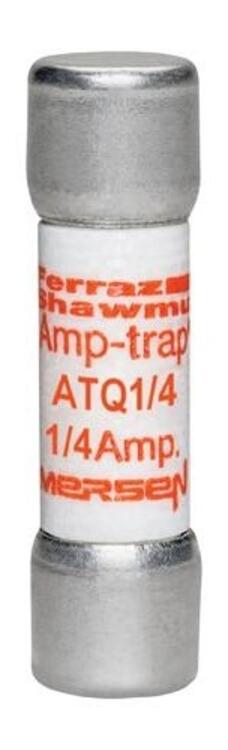

UL/CSA,10x38,500VAC,pomalá 0,25A
UL/CSA,10x38,500VAC,pomalá 0,25A
Art:
ATQ1/4 Zkopírováno
0,25 A
Q212695
UL/CSA, 10x38, 500 V AC, pomalý 3/10 a
UL/CSA, 10x38, 500 V AC, pomalý 3/10 a
Art:

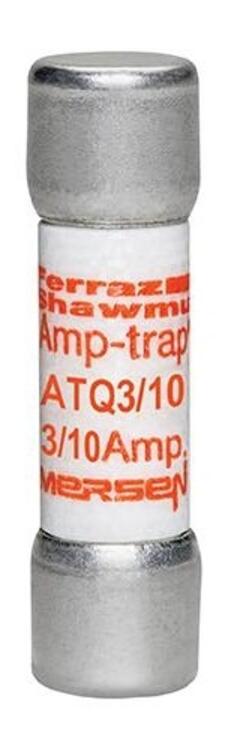

ATQ3/10 Zkopírováno
0,3 A
Q201402
UL/CSA, 10x38, 500 V AC, pomalý 4/10 a
UL/CSA, 10x38, 500 V AC, pomalý 4/10 a
Art:

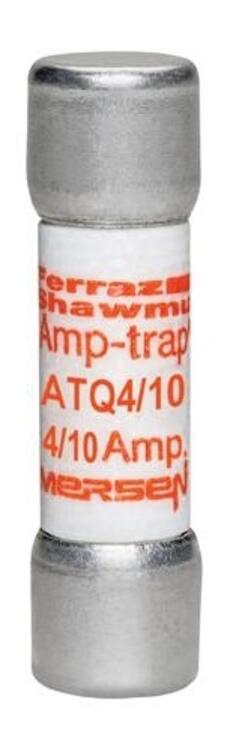

ATQ4/10 Zkopírováno
0,4 A
R212696
UL/CSA, 10x38, 500 V AC, pomalý 1/2 a
UL/CSA, 10x38, 500 V AC, pomalý 1/2 a
Art:

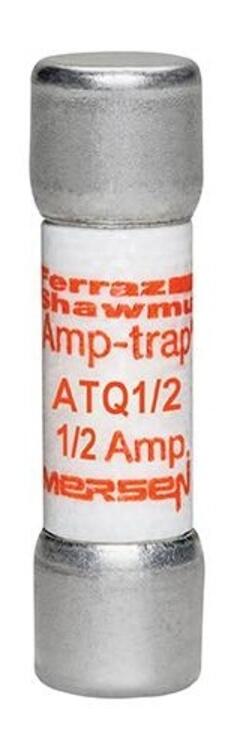

ATQ1/2 Zkopírováno
0,5 A
Y212173
UL/CSA, 10x38, 500 V AC, pomalý 6/10 a
UL/CSA, 10x38, 500 V AC, pomalý 6/10 a
Art:
ATQ6/10 Zkopírováno
0,6 A
F215239
UL/CSA, 10x38, 500 V AC, pomalý 8/10 a
UL/CSA, 10x38, 500 V AC, pomalý 8/10 a
Art:
ATQ8/10 Zkopírováno
0,8 A
G217793
UL/CSA,10x38,500VAC,pomalá 1A
UL/CSA,10x38,500VAC,pomalá 1A
Art:

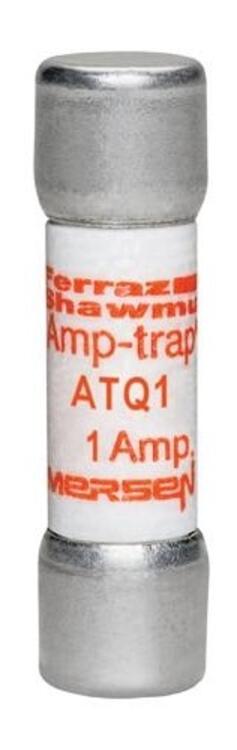

ATQ1 Zkopírováno
1 A
E217791
UL/CSA, 10x38, 500 V AC, pomalý 1-1/8 a
UL/CSA, 10x38, 500 V AC, pomalý 1-1/8 a
Art:
ATQ1-1/8 Zkopírováno
1,125 A
R219872
UL/CSA, 10x38, 500 V AC, pomalý 1-1/4 a
UL/CSA, 10x38, 500 V AC, pomalý 1-1/4 a
Art:

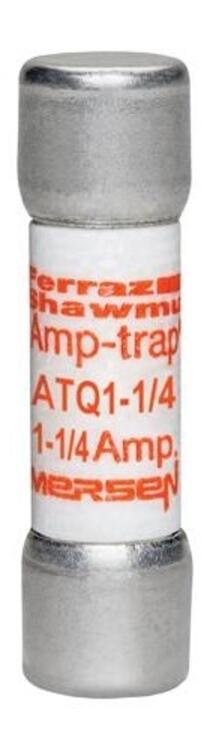

ATQ1-1/4 Zkopírováno
1,25 A
R219343
UL/CSA, 10x38, 500 V AC, pomalý 1-4/10 a
UL/CSA, 10x38, 500 V AC, pomalý 1-4/10 a
Art:
ATQ1-4/10 Zkopírováno
1,4 A
F222553
UL/CSA, 10x38, 500 V AC, pomalý 1-1/2 a
UL/CSA, 10x38, 500 V AC, pomalý 1-1/2 a
Art:
ATQ1-1/2 Zkopírováno
1,5 A
Q218307

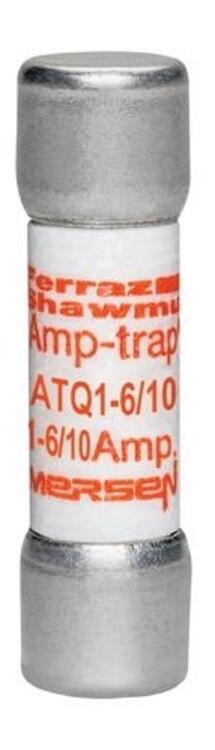

UL/CSA, 10x38, 500 V AC, pomalý 1-6/10 a
UL/CSA, 10x38, 500 V AC, pomalý 1-6/10 a
Art:
ATQ1-6/10 Zkopírováno
1,6 A
X223074
UL/CSA, 10x38, 500 V AC, pomalý 1-8/10 a
UL/CSA, 10x38, 500 V AC, pomalý 1-8/10 a
Art:
ATQ1-8/10 Zkopírováno
1,8 A
C200861
UL/CSA,10x38,500VAC,pomalá 2A
UL/CSA,10x38,500VAC,pomalá 2A
Art:
ATQ2 Zkopírováno
2 A
P216259

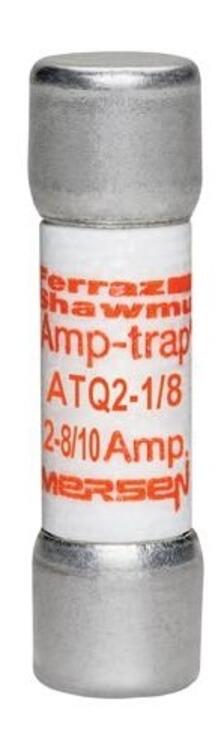

UL/CSA, 10x38, 500 V AC, pomalý 2-1/8 a
UL/CSA, 10x38, 500 V AC, pomalý 2-1/8 a
Art:
ATQ2-1/8 Zkopírováno
2,125 A
F217792
UL/CSA,10x38,500VAC,pomalá 2,25A
UL/CSA,10x38,500VAC,pomalá 2,25A
Art:

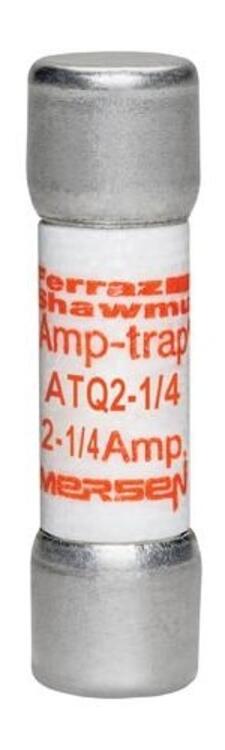

ATQ2-1/4 Zkopírováno
2,25 A
B217282
UL/CSA, 10x38, 500 V AC, pomalý 2-1/2 a
UL/CSA, 10x38, 500 V AC, pomalý 2-1/2 a
Art:
ATQ2-1/2 Zkopírováno
2,5 A
N216764

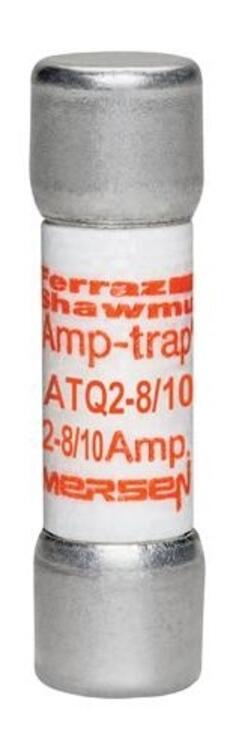

UL/CSA, 10x38, 500 V AC, pomalý 2-8/10 a
UL/CSA, 10x38, 500 V AC, pomalý 2-8/10 a
Art:
ATQ2-8/10 Zkopírováno
2,8 A
R218308
UL/CSA pojistka ATQ Midget rychle působící 3 A
Art:
ATQ3 Zkopírováno
3 A
G222554
UL/CSA, 10x38, 500 V AC, pomalý 3-2/10 a
UL/CSA, 10x38, 500 V AC, pomalý 3-2/10 a
Art:
ATQ3-2/10 Zkopírováno
3,2 A
D200862
UL/CSA, 10x38, 500 V AC, pomalý 3-1/2 a
UL/CSA, 10x38, 500 V AC, pomalý 3-1/2 a
Art:
ATQ3-1/2 Zkopírováno
3,5 A
Y223075
UL/CSA,10x38,500VAC,pomalá 4A
UL/CSA,10x38,500VAC,pomalá 4A
Art:

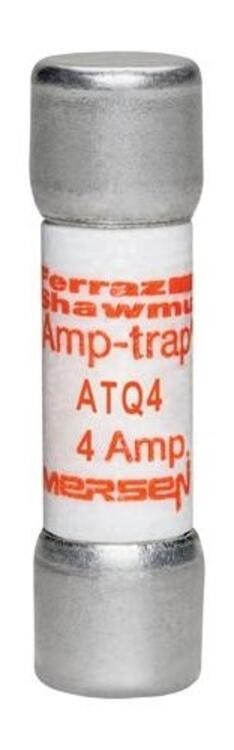

ATQ4 Zkopírováno
4 A
T211663

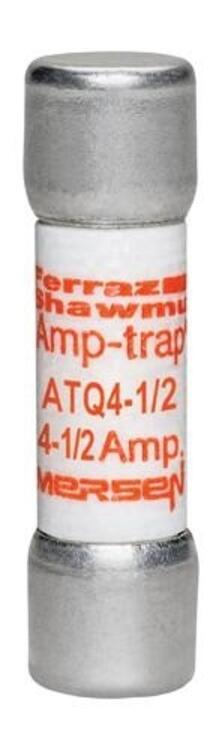

UL/CSA, 10x38, 500 V AC, pomalý 4-1/2 a
UL/CSA, 10x38, 500 V AC, pomalý 4-1/2 a
Art:
ATQ4-1/2 Zkopírováno
4,5 A
Z212174

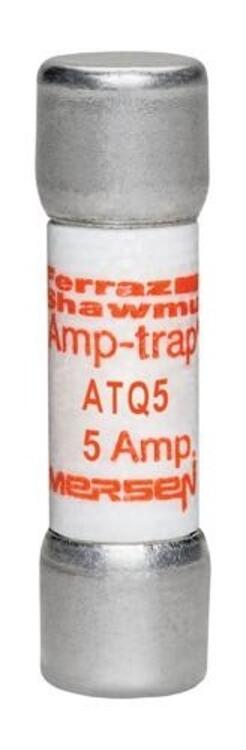

UL/CSA, 10x38, 500 V AC, Slow 5 a
UL/CSA, 10x38, 500 V AC, Slow 5 a
Art:
ATQ5 Zkopírováno
5 A
B213211

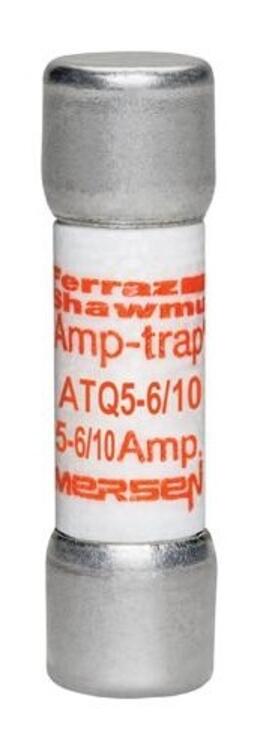

UL/CSA, 10x38, 500 V AC, pomalý 5-6/10 a
UL/CSA, 10x38, 500 V AC, pomalý 5-6/10 a
Art:
ATQ5-6/10 Zkopírováno
5,6 A
S213709
UL/CSA,10x38,500VAC, pomalá 6A
UL/CSA,10x38,500VAC, pomalá 6A
Art:

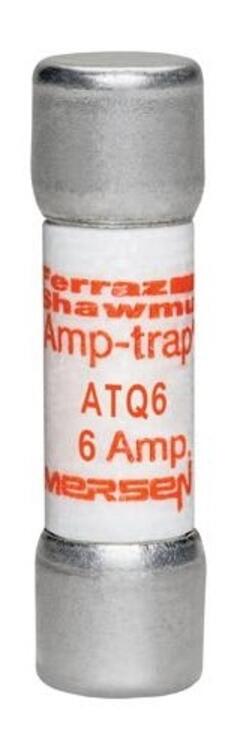

ATQ6 Zkopírováno
6 A
Z214221
UL/CSA, 10x38, 500 V AC, pomalý 6-1/4 a
UL/CSA, 10x38, 500 V AC, pomalý 6-1/4 a
Art:

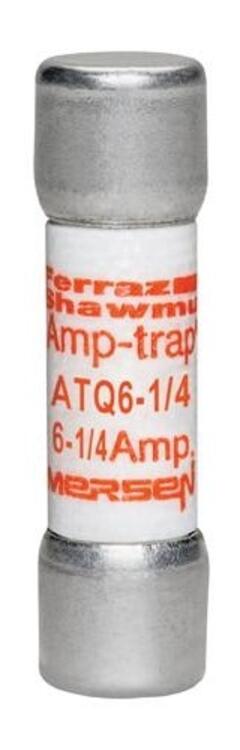

ATQ6-1/4 Zkopírováno
6,25 A
C214730
UL/CSA, 10x38, 500 V AC, Slow 7 a
UL/CSA, 10x38, 500 V AC, Slow 7 a
Art:
ATQ7 Zkopírováno
7 A
P216765

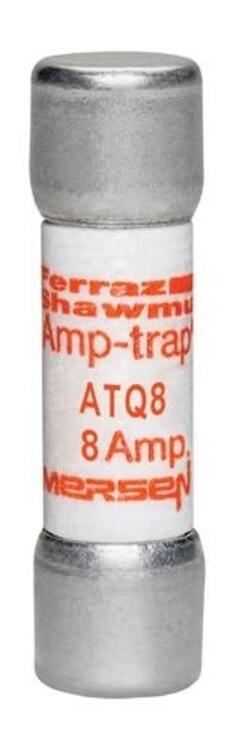

UL/CSA,10x38,500VAC,pomalá,8A
UL/CSA,10x38,500VAC,pomalá,8A
Art:
ATQ8 Zkopírováno
8 A
C217283
UL/CSA, 10x38, 500 V AC, pomalý 9 a
UL/CSA, 10x38, 500 V AC, pomalý 9 a
Art:

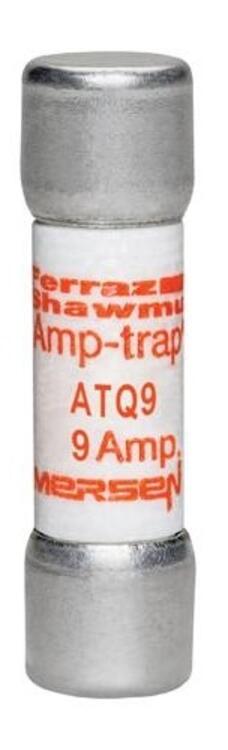

ATQ9 Zkopírováno
9 A
S218309

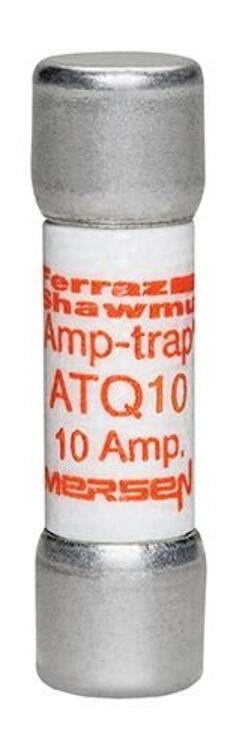

UL/CSA,10x38,500VAC,pomalá
UL/CSA,10x38,500VAC,pomalá
Art:
ATQ10 Zkopírováno
10 A
R213708

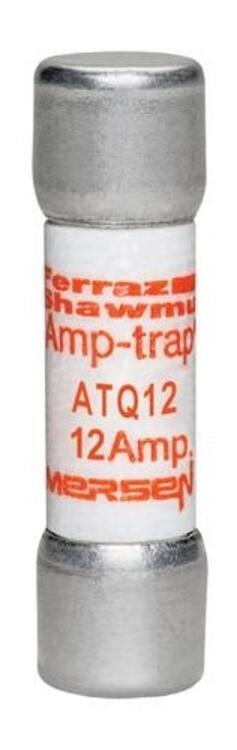

UL/CSA, 10x38, 500 V AC, pomalý 12 a
UL/CSA, 10x38, 500 V AC, pomalý 12 a
Art:
ATQ12 Zkopírováno
12 A
Y214220
UL/CSA, 10x38, 500 V AC, Slow 14 a
UL/CSA, 10x38, 500 V AC, Slow 14 a
Art:

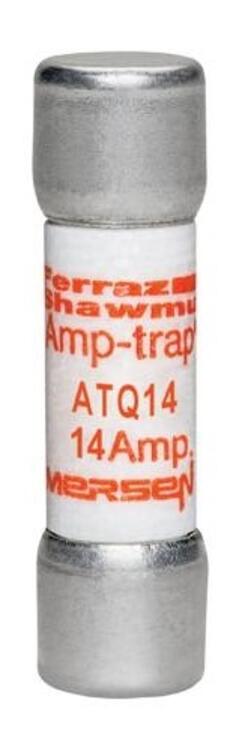

ATQ14 Zkopírováno
14 A
B214729
UL/CSA, 10x38, 500 V AC, Slow 15 a
UL/CSA, 10x38, 500 V AC, Slow 15 a
Art:
ATQ15 Zkopírováno
15 A
E215238
UL/CSA, 10x38, 500 V AC, pomalý 20 a
UL/CSA, 10x38, 500 V AC, pomalý 20 a
Art:
ATQ20 Zkopírováno
20 A
S219344
UL/CSA,10x38,500VAC,pomalá 4A
UL/CSA,10x38,500VAC,pomalá 4A
Art:

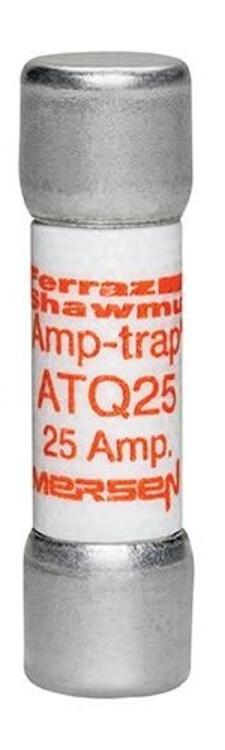

ATQ25 Zkopírováno
