SENSATA CRYDOM
Doba odezvy | 75 µs |
---|---|
Doba odpadu reléového kontaktu | 0,05 ms |
Hmotnost | 114 g |
Izolační odpor vstup/výstup | 4000 V |
LED indikace | Ano |
Min. proud zátěže | 0,1 mA |
Napětí odpadu | 1 V |
Ovládací napětí | 4-32 VDC |
Peak current | 50 A |
Počet fází | 1 |
Proud zátěže DC max. | 10 A |
Provozní teplota max. | 80 °C |
---|---|
Provozní teplota min. | -20 °C |
Shoda s normami | CE, EMC, TÜV, UL |
Šířka | 45 mm |
Spotřeba max. | 15 mA |
Teplota skladování do | 100 °C |
Teplota skladování od | -40 °C |
Třída krytí | IP20 |
Typ proudu zátěže | DC |
Výstupní napětí | 1-200 VDC |

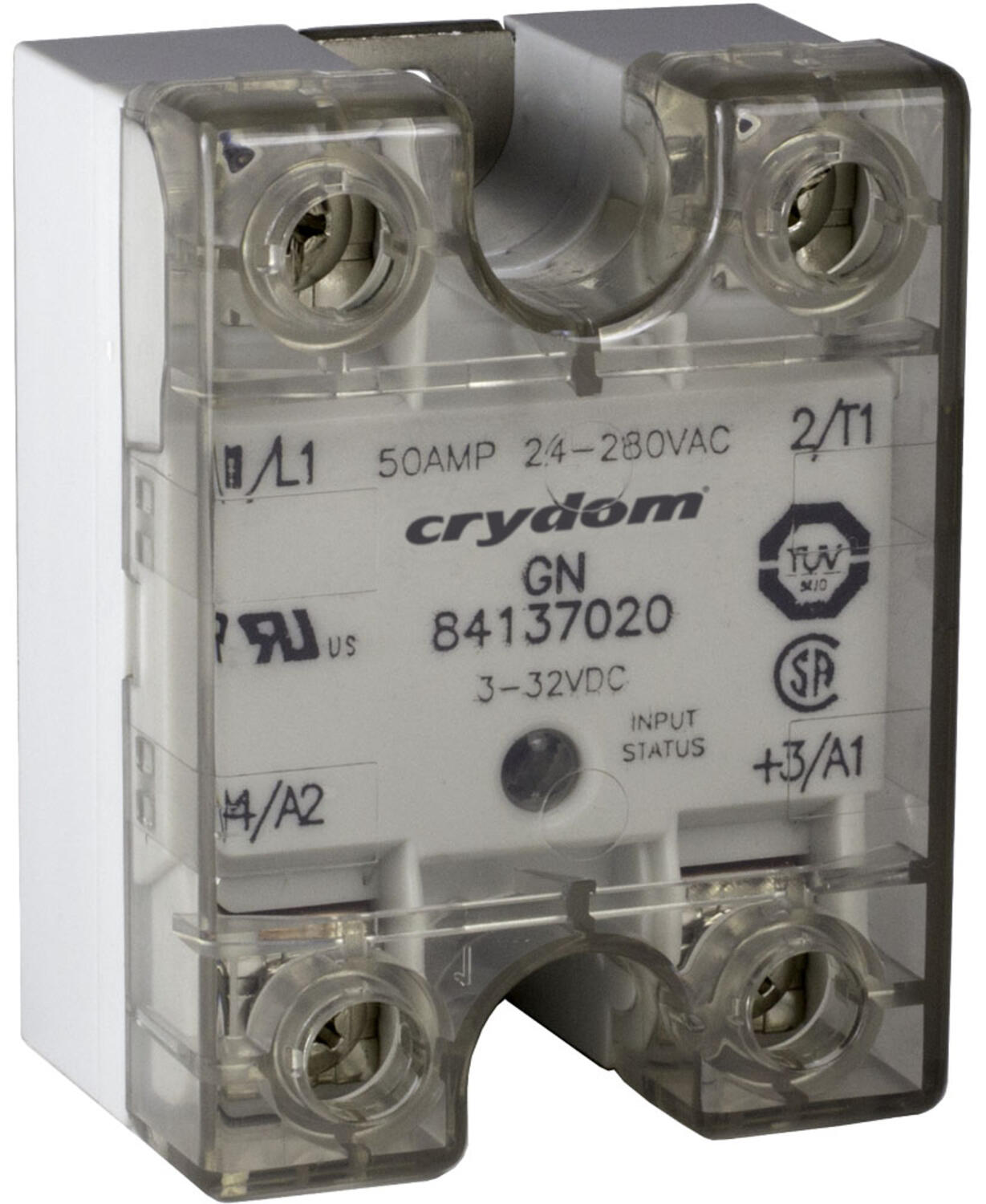

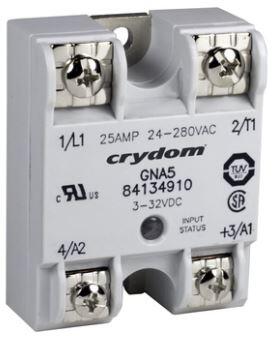

Polovodičová relé série GN DC jsou určena pro spínání velkých proudů stejnosměrných zátěží s nutnostní použití externího chladiče. Pozor! Tyto relé vyžadují důkladné zvážení instalace s ohledem na použití správného chladiče pro dané provozní podmínky (provozní teplotu).
• Ochrana proti přechodovým dějům na vstupu i výstupu
• LED indikace aktivního stavu
• Připojení pomocí šroubovacích třmenů
• Krytí proti doteku prstem IP20
Chladiče jsou obvykle nezbytné pro proudy vyšší než 4-5A . Při použití chladiče je nutné zlepšit přenos tepla z relé pomocí teplovodné fólie. Správný chladič se volí dle tepelných charakteristik, kde je zohledněna teplota okolí a velikost zátěže. Je nutné vzít na vědomí, že polovodičové relé produkuje mnohem více tepla než stykač, a proto je nutné brát v úvahu i přírůstek teploty v rozvaděči který relé v provozu způsobí.
|
|
|
|
|
||
---|---|---|---|---|---|---|
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
Objednací číslo | Doba odezvy | Doba odpadu reléového kontaktu | Peak current | Počet fází | Počet pólů | Proud zátěže DC max. | Výstupní napětí | Cena | ||
---|---|---|---|---|---|---|---|---|---|---|
![]()
SSR GN DC 10A 4-32VDC/200VDC, IP20, FET
Art:
84137850
Zkopírováno
|
75 µs
|
0,05 ms
|
50 A
|
1
|
|
10 A
|
1-200 VDC
|
| ||
![]()
SSR GN DC 15A 4-32VDC/100VDC, IP20, FET
Art:
84137860
Zkopírováno
|
75 µs
|
0,05 ms
|
50 A
|
1
|
|
15 A
|
1-100 VDC
|
| ||
![]()
SSR GN DC 30A 4-32VDC/50VDC, IP20, FET
Art:
84137870
Zkopírováno
|
75 µs
|
0,05 ms
|
72 A
|
|
1
|
30 A
|
1-50 VDC
|
| ||
![]()
SSR GN DC 10A 4-32VDC/60VDC, IP20, BJT
Art:
84137750
Zkopírováno
|
100 µs
|
0,2 ms
|
15 A
|
1
|
|
10 A
|
3-60 VDC
|
| ||
![]()
SSR GN DC 10A 4-32VDC/200VDC, IP00, FET
Art:
84134850
Zkopírováno
|
75 µs
|
0,05 ms
|
50 A
|
1
|
|
10 A
|
1-200 VDC
|
| ||
![]()
SSR GN DC 15A 4-32VDC/100VDC, IP00, FET
Art:
84134860
Zkopírováno
|
75 µs
|
0,05 ms
|
50 A
|
1
|
|
15 A
|
1-100 VDC
|
| ||
![]()
SSR GN DC 30A 4-32VDC/50VDC, IP00, FET
Art:
84134870
Zkopírováno
|
75 µs
|
0,05 ms
|
72 A
|
1
|
|
30 A
|
1-50 VDC
|
| ||
![]()
SSR GN DC 10A 4-32VDC/3-60VDC, IP00, TRA
Art:
84134750
Zkopírováno
|
100 µs
|
0,2 ms
|
15 A
|
1
|
|
10 A
|
3-60 VDC
|
|
Vyberte variantu ze seznamu
