SENSATA CRYDOM
Doba odezvy | 20 ms |
---|---|
Doba odpadu reléového kontaktu | 30 ms |
Hmotnost | 50 g |
Izolační odpor vstup/výstup | 4000 V |
Jmenovitý proud max. | 3 A |
LED indikace | Ano |
Napětí odpadu | 0,6 V |
Ovládací napětí | 4-32 VDC |
Počet fází | 1 |
Provozní teplota max. | 80 °C |
Provozní teplota min. | -30 °C |
Shoda s normami | CE, CSA, EMC, UL |
---|---|

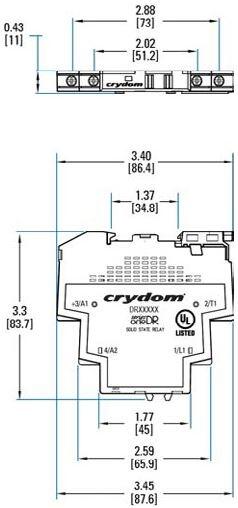

Šířka | 11 mm |
Spotřeba max. | 8 mA |
Spotřeba min. | 4 mA |
Teplota skladování do | 100 °C |
Teplota skladování od | -30 °C |
Třída krytí | IP20 |
Typ proudu zátěže | DC |
Výstupní napětí | 1-60 VDC |

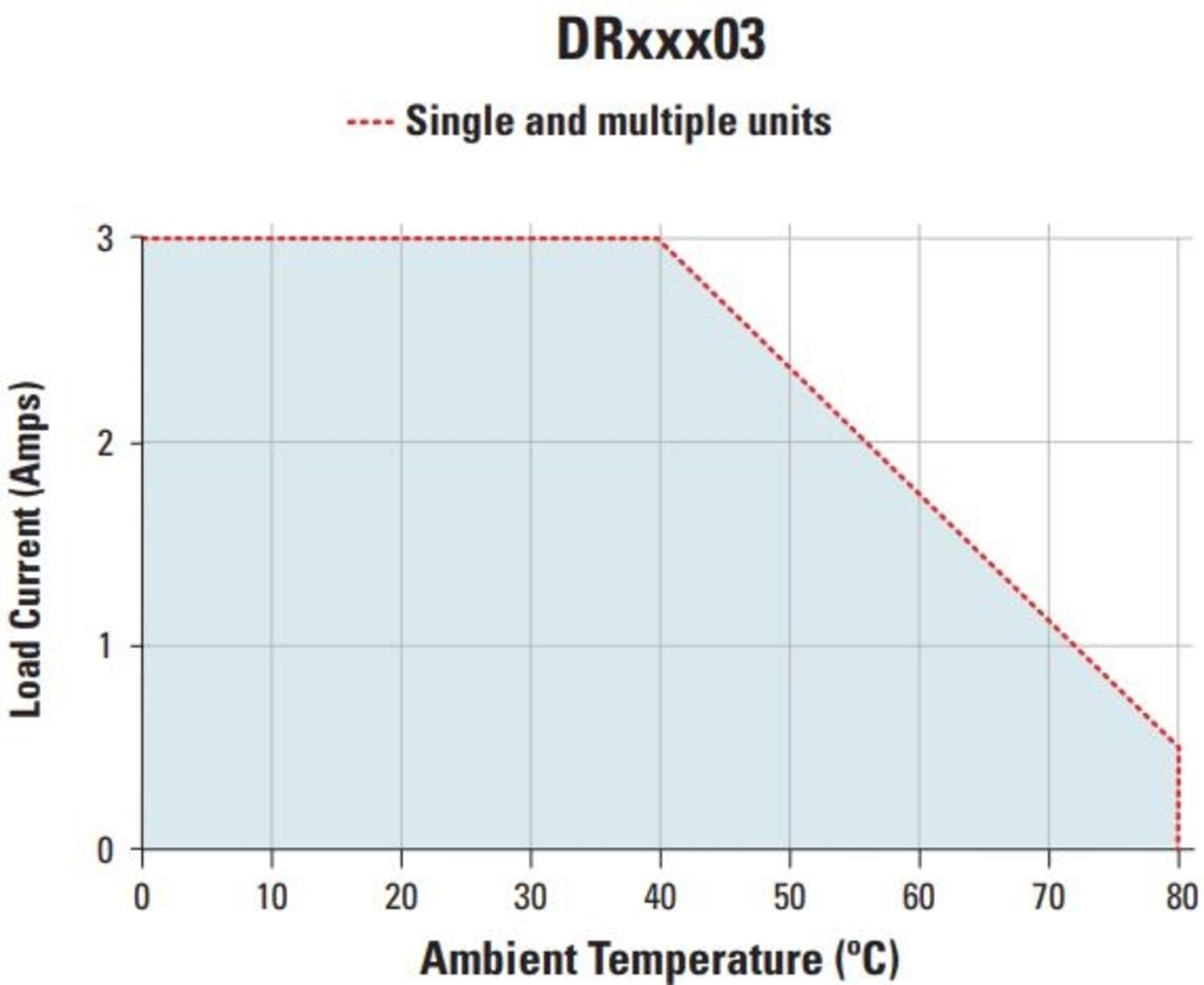

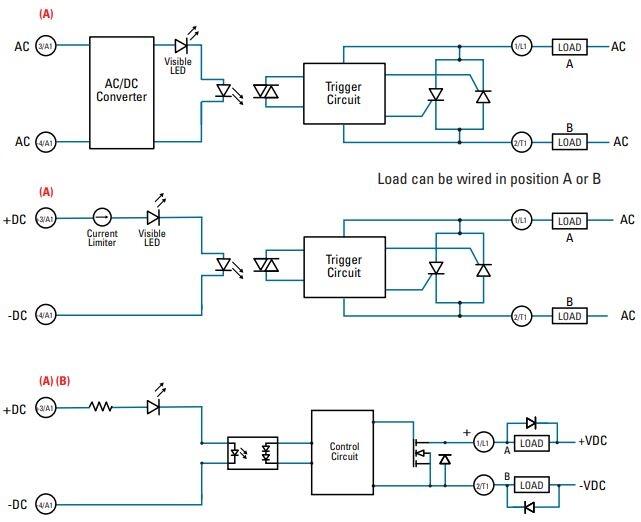

Serie polovodičových relé ONE DR obsahují vlastní tepelné technologie, které dokáží řídit 6-ti a 12-ti ampérové výstupy při okolní teplotě 40°C. Polovodičová relé mají kompaktní kryt o velikosti 11 a 18mm s úchyty na standartní DIN lištu. Toto je ideální velikost například pro aplikace s vytápěním, osvětlením či řízení pohybu, kde je prostor pro elektrická zařízení velmi omezen. Nová řada polovodičových relé poskytují vyšší bezpečnost pro pracovníky, protože mají zakrytované teplé kovové součásti jako jsou hladiče a další doplňky. Relé One DR jsou vybaveny galvanickým oddělením vstupního a výstupního obvodu, které je provedeno optočlenem. Relé jsou vybaveny stavovými LED, jsou certifikovány dle norem UL a cUL. Jednokanálové SSR obsahují odolné tyristory pro použí v těžkém průmyslu, kde jsou zátěže až 600VAC a transitory FET pro stejnosměrné proudy 100VDC.
|
|
|
|
|
||
---|---|---|---|---|---|---|
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
Objednací číslo | Hmotnost | I2t | Jmenovitý proud | Jmenovitý proud max. | Napětí odpadu | Peak current | Počet fází | Počet pólů | Pokles napětí na polovodiči při Imax. | Šířka | Typ proudu zátěže | Typ spínání | Výstupní napětí | Cena | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
![]()
SSR DR 3A 4-32VDC/60VDC, DIN, FET
Art:
DR06D03
Zkopírováno
|
50 g
|
|
|
3 A
|
0,6 V
|
|
1
|
|
|
11 mm
|
DC
|
|
1-60 VDC
|
| ||
![]()
SSR DR 6A 4-32VDC/60VDC, DIN, FET
Art:
DR06D06
Zkopírováno
|
50 g
|
|
|
6 A
|
0,6 V
|
|
1
|
|
|
11 mm
|
DC
|
|
1-60 VDC
|
| ||
![]()
SSR DR 6A 4-32VDC/240VAC, DIN, 0
Art:
DR24D06
Zkopírováno
|
50 g
|
400 A²s
|
|
6 A
|
1 V
|
285 A
|
1
|
|
1,3 V
|
11 mm
|
AC
|
0 V
|
24-280 VAC
|
| ||
![]()
SSR DR 6A 4-32VDC/240VAC, DIN, Ins
Art:
DR24D06R
Zkopírováno
|
50 g
|
400 A²s
|
|
6 A
|
1 V
|
285 A
|
1
|
|
1,3 V
|
11 mm
|
AC
|
Okamžité
|
24-280 VAC
|
| ||
![]()
SSR DR 12A 4-32VDC/240VAC, DIN, 0
Art:
DR24D12
Zkopírováno
|
90 g
|
2560 A²s
|
|
12 A
|
1 V
|
715 A
|
1
|
|
1,3 V
|
18 mm
|
AC
|
0 V
|
24-280 VAC
|
| ||
![]()
SSR DR 6A 4-32VDC/600VAC, DIN, 0
Art:
DR48D06
Zkopírováno
|
50 g
|
410 A²s
|
|
6 A
|
1 V
|
285 A
|
1
|
|
1,3 V
|
11 mm
|
AC
|
0 V
|
48-600 VAC
|
| ||
![]()
SSR DR 12A 4-32VDC/600VAC, DIN, 0
Art:
DR48D12
Zkopírováno
|
90 g
|
2560 A²s
|
12 A
|
|
1 V
|
715 A
|
|
1
|
1,3 V
|
18 mm
|
AC
|
0 V
|
48-600 VAC
|
|
Vyberte variantu ze seznamu
