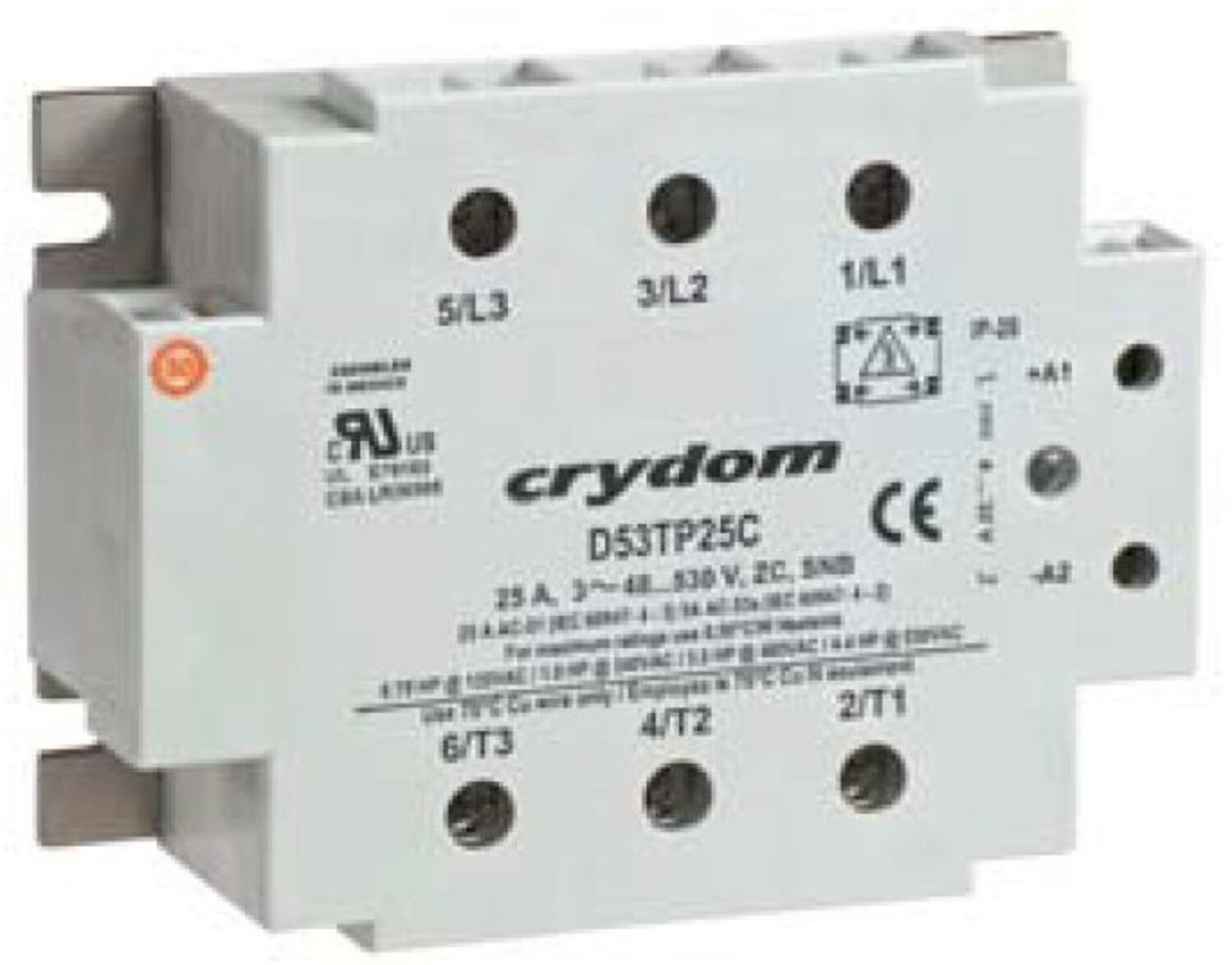

SENSATA CRYDOM

Polovodičová relé 10-100A

Série DR

Třífázové polovodičové relé pro spínání proudů 25 a 50 A s montáží na samostatný chladič. SCR výstup (anitparalelně zapojené thyristory) pro náročné průmyslové aplikace.
Volitelně k dostání s krytem pro IP20. Volbu chladiče provést dle charakteristik závislosti proudu na teplotě okolí.
Série 53TP má integrovanou ochranu proti přepětí (TVS) a RC člen pro potlačení rychlých přechodových dějů na výstupu. K indikaci stavu vstupu je je k dispozici LED.
Relé je vyrobeno bezepoxidovou technologií.

Technické parametry

Vstup

Řídící napětí

4- 32 Vss

180 – 280 Vst

Napětí odpadu

1 V

10 V

Max. řídící proud

35 mA

9 mA

Čas zapnutí při spínání "v nule"

8,33/10 ms (60/50 Hz)

28 ms

Max. čas vypnutí

8,33/10 ms (60/50 Hz)

30 ms



Výstup

3x 25 A

3x 50 A

Spínané napětí

48 – 530 Vst

48 – 530 Vs

Max. špičkové napětí

1100 Vst

1100 Vst

Max. zatížení při 40 ºC

25 A

50 A

Max. proud v kategorii AC53

5 A

10 A

Min. proud

100 mArms

100 mArms

Úbytek napětí při Imax

1,35 V

1,35 V

Spínací prvek

Thyristor



Další parametry

Pracovní teplota

-40 ºC až + 80 ºC
(pozor na charakteristiku proud / teplota)

Izolační napětí vstup/výstup

4000 Vrms

Váha

360 g

Shoda

IEC 62314
IEC60947-4-3 (AC 51)
IEC60947-4-2 (AC 53a)
CE dle LVD 72/23/EEC
UL/cUL dle UL 508
CSA dle C22.2.no. 14-95
TUV (EN 60950)

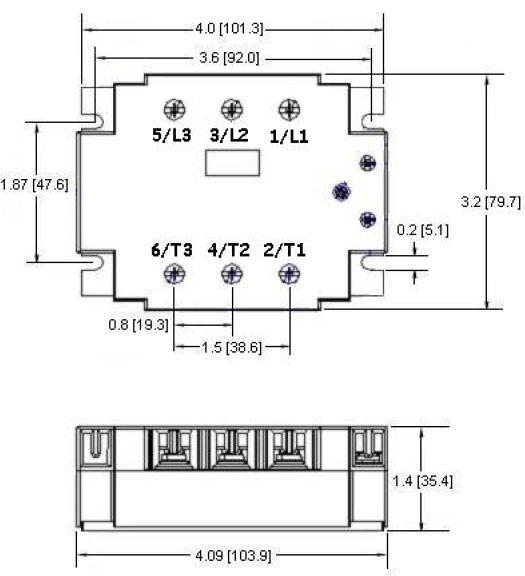

Rozměry




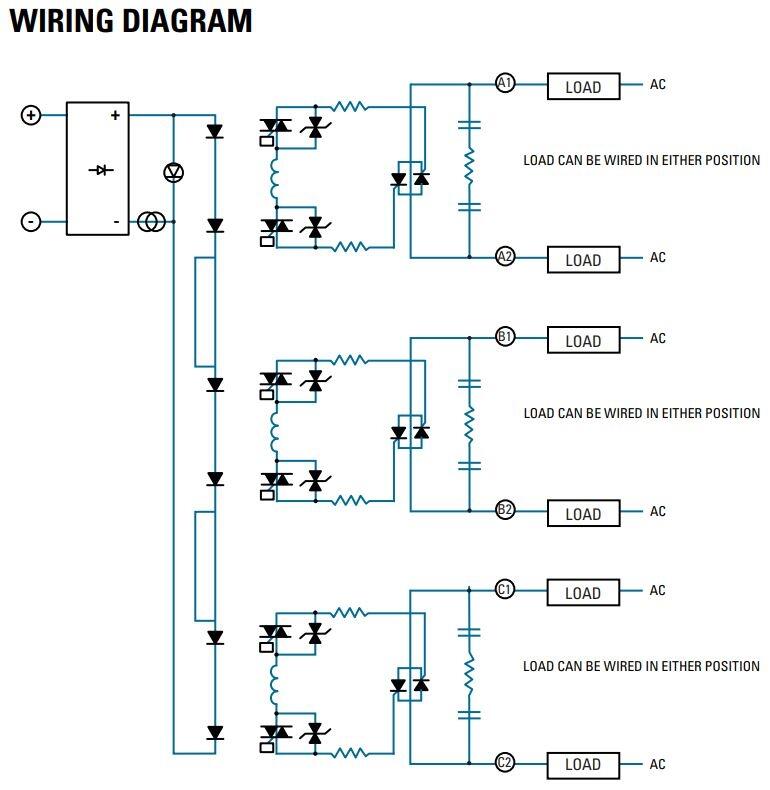

Připojení

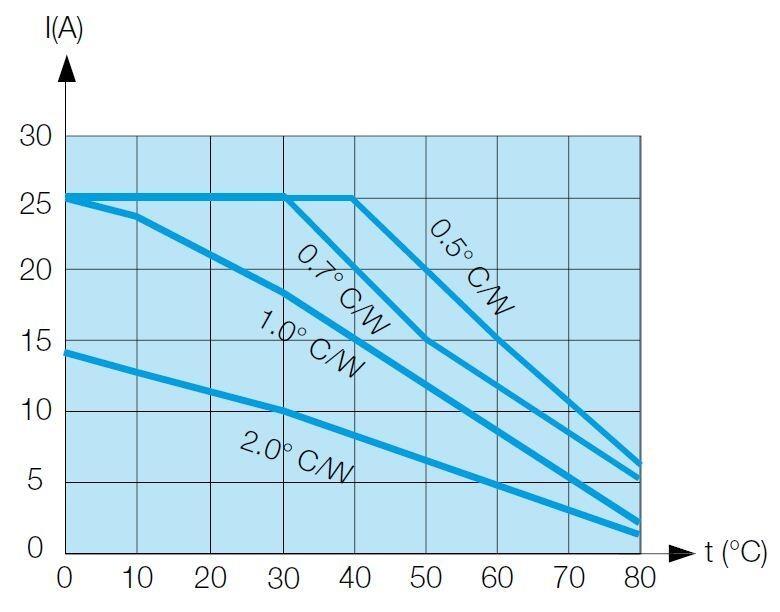

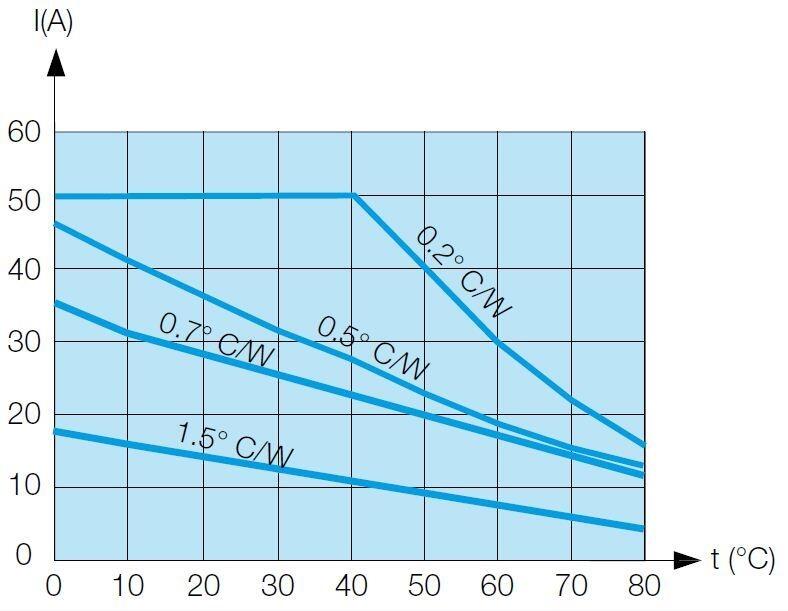

Charakteristiky

53TP 25A

53TP 50A





Objednací informace

Objednací číslo

Popis

Jmenovitý proud

Vstupní napětí

Výstupní napětí

C53TP25C

Spínání v nule, s krytem IP20

25 A

180 - 280 Vst

48 - 530 Vst

D53TP25C

Spínání v nule, s krytem IP20

25 A

4 - 32 Vss

48 - 530 Vst

D53TP25D

Spínání v nule, bez krytu IP00

25 A

4 - 32 Vss

48 - 530 Vst

C53TP50C

Spínání v nule, s krytem IP20

50 A

180 - 280 Vst

48 - 530 Vst

D53TP50C

Spínání v nule, s krytem IP20

50 A

4 - 32 Vss

48 - 530 Vst

D53TP50D

Spínání v nule, bez krytu IP00

50 A

4 - 32 Vss

48 - 530 Vst


Varinaty s okamžitým spínáním, bez RC členů a s jiným ovládacím napětím na vyžádání.

  • Spínaný proud 3x 25 nebo 50 A st
  • Ochrana před přepětím (TVS)
  • S RC členem
  • LED indikace stavu

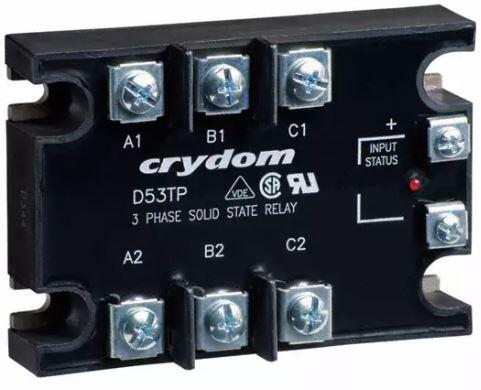

D53TP50C - SSR 3x50A 4-32VDC/530VAC, IP20, 0

DR53TP Series IP00.JPG

D53TP50D - SSR 3x50A 4-32VDC/530VAC, IP00, 0

Vybraná varianta

Varianty produkty

Vybraná varianta

Specifikace

Doba odezvy 20 ms
Doba odpadu reléového kontaktu 30 ms
Hmotnost 370 g
Izolační odpor vstup/výstup 4000 V
LED indikace Ano
Napětí odpadu 10 V
Ovládací napětí 180-260 VAC
Peak current 85 A
Počet fází 3
Proud zátěže DC max. 25 A
Provozní teplota max. 80 °C
Provozní teplota min. -40 °C
Shoda s normami CE, EMC, TÜV, UL
Šířka 104 mm
Spotřeba max. 20 mA
Teplota skladování do 125 °C
Teplota skladování od -40 °C
Třída krytí IP20
Typ proudu zátěže AC
Výstupní napětí 48-530 VAC

Rozměry a připojení

Popis produktu

Třífázové polovodičové relé pro spínání proudů 25 a 50 A s montáží na samostatný chladič. SCR výstup (anitparalelně zapojené thyristory) pro náročné průmyslové aplikace.
Volitelně k dostání s krytem pro IP20. Volbu chladiče provést dle charakteristik závislosti proudu na teplotě okolí.
Série 53TP má integrovanou ochranu proti přepětí (TVS) a RC člen pro potlačení rychlých přechodových dějů na výstupu. K indikaci stavu vstupu je je k dispozici LED.
Relé je vyrobeno bezepoxidovou technologií.

Technické parametry

Vstup

Řídící napětí

4- 32 Vss

180 – 280 Vst

Napětí odpadu

1 V

10 V

Max. řídící proud

35 mA

9 mA

Čas zapnutí při spínání "v nule"

8,33/10 ms (60/50 Hz)

28 ms

Max. čas vypnutí

8,33/10 ms (60/50 Hz)

30 ms



Výstup

3x 25 A

3x 50 A

Spínané napětí

48 – 530 Vst

48 – 530 Vs

Max. špičkové napětí

1100 Vst

1100 Vst

Max. zatížení při 40 ºC

25 A

50 A

Max. proud v kategorii AC53

5 A

10 A

Min. proud

100 mArms

100 mArms

Úbytek napětí při Imax

1,35 V

1,35 V

Spínací prvek

Thyristor



Další parametry

Pracovní teplota

-40 ºC až + 80 ºC
(pozor na charakteristiku proud / teplota)

Izolační napětí vstup/výstup

4000 Vrms

Váha

360 g

Shoda

IEC 62314
IEC60947-4-3 (AC 51)
IEC60947-4-2 (AC 53a)
CE dle LVD 72/23/EEC
UL/cUL dle UL 508
CSA dle C22.2.no. 14-95
TUV (EN 60950)



Rozměry




Připojení

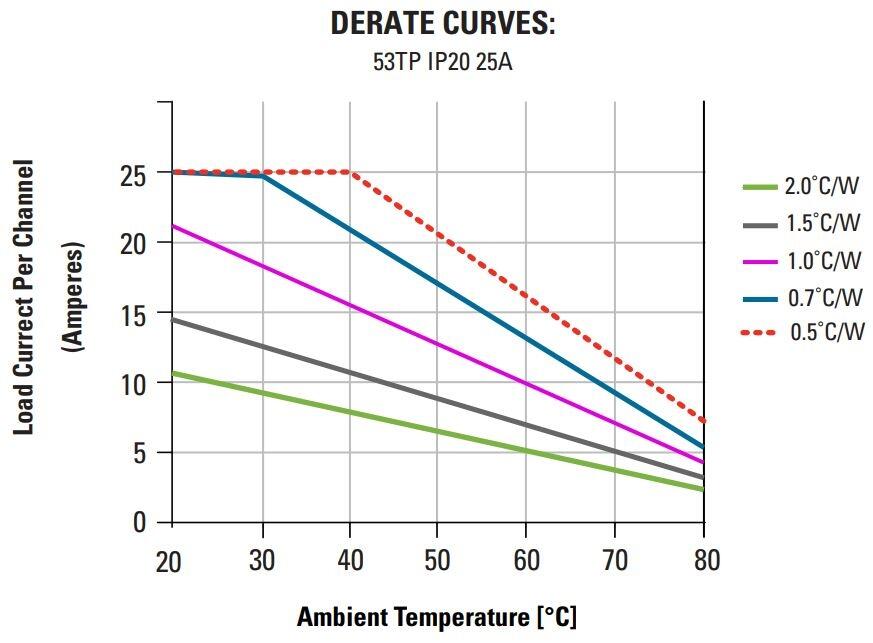

Charakteristiky

53TP 25A

53TP 50A





Objednací informace

Objednací číslo

Popis

Jmenovitý proud

Vstupní napětí

Výstupní napětí

C53TP25C

Spínání v nule, s krytem IP20

25 A

180 - 280 Vst

48 - 530 Vst

D53TP25C

Spínání v nule, s krytem IP20

25 A

4 - 32 Vss

48 - 530 Vst

D53TP25D

Spínání v nule, bez krytu IP00

25 A

4 - 32 Vss

48 - 530 Vst

C53TP50C

Spínání v nule, s krytem IP20

50 A

180 - 280 Vst

48 - 530 Vst

D53TP50C

Spínání v nule, s krytem IP20

50 A

4 - 32 Vss

48 - 530 Vst

D53TP50D

Spínání v nule, bez krytu IP00

50 A

4 - 32 Vss

48 - 530 Vst


Varinaty s okamžitým spínáním, bez RC členů a s jiným ovládacím napětím na vyžádání.

Příslušenství

INSPO

Objednací číslo Ovládací napětí Peak current Proud zátěže DC max. Třída krytí Cena
4-32 VDC
150 A
50 A
IP20
180-260 VAC
85 A
25 A
IP20
4-32 VDC
85 A
25 A
IP20
4-32 VDC
85 A
25 A
IP00
180-260 VAC
150 A
50 A
IP20
4-32 VDC
150 A
50 A
IP00
