MICROSONIC

Ultrazvukový snímač MIC

Série MIC

Moderní bezkontaktní snímač pro měření vzdálenosti a úrovní. Snímač lze nastavit pomocí napájení na pinu 5 nebo pomocí rozhraní LinkControl na vašem počítači.

Technické parametry

Model

MIC-25

MIC-35

MIC-130

MIC-340

MIC-600

Pracovní rozsah

30 - 250 mm

60 - 350 mm

200 - 1300 mm

350 - 3400 mm

600 - 6000 mm

Maximální dosah

350 mm

600 mm

2000 mm

5000 mm

8000 mm

Provozní frekvence

320 kHz

400 kHz

200 kHz

120 kHz

80 kHz

Opakovatelnost

± 0,15%

Rozlišení

0,18 mm

Napájecí napětí

9-30 V DC, ochrana proti přepólování

Zvlnění napájecího napětí

± 10%

Napájecí proud bez zátěže

≤ 55 mA

Výstup

PNP, NPN: max 200 mA, analogový výstup (4 - 20 mA / 0 - 10 V)

Materiál pouzdra

Poniklovaná mosaz nebo nerez, PBT, TPU,
Ultrazvukový měnič: PU pěna, epoxidová pryskyřice s obsahem skla

Třída krytí

IP67

Způsob připojení

5 – pólový konektor M12

Způsob nastavení

Software LinkControl

5-pin. konektor

Pracovní teplota

-25º až +70ºC

Hmotnost

200 g

260 g

320 g

Odezva

32 ms

64 ms

92 ms

172 ms

240 ms

Doba náběhu po zapnutí

< 300 ms



Rozměry

MIC-25

MIC-35

MIC-130

mic-25.tif

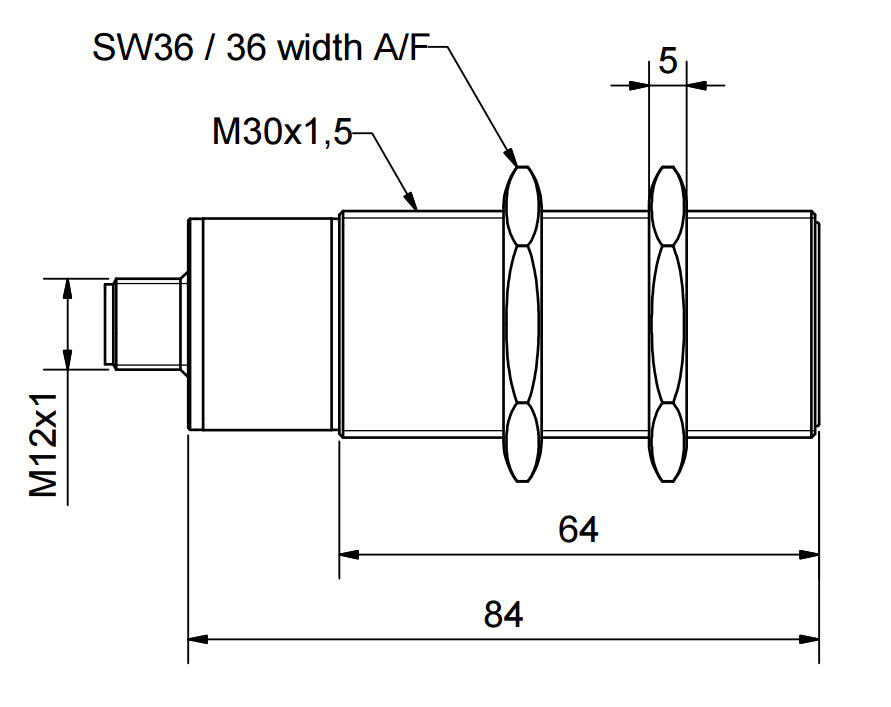

MIC-35.tif

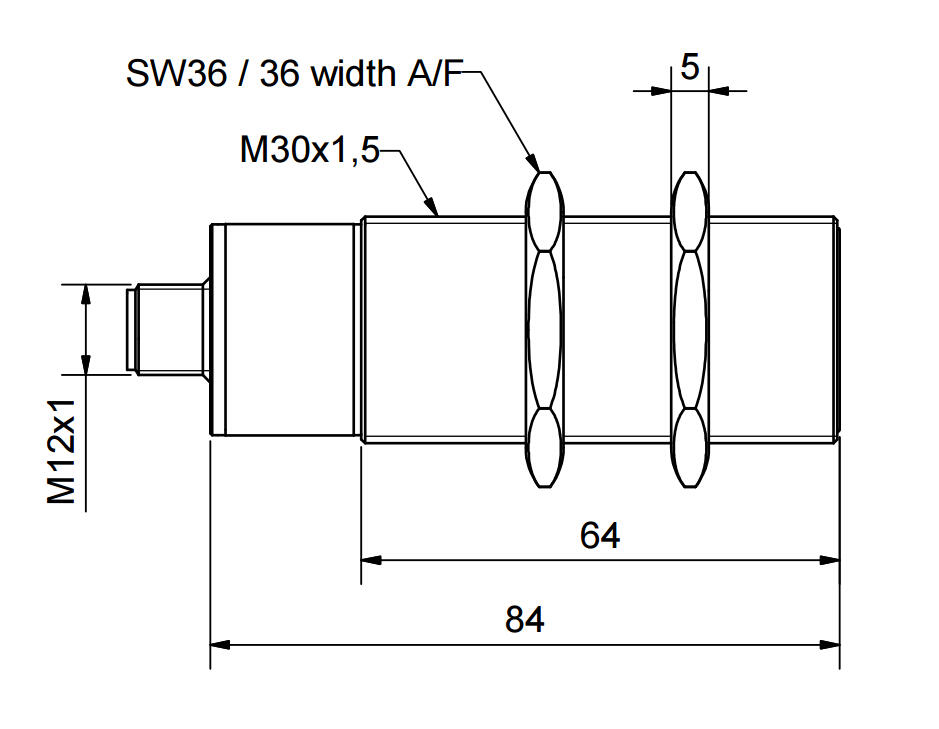

MIC-130.tif

MIC-340

MIC-600



MIC-340.tif

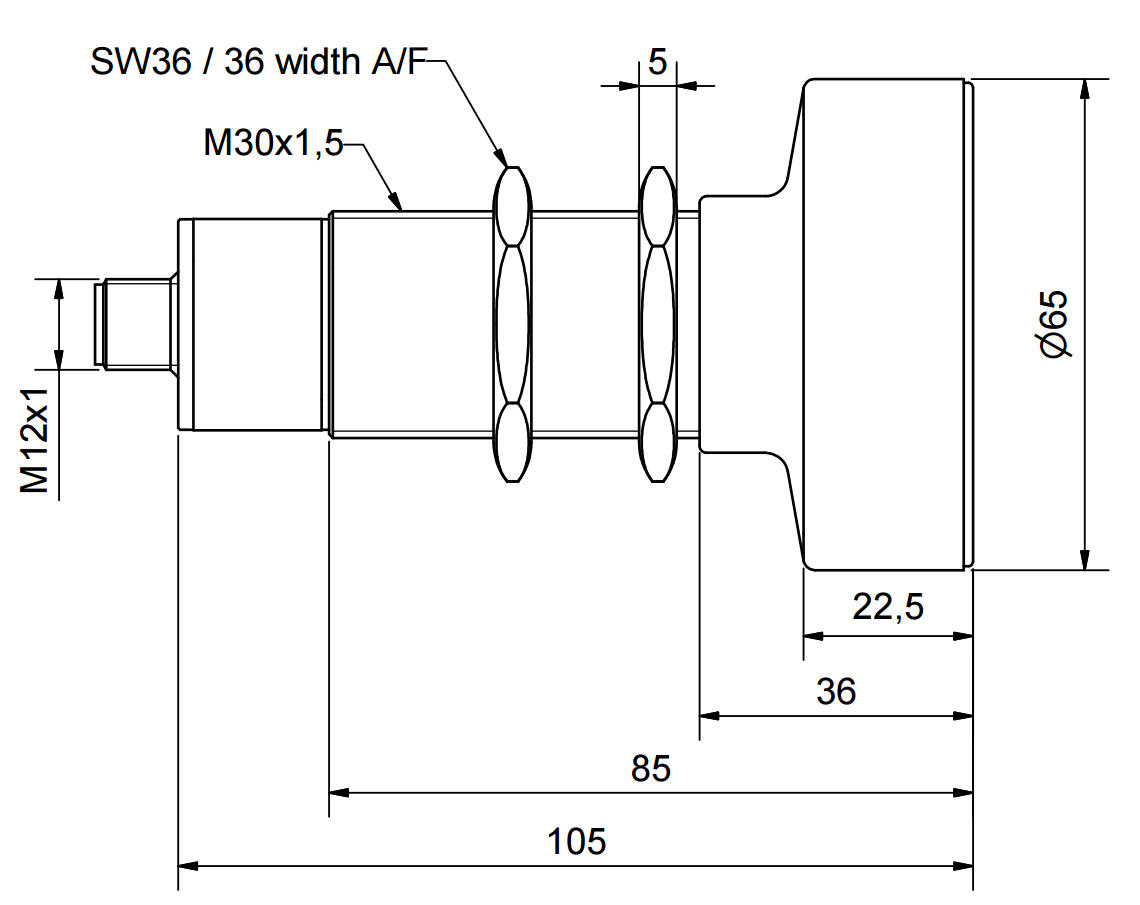

MIC-600.tif





Připojení

1 tranzistorový výstup PNP

1 analogový výstup



2 tranzistorové výstupy PNP

1 tranzistorový výstup PNP + 1 analogový výstup





Objednací informace

Výstup/Dosah

250 mm

350 mm

1,3 m

3,4 m

6 m

1x PNP

MIC-25/D/M

MIC-35/D/M

MIC-130/D/M

MIC-340/D/M

MIC-600/D/M

1x Analog
(0-10 V, 4-20 mA)

MIC-25/IU/M

MIC-35/IU/M

MIC-130/IU/M

MIC-340/IU/M

MIC-600/IU/M



  • Rozlišení 0,18 mm
  • Snímací rozsah od 30 mm do 8 m
  • Výstup - PNP/NPN/analogový
  • Kompenzace okolní teploty
  • Možnost nastavení přes programovací sadu

MIC-600/IU/M - Ultrazvukový snímac

Vybraná varianta

Varianty produkty

Vybraná varianta

Specifikace

Displej Ne
IO-LINK Ne
Materiál Poniklovaná mosaz
Max. vzdálenost 2000 mm
Napájecí napětí 9-30 V DC
Operační vzdálenost 1300 mm
Připojení M12-5pin
Rozlišení 0,18 mm
Rozsah měření 200-2000 mm
Slepá zóna 200 mm
Třída krytí IP67
Výstup NC, NO, PNP

Rozměry a připojení

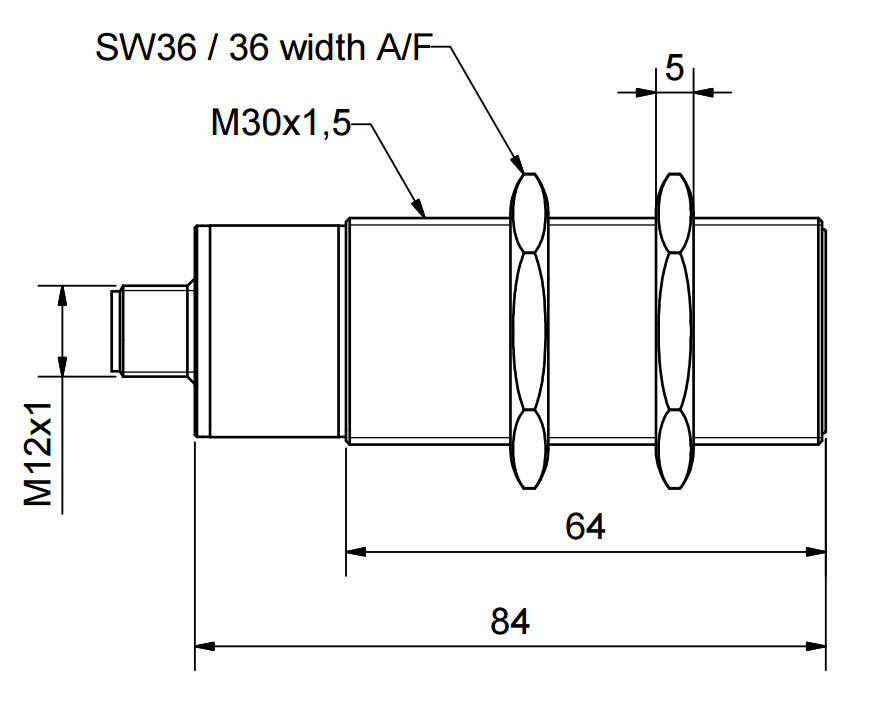

MIC-25/35/130

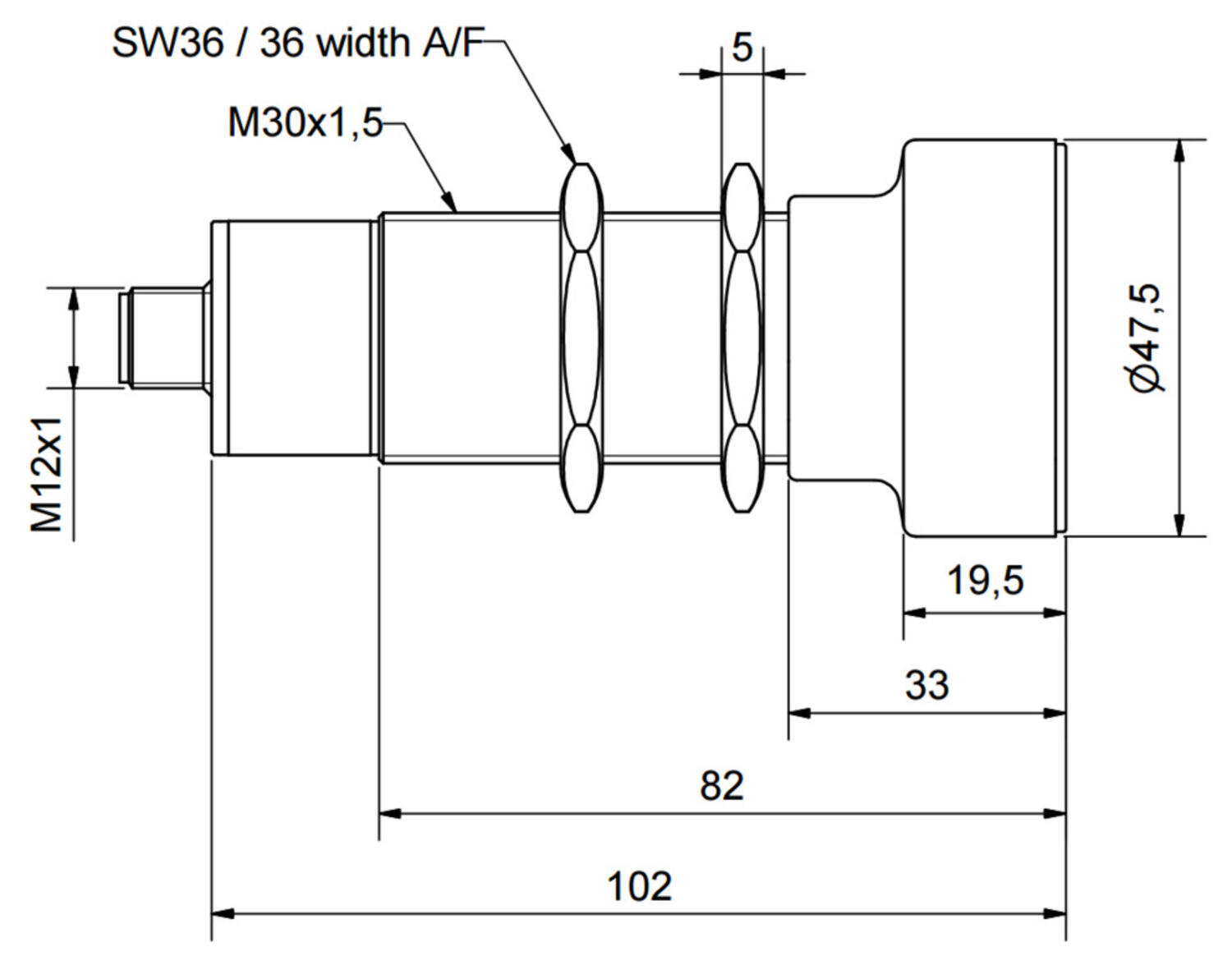

MIC-340

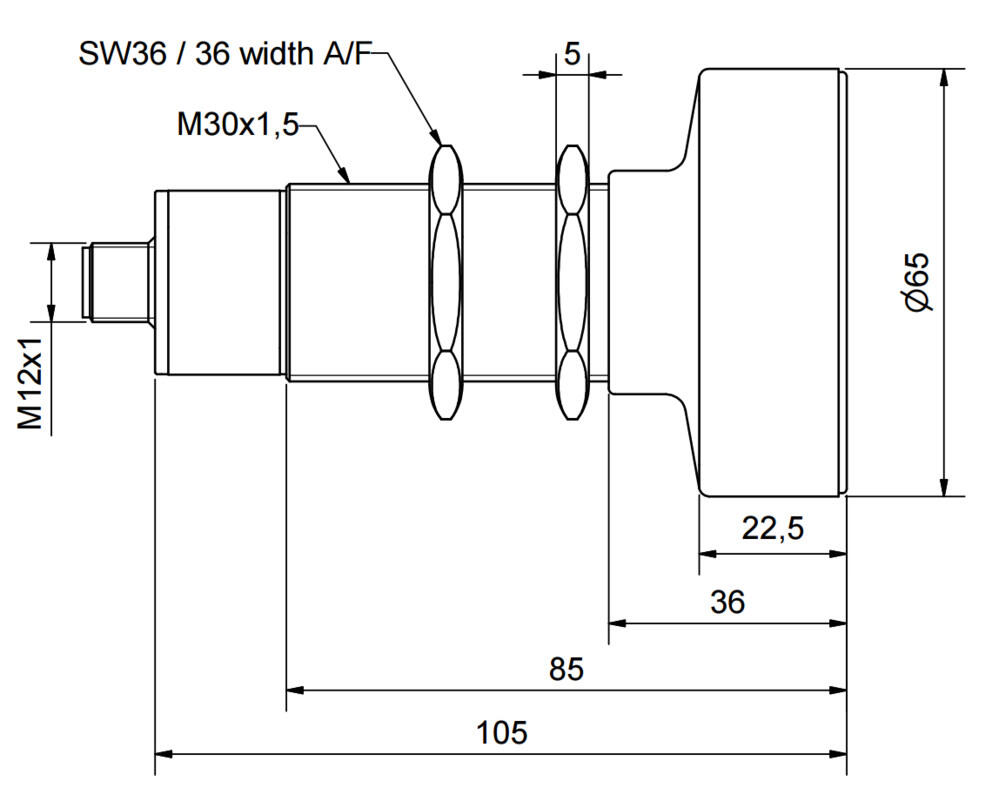

MIC-600


1 tranzistorový výstup PNP


1 analogový výstup


2 tranzistorové výstupy PNP


1 tranzistorový výstup PNP + 1 analogový výstup

Popis produktu

Moderní bezkontaktní snímač pro měření vzdálenosti a úrovní. Snímač lze nastavit pomocí napájení na pinu 5 nebo pomocí rozhraní LinkControl na vašem počítači.

Technické parametry

Model

MIC-25

MIC-35

MIC-130

MIC-340

MIC-600

Pracovní rozsah

30 - 250 mm

60 - 350 mm

200 - 1300 mm

350 - 3400 mm

600 - 6000 mm

Maximální dosah

350 mm

600 mm

2000 mm

5000 mm

8000 mm

Provozní frekvence

320 kHz

400 kHz

200 kHz

120 kHz

80 kHz

Opakovatelnost

± 0,15%

Rozlišení

0,18 mm

Napájecí napětí

9-30 V DC, ochrana proti přepólování

Zvlnění napájecího napětí

± 10%

Napájecí proud bez zátěže

≤ 55 mA

Výstup

PNP, NPN: max 200 mA, analogový výstup (4 - 20 mA / 0 - 10 V)

Materiál pouzdra

Poniklovaná mosaz nebo nerez, PBT, TPU,
Ultrazvukový měnič: PU pěna, epoxidová pryskyřice s obsahem skla

Třída krytí

IP67

Způsob připojení

5 – pólový konektor M12

Způsob nastavení

Software LinkControl

5-pin. konektor

Pracovní teplota

-25º až +70ºC

Hmotnost

200 g

260 g

320 g

Odezva

32 ms

64 ms

92 ms

172 ms

240 ms

Doba náběhu po zapnutí

< 300 ms



Rozměry

MIC-25

MIC-35

MIC-130

mic-25.tif

MIC-35.tif

MIC-130.tif

MIC-340

MIC-600



MIC-340.tif

MIC-600.tif





Připojení

1 tranzistorový výstup PNP

1 analogový výstup



2 tranzistorové výstupy PNP

1 tranzistorový výstup PNP + 1 analogový výstup





Objednací informace

Výstup/Dosah

250 mm

350 mm

1,3 m

3,4 m

6 m

1x PNP

MIC-25/D/M

MIC-35/D/M

MIC-130/D/M

MIC-340/D/M

MIC-600/D/M

1x Analog
(0-10 V, 4-20 mA)

MIC-25/IU/M

MIC-35/IU/M

MIC-130/IU/M

MIC-340/IU/M

MIC-600/IU/M



Příslušenství

Příbuzné produkty

INSPO

Produktové zprávy

Laserový snímač vzdálenosti HG-F

Přesná detekce pomocí laserového snímače vzdálenosti HG-F od společnosti Panasonic Industry

Microsonic ultrazvukovy snimace cube
Produktové zprávy

Ultrazvukový snímač CUBE

Společnost Microsonic, expert světových rozměrů na ultrazvukové snímače, představuje svou novou řadu ultrazvukových snímačů CUBE, navrženou pro přesné a spolehlivé měření vzdáleností v průmyslových aplikacích.

Produktové zprávy

Datasensing S3N

Datasensing, přední italská společnost v oboru komponentů pro průmyslovou automatizaci, vytvořila sérii fotoelektrických snímačů nazvanou S3N, která nahrazuje a zdokonaluje již dlouhodobě známou a prověřenou sérii S3Z. Tato inovativní řada snímačů nabízí vysokou přesnost, spolehlivost a širokou škálu aplikací pro průmyslové prostředí.

Produktové zprávy

SMART VS+ senzory

Smart-VS je chytrý senzor založený na technologii umělé inteligence a strojového učení. Zvenčí je jednoduchý a lze s ním zacházet a používat ho jako standardní fotoelektrický senzor, ale uvnitř je výkonný a chytrý s multiprocesorovou platformou

Produktové zprávy

2D laserové skenery

2D laserové skenery Hokuyo měří vzdálenost mezi skenerem a okolím. Skener dokáže na základě dat ze skenování cíle zjistit jeho velikost, polohu a směr pohybu.

Produktové zprávy

Digitalizace průmyslu 4.0

Instalace a uvedení senzorů IO-link do provozu jsou extrémně úsporné z hlediska času i nákladů. V praxi je spojení point-to-point na úrovni pole vytvořeno z různých senzorů k IO-link masterům a odtud prostřednictvím systémů polní sběrnice k PLC.

Objednací číslo Max. vzdálenost Operační vzdálenost Rozsah měření Slepá zóna Výstup Cena
2000 mm
1300 mm
200-2000 mm
200 mm
NC, NO, PNP
2000 mm
1300 mm
200-2000 mm
200 mm
0-20 mA, 0-10 V
5000 mm
3400 mm
350-5000 mm
350 mm
NC, NO, PNP
5000 mm
3400 mm
350-5000 mm
350 mm
0-20 mA, 0-10 V
600 mm
350 mm
65-600 mm
65 mm
NC, NO, PNP
600 mm
350 mm
65-600 mm
65 mm
0-20 mA, 0-10 V
8000 mm
6000 mm
600-8000 mm
600 mm
NC, NO, PNP
8000 mm
6000 mm
600-8000 mm
600 mm
0-20 mA, 0-10 V
