AVENTICS
Pneumatické válce s ventilem
Série CVI
- ISO 15552
- Ø 32mm až 125mm
- Zdvih až 2800mm
Vybraná varianta

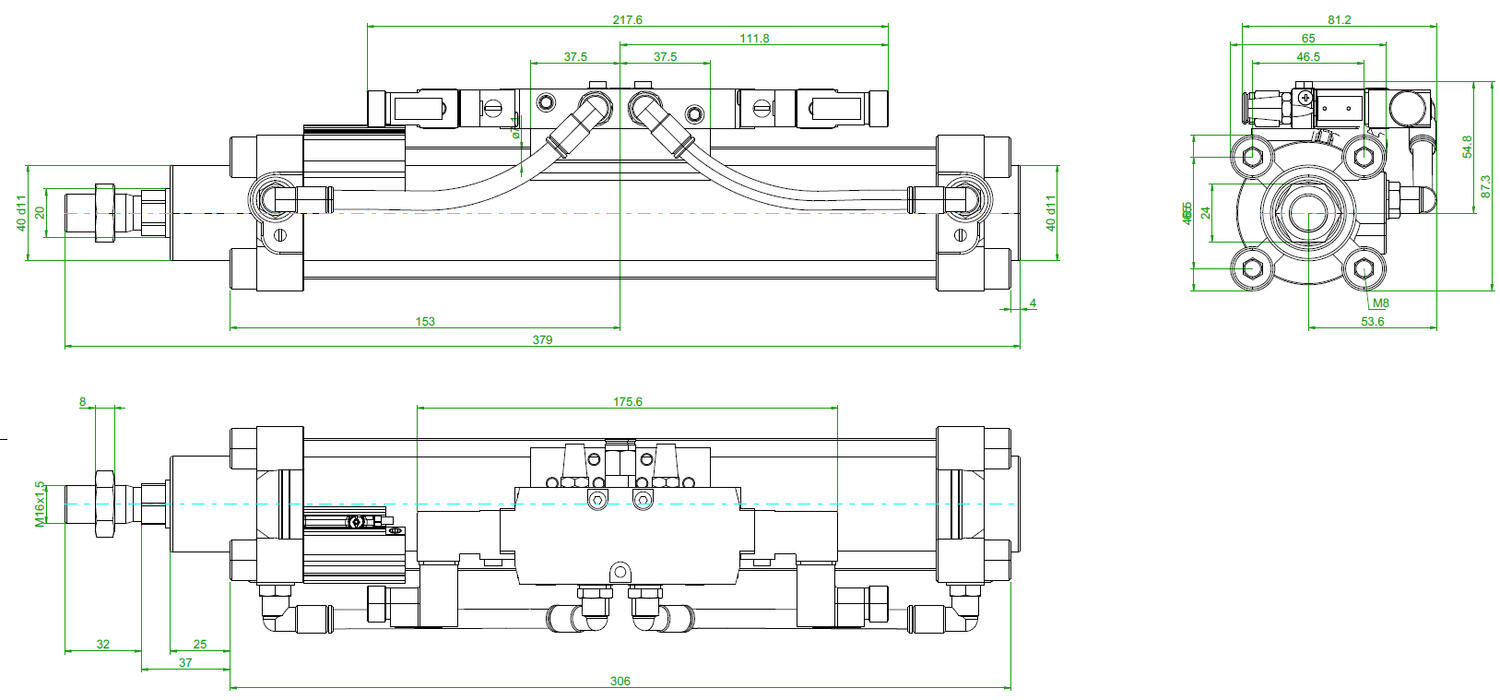

Válec s 5/3 ventilem
Art:
Vybraná varianta
Specifikace
| Cívka | Epoxyd |
|---|---|
| Cushioning energy | 15 J |
| Cushioning length | 17 mm |
| DC | 24 V |
| Doba otevření | 11 ms |
| Doba zavření | 10 ms |
| Druh montáže | Nezávislý |
| Elektrické připojení | DIN C industry |
| Exhaust connection | G1/4" |
| Extracting piston force | 1235 N |
| Funkce 1 | 5/3, Dvoučinný, Středová pozice uzamčená, Bistable |
| Hmotnost | 1,3 kg |
| Materiál čela | Die cast aluminium |
| Materiál těsnění | Nitril |
| Material valve | Zesílený polyamid |
| Matice pístnice | Pozinkovaná ocel |
| Media | Air pressure |
| Oil content max | 5 mg/m³ |
| Ovládání | Electrical |
| Particle size max | 5 µm |
| Pístnice | Nerez ocel |
|---|---|
| Piston rod thread | M16x1,5 |
| Pracovní tlak max. | 10 bar |
| Pracovní tlak min. | 0 bar |
| Připojení pro pilotní vzduch | G1/4 |
| Provozní teplota max. | 80 °C |
| Provozní teplota min. | -20 °C |
| Průměr pístu | 50 mm |
| Retracting piston force | 1035 N |
| Spotřeba | 2,2 W |
| Standardy | ISO 15552 |
| Těsnění pístnice | Nitril |
| Těsnění pistu | Nitril |
| Třída krytí | IP65 |
| Válec | Ocel |
| Vnitřní píst | Nerez ocel |
| Vrtání | 8 mm |
| Zdvih | 200 mm |
