PULS

DC UPS UB10.241

Série UB10.241

Spolehlivé zálohování zátěží 24 VDC
Pouze jedna záložní baterie 12 V o kapacitě od 3,9Ah do 40Ah
Optimalizované nabíjení baterie dle teploty okolí
Signalizační výstupy / vstup inhibit
Záruka 3 roky

Vybraná varianta

DC-UPS řídící jednotka

Art:

Uložit jako pdf

Technická data / Dokumenty

Příslušenství a související produkty

Vybraná varianta

Specifikace

Vstupní parametry
Vstupní proud pro nabíjení	1,2 A
Vstupní napětí z přístroje	24 V DC
Vstupní napětí pro připojení baterie	22,8 V DC
Vstupní napětí z baterie	12 V DC
Výstupní parametry
Výstupní napětí na baterii	22,25
Max. výstupní proud při provozu na baterii	15 A
Max. výstupní proud	10 A (15 A @ 5 s)
Výstupní napětí při provozu z bufferu	22,25 V DC
Výstupní napětí při standardním provozu	24 V DC
Výstupní proud při 24 V DC	10 A
Úcinnost / Životnost / MTBF
Životnost	137 400 h @ 10 A, 40 °C
Účinnost	97,8 %
MTBF (IEC 61709)	886 000 h @ 10 A, 40 °C
Rozmery a hmotnost
Hmotnost	0,65 kg
Hloubka	117 mm

Invisible Heading
Šířka	49 mm
Výška	124 mm
Ostatní parametry
Typ nabíjené baterie	1,5 A
Třída krytí	IP20
Zvlnění (max.)	20 mV pp
Hodnota napětí pro připojení k baterii	22,3 V DC
Omezení výkonu od +60 °C do + 70 °C	9,6 W/°C
Min. teplota bez omezení výstupního výkonu	-25 °C
Dovolená velikost baterie	3,9-40 Ah
Shoda s normami	ABS, CB, CE, CSA, CSA US, EX, GL, IECEx, UL
Max. teplota bez omezení výstupního výkonu	60 °C
Kryt	Hliník
Type Power Supply	DC-UPS

Ke stažení

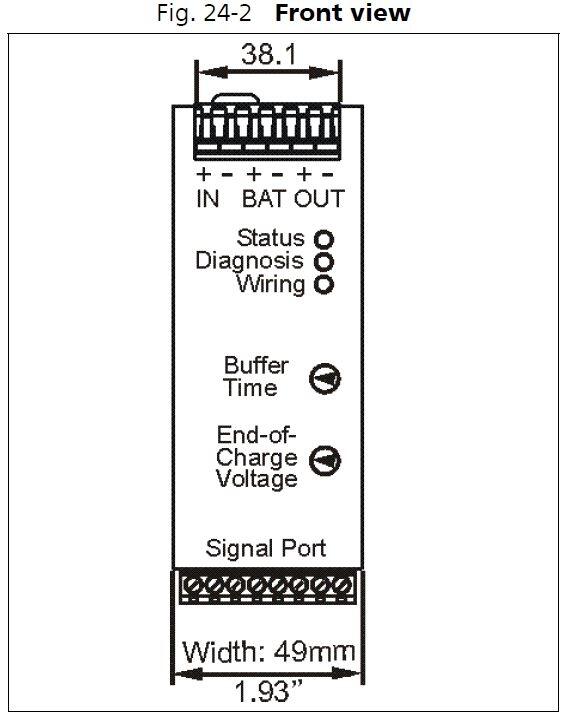

Rozměry a připojení

Nákresy
