PULS
Vyrovnávací moduly (buffer) UC10.241
Série UC10.241
- Vyrovnání krátkodobého výpadku napětí

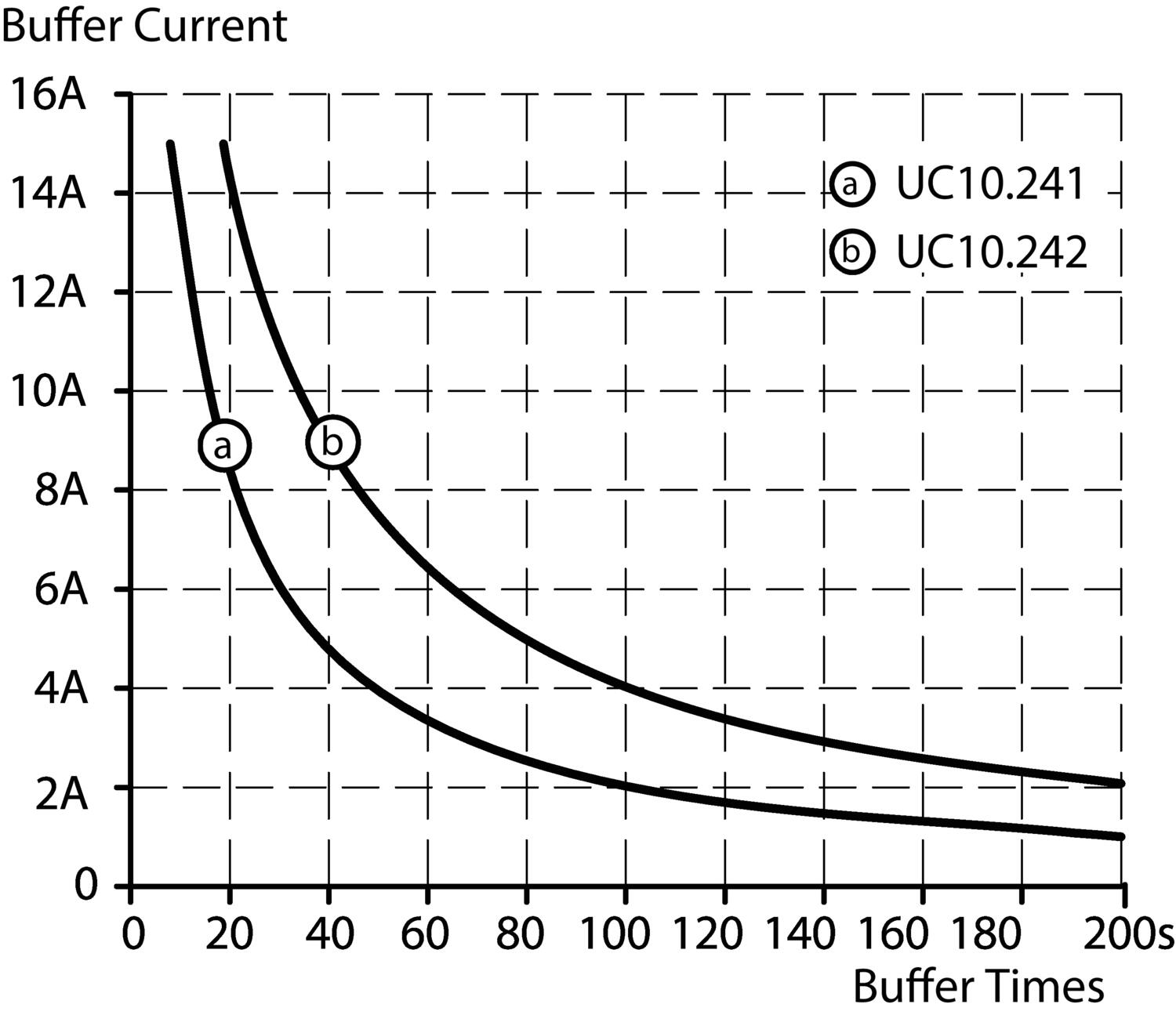

- 15 A po dobu 9s nebo 18s
- Provozní napětí 24VDC
- Krátká doba nabijení
- Záruka 3 roky
Vybraná varianta
Vybraná varianta
Specifikace
Vstupní parametry |
|
|---|---|
| Vstupní napětí z přístroje | 24 V DC |
| Vstupní napětí pro připojení baterie | 22,8 V DC |
| Vstupní proud pro nabíjení | 1,3 A |
Výstupní parametry |
|
| Max. výstupní proud v buffer režimu | 15 A |
| Výstupní proud při 24 V DC | 15 A |
| Výstupní napětí při standardním provozu | 24 V DC |
| Výstupní napětí při provozu z bufferu | 22,45 V DC |
| Max. výstupní proud při provozu na baterii | 15 A |
Úcinnost / Životnost / MTBF |
|
| Účinnost | 97,8 % |
| Životnost | 96 000 h @ 15 A, 40 °C, 75% |
| MTBF (IEC 61709) | 854 000 h @ 15 A, 40 °C |

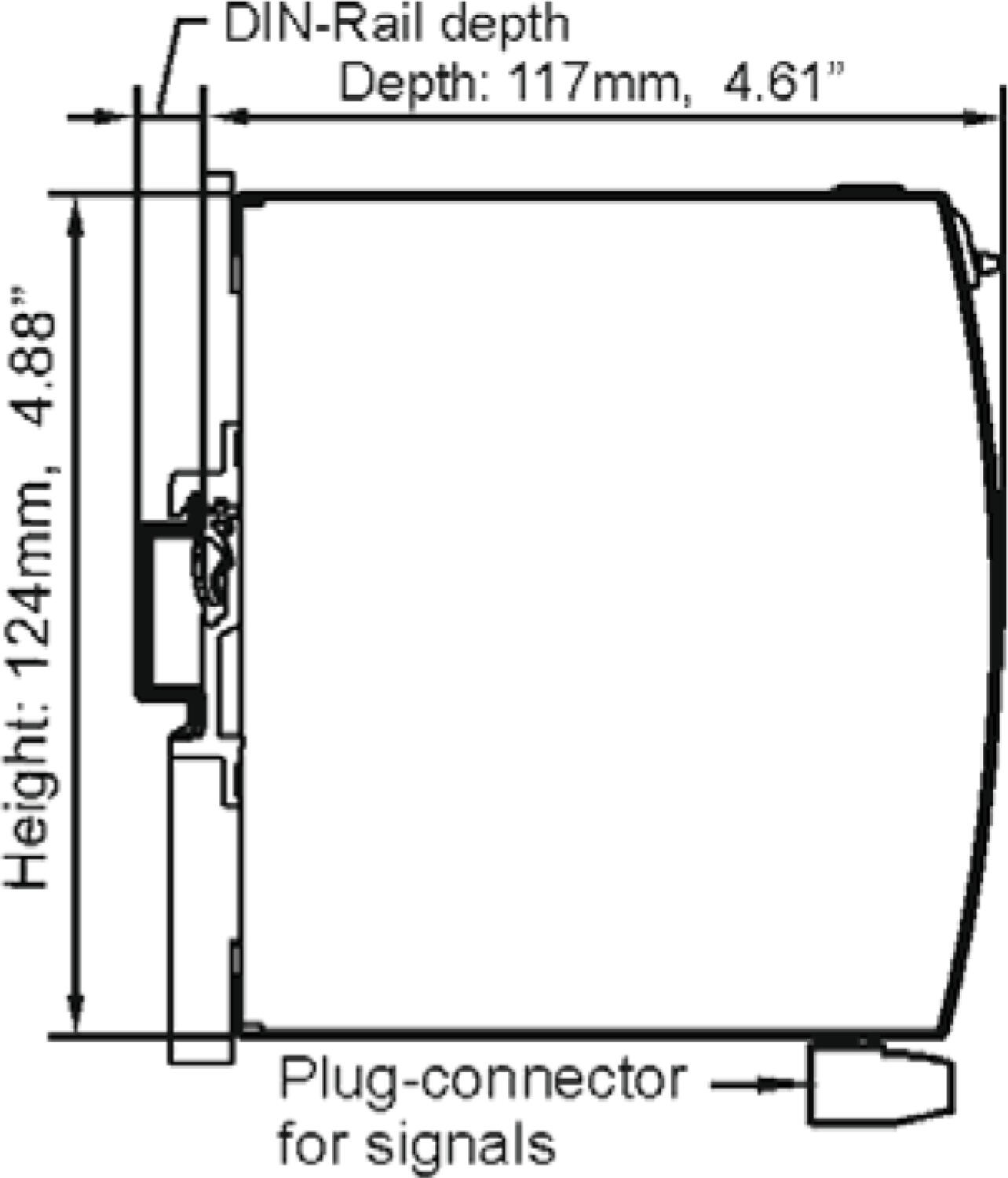

Rozmery a hmotnost |
|

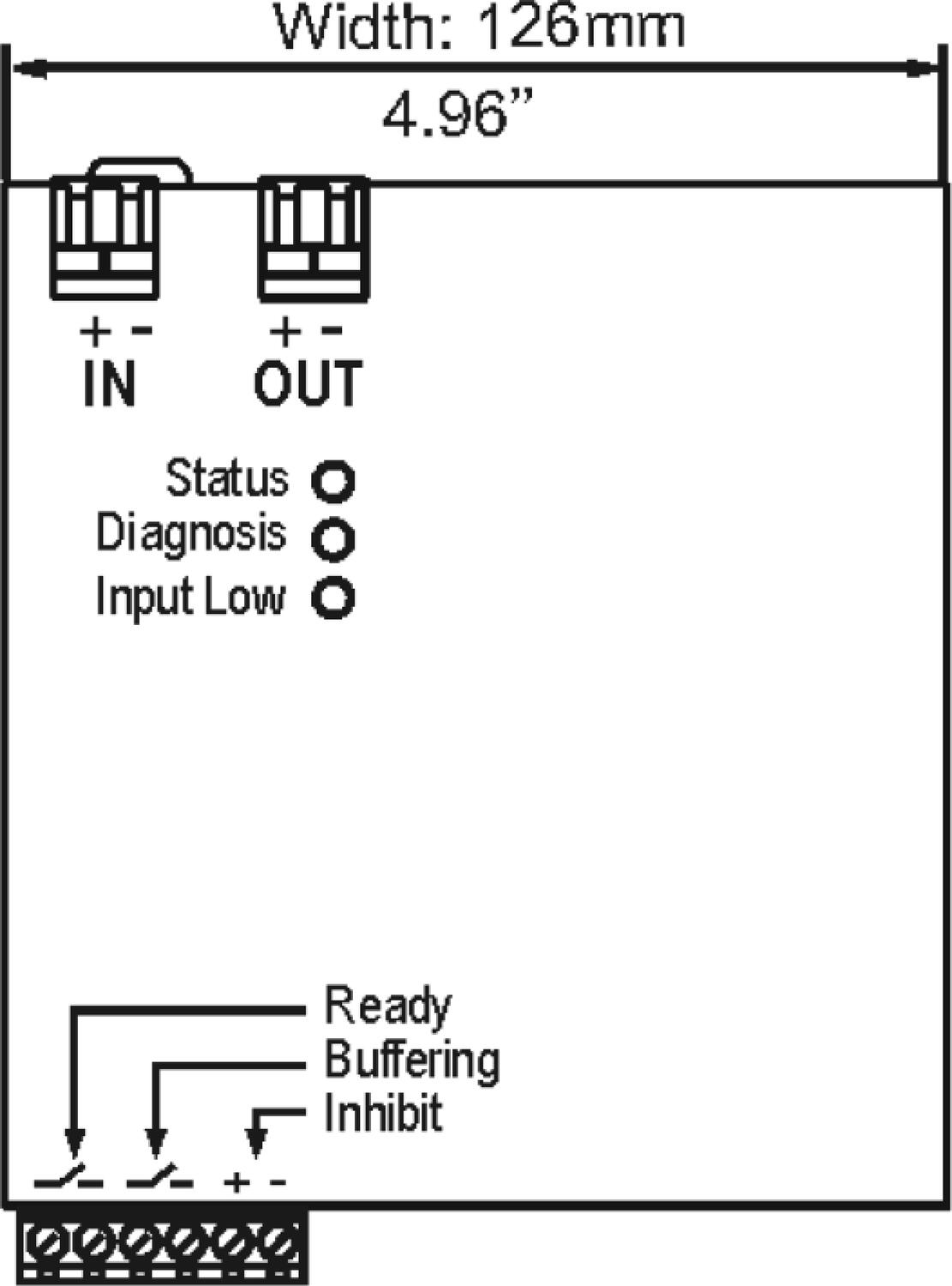

| Šířka | 126 mm |
| Výška | 124 mm |
*Invisible Heading* |
|
|---|---|
| Hloubka | 117 mm |
| Hmotnost | 1,15 kg |
Ostatní parametry |
|
| Shoda s normami | CB, CE, CSA, CSA US, EX, IECEx, UL |
| Třída krytí | IP20 |
| Typ nabíjené baterie | 1,1 A |
| Kryt | Hliník |
| Zvlnění (max.) | 30 mV pp |
| Hodnota napětí pro aktivaci Buffer modu | 22,45 V DC |
| Min. teplota bez omezení výstupního výkonu | -40 °C |
| Max. teplota bez omezení výstupního výkonu | 60 °C |
| Type Power Supply | Buffer Module |
Popis produktu

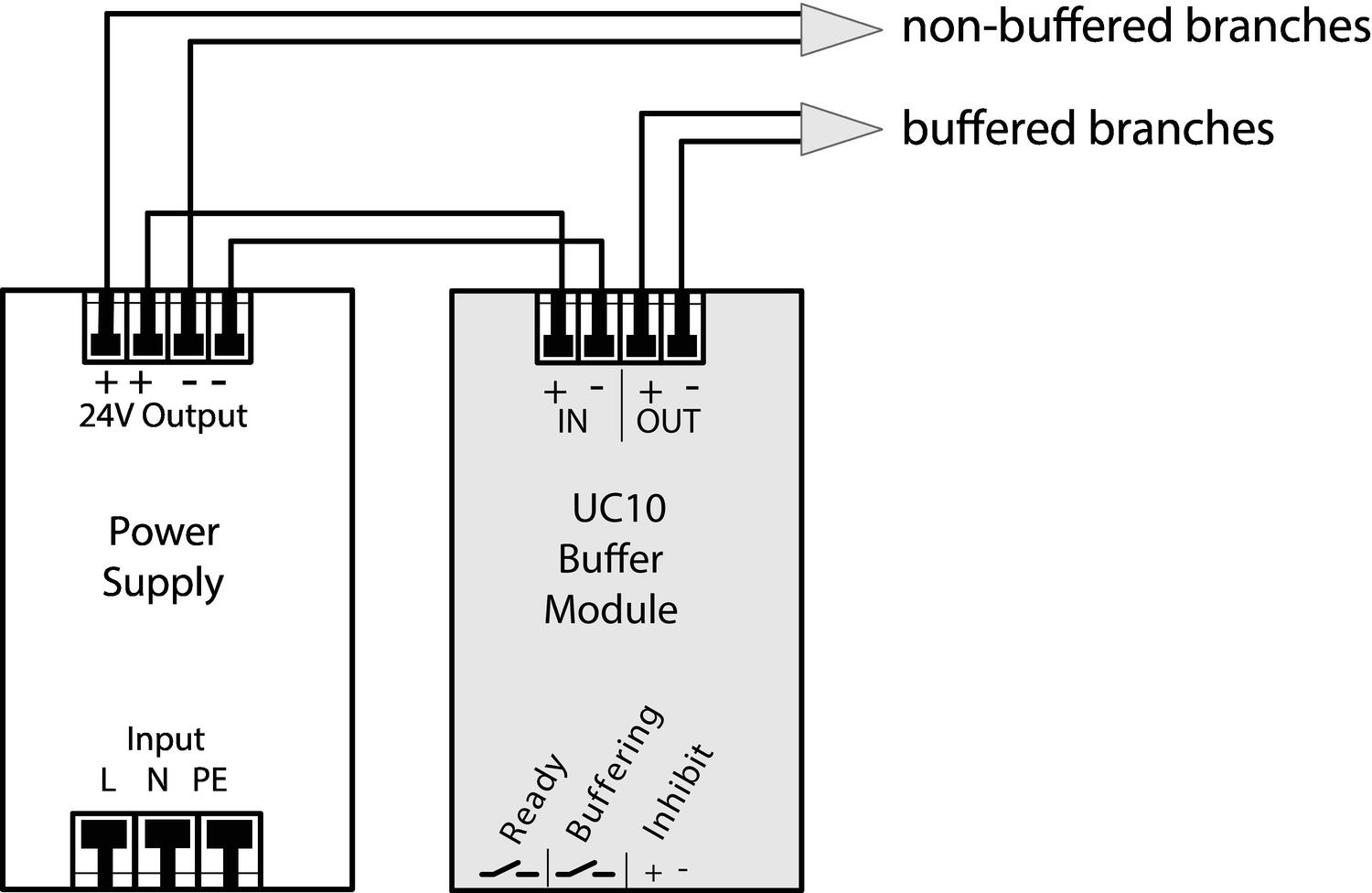

Buffer je doplňjící zařízení ke zdrojům 24 V ss, je řazen paralelně k jejich výstupu. Za normálního stavu (stand-by) buffer udržuje své kondenzátory nabité. Pokud dojde k výpadku napětí hlavní sítě (tj. zdroj nedodává výstupní napětí), překlene výpadek buffer.
