Vstupní parametry |
|
---|---|
Vstupní napětí z přístroje | 24 V DC |
Vstupní proud pro nabíjení | 0,6 A |
Výstupní parametry |
|
Max. výstupní proud v buffer režimu | 40 A |
Výstupní proud při 24 V DC | 40 A |
Výstupní napětí při standardním provozu | 24 V DC |
Výstupní napětí při provozu z bufferu | 22,5 V DC |
Max. výstupní proud při provozu na baterii | 40 A |
Úcinnost / Životnost / MTBF |
|
Účinnost | 99 % |
Životnost | 189 000 h @ 40 °C, stand-by mode |
MTBF (IEC 61709) | 2 114 000 h @ 40 °C, stand-by mode |
Rozmery a hmotnost |
|
Šířka | 64 mm |
Výška | 124 mm |
*Invisible Heading* |
|
---|---|
Hloubka | 142 mm |
Hmotnost | 1,04 kg |
Ostatní parametry |
|
Shoda s normami | CB, CE, CSA, CSA US, UL |
Třída krytí | IP20 |
Typ nabíjené baterie | 0,6 A |
Kryt | Hliník |
Zvlnění (max.) | 200 mV pp |
Hodnota napětí pro aktivaci Buffer modu | 22,5 V DC |
Min. teplota bez omezení výstupního výkonu | -25 °C |
Max. teplota bez omezení výstupního výkonu | 70 °C |
Type Power Supply | Buffer Module |

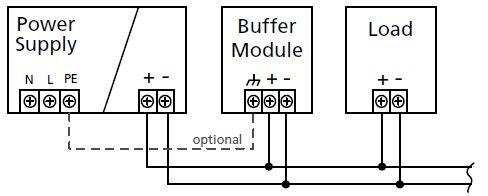

Buffer je doplňjící zařízení ke zdrojům 24 V ss, je řazen paralelně k jejich výstupu. Za normálního stavu (stand-by) buffer udržuje své kondenzátory nabité. Pokud dojde k výpadku napětí hlavní sítě (tj. zdroj nedodává výstupní napětí), překlene výpadek buffer. Propojkou na přední straně jednotky lze zvolit úroveň, kdy bude aktivováno zálohování. Je-li propojka v první poloze, zálohování začíná při poklesu Uvstna 22,5 V ss. Je-li v druhé poloze, dochází k zálohování okamžitě při poklesu Uvsto 1 V rychleji než 0,54 V/s. Pokud je pokles pomalejší než 0,54 V/s, zálohování začíná (stejně jako u první funkce) při poklesu Uvstna 22,5 V ss.

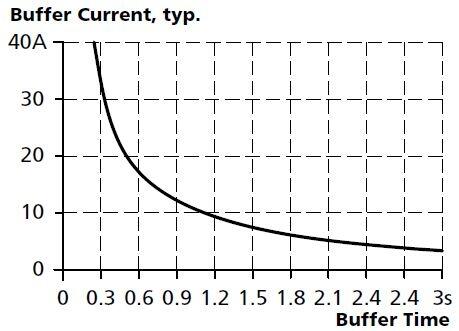

Statistiky uvádějí, že 80% výpadků sítě je kratších 200 ms; během tohoto času buffer dodává 40 A. Pokud je zátěžový proud nižší, úměrně tomu se prodlužuje doba zálohování. Buffery lze řadit paralelně, např. při použití dvou bufferů lze buď dodávat proud 80 A po dobu 160 ms nebo dosáhnout dvounásobného času zálohování při proudu 40 A. Během zálohování může být systém připraven na výpadek sítě např. uložením dat nebo ukončením určitých procesů.
Signalizační výstup informuje o připravenosti bufferu překlenout výpadek v síti, vstup inhibit umožňuje řízené odpojení jednotky (buffer se vybije a nenabíjí se). Všechny stavy jsou též signalizovány LED-diodami na čelní straně bufferu.
