PULS
Vyrovnávací moduly (buffer) UF20.481
Série UF20.481
- Vyrovnání krátkodobého výpadku napětí
- 20 A po dobu 100 ms (min.)
- Provozní napětí 48VDC
- Signalizační výstupy / vstup inhibit
- Záruka 3 roky
Vybraná varianta
Vyrovnávací jednotka 48VDC/20A 150ms
Art:
Vybraná varianta
Specifikace
Vstupní parametry |
|
|---|---|
| Vstupní napětí z přístroje | 48 V DC |
| Vstupní proud pro nabíjení | 0,5 A |
Výstupní parametry |
|
| Max. výstupní proud v buffer režimu | 20 A |
| Výstupní proud při 48 V DC | 20 A |
| Výstupní napětí při standardním provozu | 48 V DC |
| Výstupní napětí při provozu z bufferu | 45 V DC |
| Max. výstupní proud při provozu na baterii | 20 A |
Úcinnost / Životnost / MTBF |
|
| Účinnost | 99 % |
| Životnost | 161 000 h @ 40 °C, stand-by mode |
| MTBF (IEC 61709) | 2 348 000 h @ 40 °C, stand-by mode |
Rozmery a hmotnost |
|
| Šířka | 64 mm |
| Výška | 124 mm |
*Invisible Heading* |
|
|---|---|
| Hloubka | 102 mm |
| Hmotnost | 0,74 kg |
Ostatní parametry |
|
| Shoda s normami | CB, CE, CSA, CSA US, UL |
| Třída krytí | IP20 |
| Typ nabíjené baterie | 0,5 A |
| Kryt | Hliník |
| Zvlnění (max.) | 600 mV pp |
| Hodnota napětí pro aktivaci Buffer modu | 45 V DC |
| Min. teplota bez omezení výstupního výkonu | -25 °C |
| Max. teplota bez omezení výstupního výkonu | 70 °C |
| Type Power Supply | Buffer Module |
Popis produktu
Buffer je doplňjící zařízení ke zdrojům 48 V ss, je řazen paralelně k jejich výstupu. Za normálního stavu (stand-by) buffer udržuje své kondenzátory nabité. Pokud dojde k výpadku napětí hlavní sítě (tj. zdroj nedodává výstupní napětí), překlene výpadek buffer.

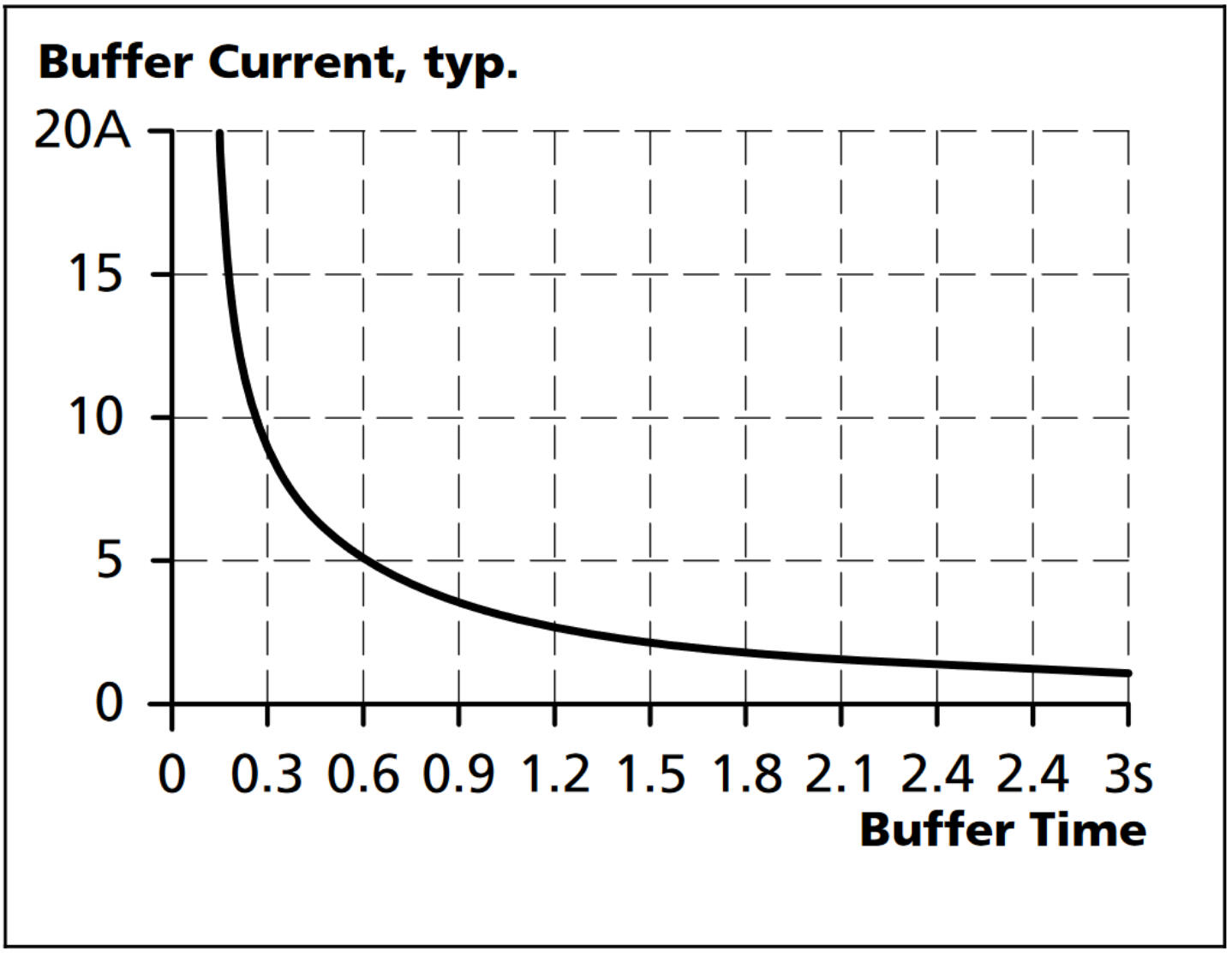

Statistiky uvádějí, že 80% výpadků sítě je kratších 200 ms; během tohoto času buffer dodává 20 A. Pokud je zátěžový proud nižší, úměrně tomu se prodlužuje doba zálohování. Buffery lze řadit paralelně, např. při použití dvou bufferů lze buď dodávat proud 40 A po dobu 100 ms nebo dosáhnout dvounásobného času zálohování při proudu 20 A. Během zálohování může být systém připraven na výpadek sítě např. uložením dat nebo ukončením určitých procesů.
Signalizační výstup informuje o připravenosti bufferu překlenout výpadek v síti, vstup inhibit umožňuje řízené odpojení jednotky (buffer se vybije a nenabíjí se). Všechny stavy jsou též signalizovány LED-diodami na čelní straně bufferu.
