TEKNOMEGA

4 PÓLOVÉ ROZVODOVÉ BLOKY

40 A až 160 A
Mosazné vodiče
Samozhášivá izolační konstrukce UL 94-V0
Izolace mezi fázemi

Vybraná varianta

Uložit jako pdf

Technická data / Dokumenty

Příslušenství a související produkty

Vybraná varianta

Specifikace

Connections	12
Fix. Hole space	150 mm
Height (H)	85 mm
Input A: diameter	11,5 mm
Input A: torque, max.	10 Nm
Input A: torque, min.	8 Nm
Input A: wire cross-section stranded, max.	50 mm²
Input A: wire cross-section stranded, min.	10 mm²
Input A: wire cross-section with wire-end ferrules, max.	50 mm²
Input A: wire cross-section with wire-end ferrules, min.	10 mm²
Length (L)	168 mm
Nominal insulation voltage	600 V
Nominální proud	160 A
Number of inputs A	1
Number of outputs A	3
Number of outputs B	8
Output A: diameter	8,5 mm
Output A: torque, max.	3 Nm

Output A: torque, min.	2 Nm
Output A: wire cross-section stranded with wire-end ferrules, max.	25 mm²
Output A: wire cross-section stranded with wire-end ferrules, min.	10 mm²
Output A: wire cross-section stranded, max.	35 mm²
Output A: wire cross-section stranded, min.	10 mm²
Output B: diameter	7 mm
Output B: torque, max.	3 Nm
Output B: torque, min.	2 Nm
Output B: wire cross-section stranded with wire-end ferrules, max.	16 mm²
Output B: wire cross-section stranded with wire-end ferrules, min.	1,5 mm²
Output B: wire cross-section stranded, max.	16 mm²
Output B: wire cross-section stranded, min.	2,5 mm²
Screw type	Galvanized steel screws
Short-circuit current resistance ICW over 1s	9 kA
Short-circuit current resistance IPK (peak value)	22 kA
Třída krytí	IP20
Width (P)	70 mm

Ke stažení

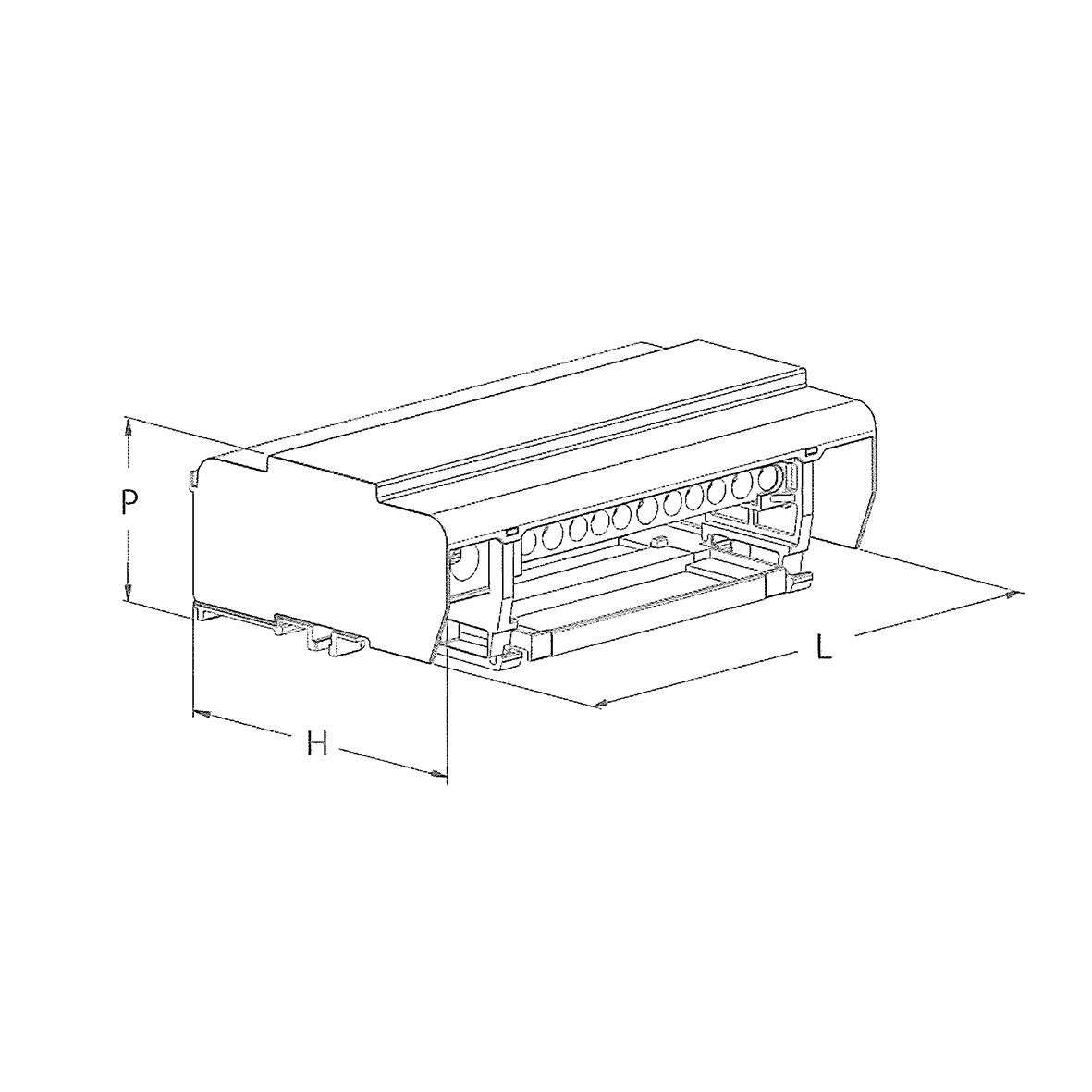

Rozměry a připojení

Příslušenství

INSPO

Produktové zprávy

Bezpečnostní tlačítka nouzového zastavení

BACO je klíčovým hráčem na trhu ovládacích a signalizačních zařízení, vačkových spínačů a odpínačů a je uznávána pro své profesionální znalosti a dodržování bezpečnostních norem.

Produktové zprávy

Seifert Systems Průkopník v oblasti průmyslového chlazení

Již více než půl století je společnost Seifert Systems v čele vývoje inovativních řešení chlazení, která vyhovují různorodým potřebám průmyslu po celém světě.

Produktové zprávy

SEIFERT SYSTEMS KOMPLEXNÍ ŘEŠENÍ PRO KAŽDOU PRŮMYSLOVOU POTŘEBU

Společnost Seifert Systems nabízí různorodou řadu modelových produktů, aby uspokojila různé chladicí potřeby různých průmyslových odvětví.

Produktové zprávy

Protipožární systém série T s nejnovějšími technologiemi

Společnost BlazeCut je výrobcem a specialistou na protipožární systémy, který dodává nejnovější technologie.

Produktové zprávy

Síťové analyzátory Diris A-100 a A-200

Síťové analyzátory Diris A-100 a A-200 - nástroje pro monitorování a kontrolu kvality elektrické energie

Produktové zprávy

Dokonalý bezpečnostní nástroj pro distribuci energie.

Nová řada 4kanálových elektronických jističů (ECB) PISA-M

Objednací číslo	Connections	Fix. Hole space	Height (H)	Input A: diameter	Input A: torque, max.	Input A: torque, min.	Input A: wire cross-section stranded, max.	Input A: wire cross-section stranded, min.	Input A: wire cross-section with wire-end ferrules, max.	Input A: wire cross-section with wire-end ferrules, min.	Length (L)	Number of inputs A	Number of outputs A	Number of outputs B	Output A: wire cross-section stranded with wire-end ferrules, max.	Width (I)	Width (P)

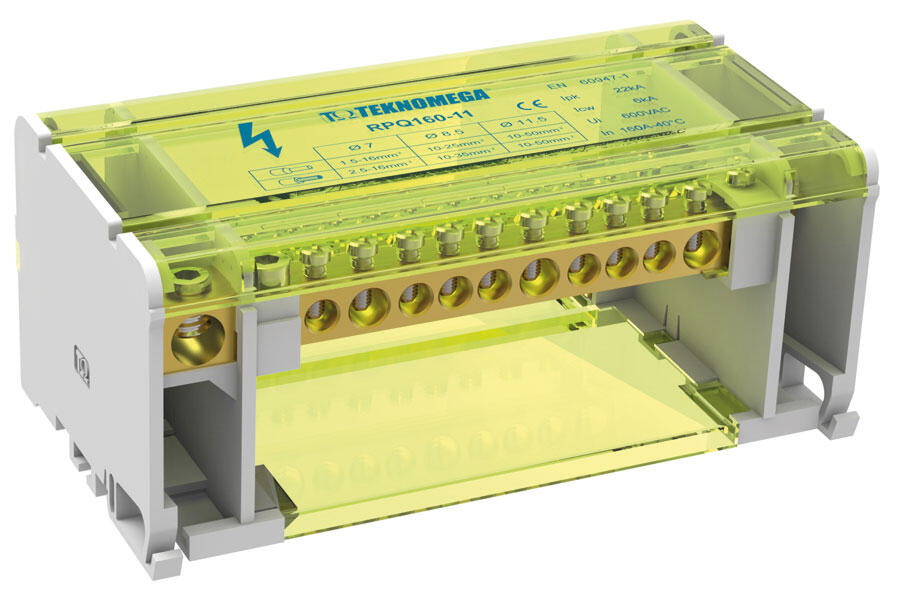

4pólový distribucní blok 160 A - RPQ 160-11 Art: RPQ1015 Zkopírováno	12	150 mm	85 mm	11,5 mm	10 Nm	8 Nm	50 mm²	10 mm²	50 mm²	10 mm²	168 mm	1	3	8	25 mm²		70 mm

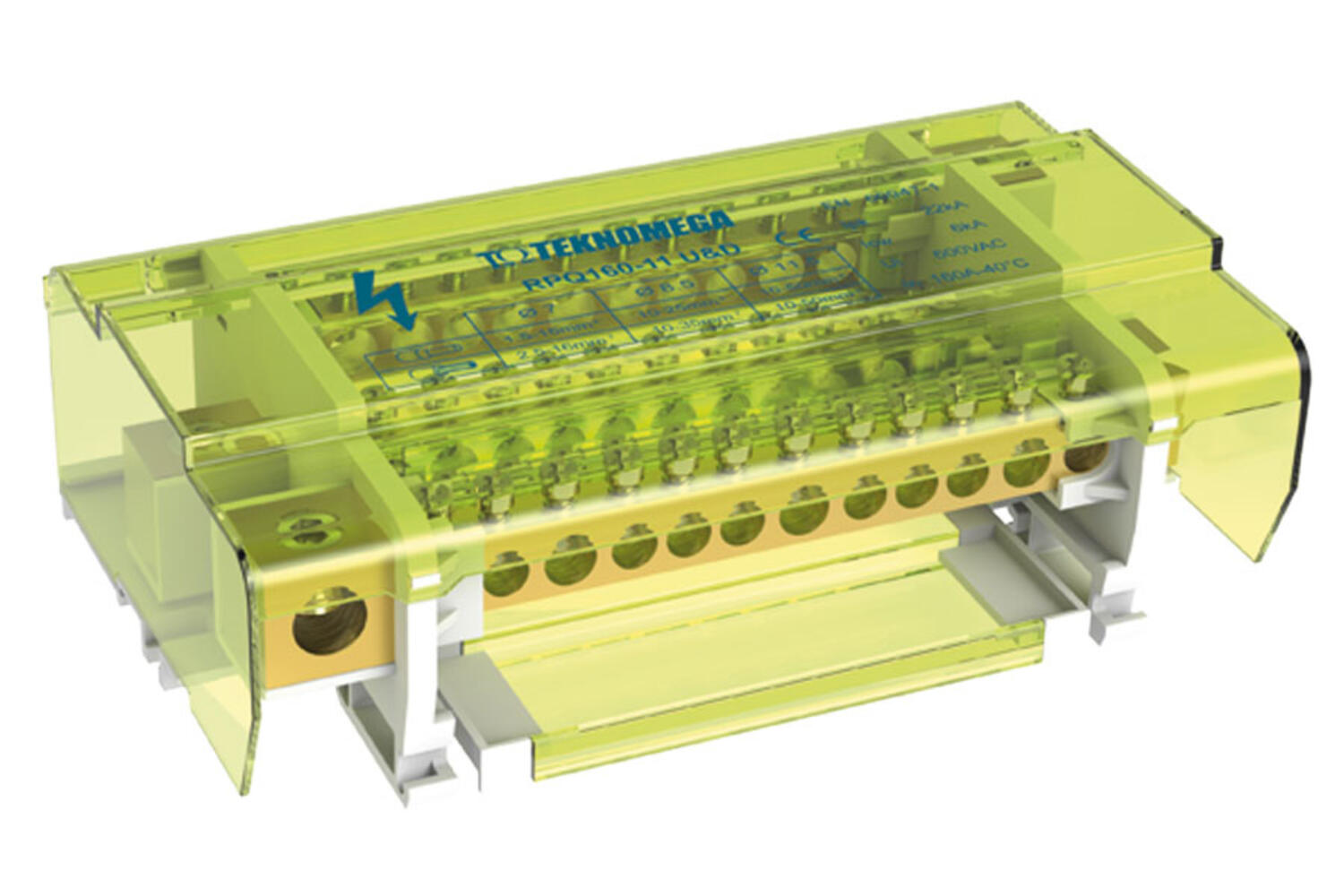

Up & Down: pripojení 2 fází na každé strane - RPQ 160-11-U&D Art: RPQ1016 Zkopírováno	12	163 mm	105 mm	11,5 mm	10 Nm	8 Nm	50 mm²	10 mm²	50 mm²	10 mm²	176 mm	1	3	8	16 mm²		55 mm

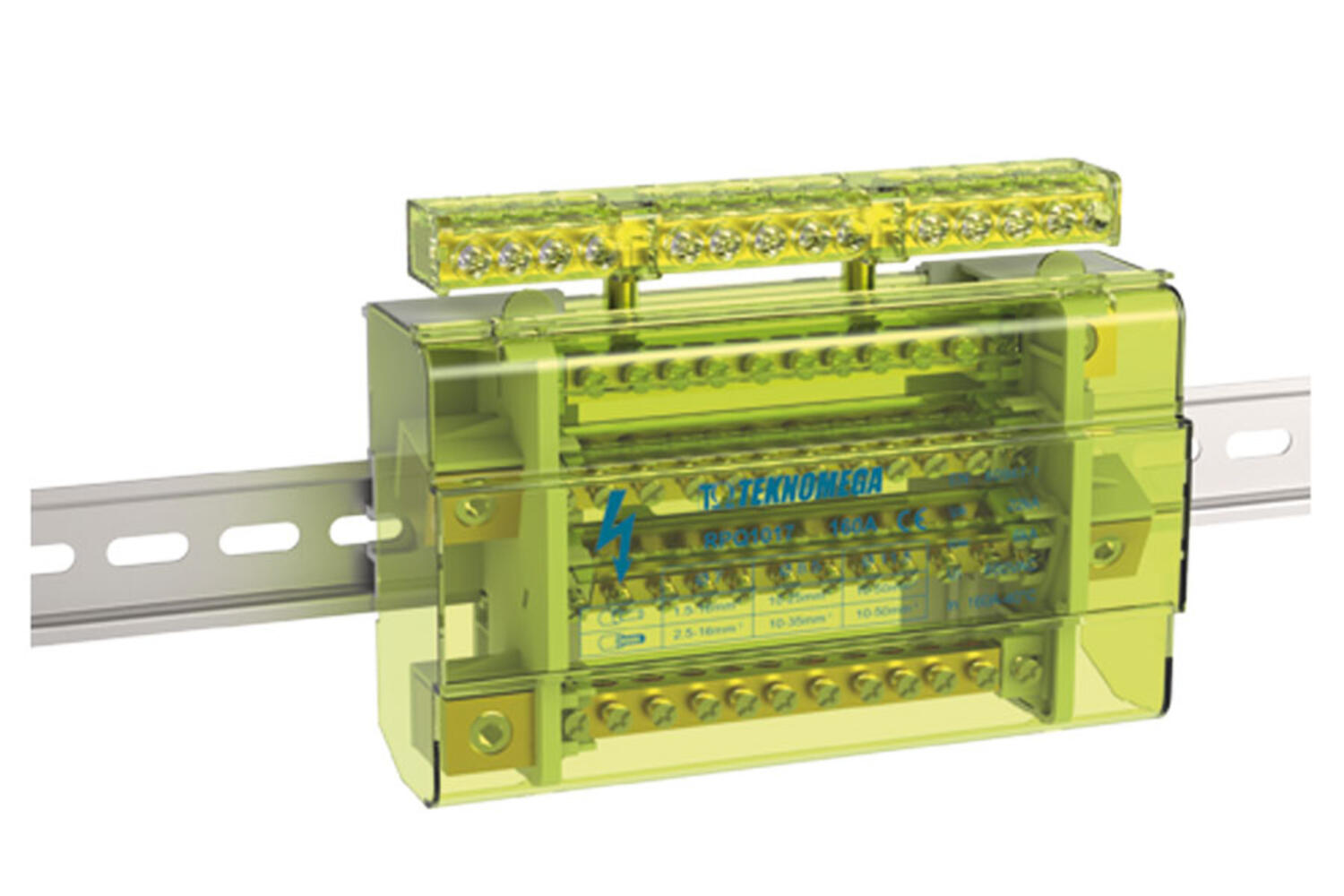

4 pólový 160 A s modulárními vývody - RPQ 160-11M Art: RPQ1017 Zkopírováno	12	163 mm	105 mm	11,5 mm	10 Nm	8 Nm	50 mm²	10 mm²	50 mm²	10 mm²	176 mm	1	3	8	16 mm²		55 mm

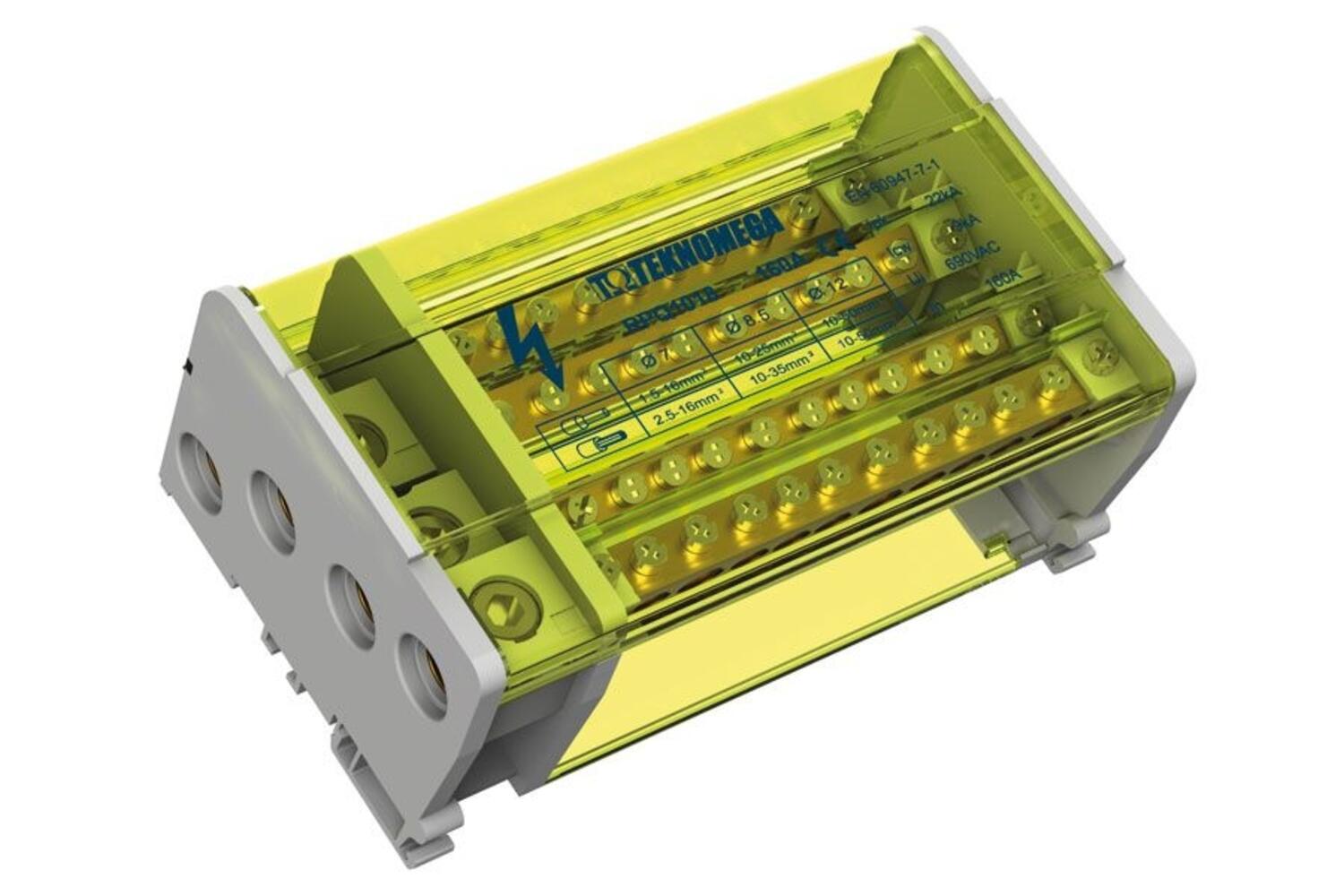

Vstupy ortogonální k výstupum - RPQ160-11-SI Art: RPQ1018 Zkopírováno	12	135 mm	95 mm	12 mm	10 Nm	8 Nm	50 mm²	10 mm²	50 mm²	10 mm²	154 mm	1	3	8	25 mm²		67 mm
Specifický nástroj pro RPQ1017 - RPN160-14 Art: RPQ2017 Zkopírováno	14		27 mm								161 mm		4	10	16 mm²	57 mm	17 mm
