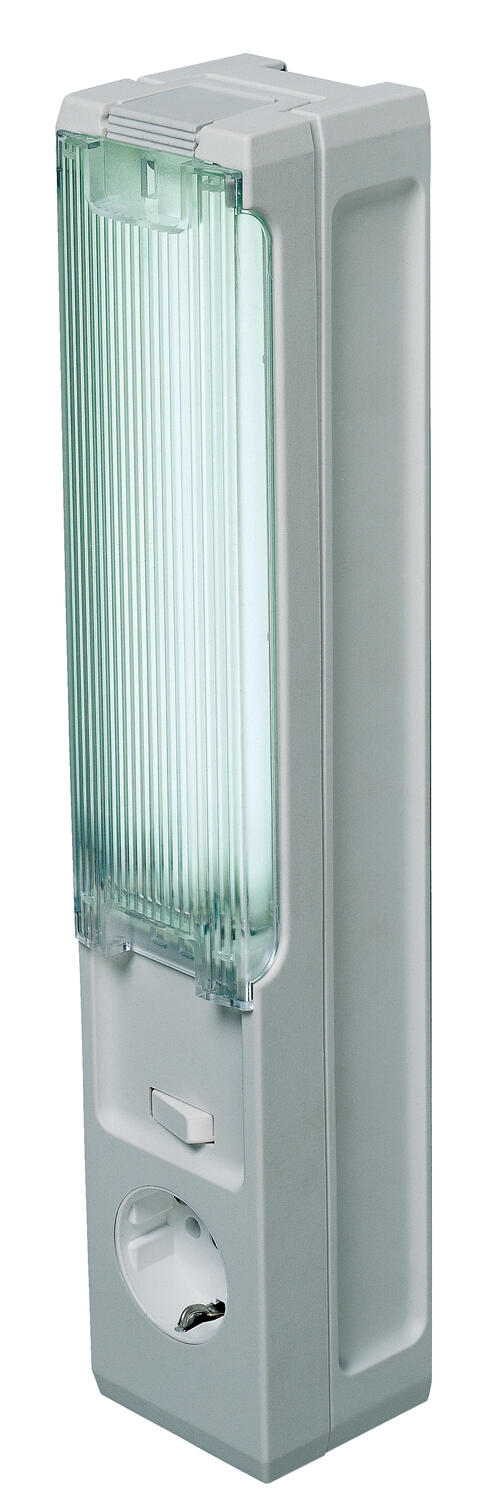

Svítilna KL025

Kompaktní osvětlení KL025 je navrženo speciálně pro použití ve skříních spotřebičů. S magnetickým držákem lze osvětlení snadno nainstalovat bez montážních prací na libovolné místo v ocelové skříni. Alternativně lze přišroubovat 2 ks. Kusy lišty DIN (150-180 mm dlouhé), které se vkládají z krátkých stran. Integrovaná zásuvka umožňuje provoz dalších elektrických pomocných zařízení.

Nízká spotřeba energie
Provedení bez nebo se zásuvkou
Uchycení magnetem nebo na DIN-lištu
Vypínač na čelní stěně

Vybraná varianta

Uložit jako pdf

Technická data / Dokumenty

Popis produktu

Příslušenství a související produkty

Vybraná varianta

Specifikace

Barva	Světle šedá
Délka	355 mm
Druh montáže	Montáž magnetem
Frekvence	60 Hz
Hmotnost	1 kg
Jmenovité napětí	120 V AC
Materiál plastového krytu	Plast
Napětí max.	120 V ac
Napětí min	120 V ac
Provozní teplota	-20°C ... +50°C
Provozní vlhkost	< 90% RH

Shoda s normami	CE, EAC, GS, RoHS
Šířka	355 mm
Spotřeba	9 W
Teplota skladování	-45°C ... +70°C
Třída krytí	IP20
Typ spínání	Přepínač
Vlhkost skladování	<90% RH
Výška	70 mm
Zdroj světla	Fluorescent lamp

Ke stažení

Rozměry a připojení

Popis produktu

Kompaktbelysningen KL025 är konstruerad speciellt för användning i apparatskåp. Med magnetfästet kan belysningen enkelt installeras utan monteringsarbete på valfri plats i skåp av stål. Alternativt kan den skruvmonteras med 2 st. DIN-skenbitar (150-180 mm lång) som sticks in från kortsidorna. Det integrerade uttaget möjliggör drift av annan elektrisk hjälputrustning.

Technické parametry

Ljuskälla	Kompaktlysrör 230 V
Effekt	11 W (=75 W glödlampa)
Matningsspänning	230 V
Uttag	Skyddsjordat. Max. 16 A
Anslutning	3-polig skruvplint 2,5 mm² med dragavlastning
Montering	Magnetfäste. Hållkraft ca 20 kp på lackerad stålplåt
Kapsling	Plast
Kapslingsklass	IP20
Anslutning	3-polig plint 2,5 mm²
Vikt	1 kg
Godkännanden	,

Rozměry

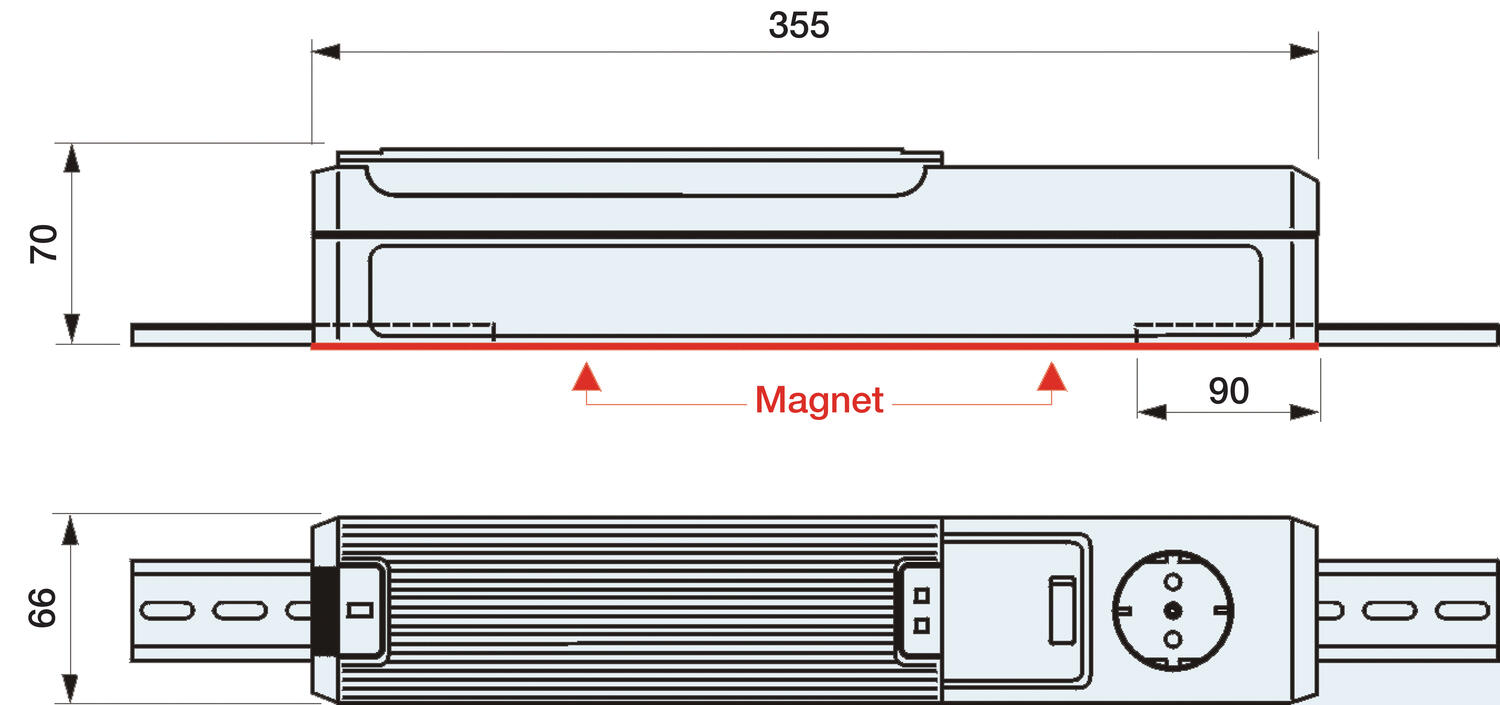

Dimension KL025

Příklady zapojení

Appliance Types of socket to SL025/KL025

Objednací informace

Beställningsnr	Beskrivning	E-nummer
02500.0-14	Skåpsbelysning KL025 230 V AC, med magnetfäste	E2599069
02500.0-27	Skåpsbelysning KL025 120 V/60 Hz, med magnetfäste	E2599070

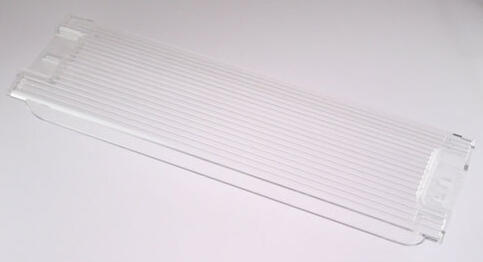

09520.0-00	Lampglas i transparent plast	E2599068
02501.0-00	Skåpsbelysning KL025 230 V/50 Hz, med magnetfäste och uttag 2	E2599071
02502.0-00	Skåpsbelysning KL025 230 V/50 Hz, med magnetfäste och uttag 3	E2599072
02500.0-07	Skåpsbelysning KL025 230 V/50 Hz, med magnetfäste, ej uttag	E2599073
02505.9-01	Skåpsbelysning KL025 120 V/60 Hz, med magnetfäste, ej uttag	E2599074

Andra modeller finns på förfrågan.

Příslušenství

INSPO

Produktové zprávy

Bezpečnostní tlačítka nouzového zastavení

BACO je klíčovým hráčem na trhu ovládacích a signalizačních zařízení, vačkových spínačů a odpínačů a je uznávána pro své profesionální znalosti a dodržování bezpečnostních norem.

Produktové zprávy

Seifert Systems Průkopník v oblasti průmyslového chlazení

Již více než půl století je společnost Seifert Systems v čele vývoje inovativních řešení chlazení, která vyhovují různorodým potřebám průmyslu po celém světě.

Produktové zprávy

SEIFERT SYSTEMS KOMPLEXNÍ ŘEŠENÍ PRO KAŽDOU PRŮMYSLOVOU POTŘEBU

Společnost Seifert Systems nabízí různorodou řadu modelových produktů, aby uspokojila různé chladicí potřeby různých průmyslových odvětví.

Produktové zprávy

Protipožární systém série T s nejnovějšími technologiemi

Společnost BlazeCut je výrobcem a specialistou na protipožární systémy, který dodává nejnovější technologie.

Produktové zprávy

Síťové analyzátory Diris A-100 a A-200

Síťové analyzátory Diris A-100 a A-200 - nástroje pro monitorování a kontrolu kvality elektrické energie

Produktové zprávy

Dokonalý bezpečnostní nástroj pro distribuci energie.

Nová řada 4kanálových elektronických jističů (ECB) PISA-M

Objednací číslo	Barva	Druh montáže	Frekvence	Hmotnost	Jmenovité napětí	Materiál plastového krytu	Napětí max.	Napětí min	Nominal socket current	Provozní teplota	Shoda s normami	Šířka	Socket	Spotřeba	Teplota skladování	Třída krytí	Typ spínání	Zdroj světla
KL 025 svítilna 120V AC, 60Hz, magnet Art: 02505.9-01 Zkopírováno	Světle šedá	Montáž magnetem	60 Hz	1 kg	120 V AC	Plast	120 V ac	120 V ac		-20°C ... +50°C	CE, EAC, GS, RoHS	355 mm		9 W	-45°C ... +70°C	IP20	Přepínač	Fluorescent lamp
KL 025 svítilna se zásuvkou,120VAC,60Hz,magnetická,USA/CND Art: 02505.9-00 Zkopírováno	Světle šedá	Montáž magnetem	60 Hz	1 kg	120 V AC	Plast	120 V ac	120 V ac		-20°C ... +50°C	CE, EAC, GS, RoHS	355 mm		9 W	-45°C ... +70°C	IP20	Přepínač	Fluorescent lamp
KL 025 svítilna 230V AC, magnet Art: 02500.0-07 Zkopírováno	Světle šedá	Montáž magnetem	50 Hz	1 kg	230 V AC	Plast	230 V ac	230 V ac		-20°C ... +50°C	CE, EAC, GS, RoHS	355 mm		11 W	-45°C ... +70°C	IP20	Přepínač	Fluorescent lamp
KL 025 svítilna 230V AC, 50Hz, zásuvka D/RUS, magnet Art: 02500.0-14 Zkopírováno	Světle šedá	Montáž magnetem	50 Hz	1 kg	230 V AC	Plast	230 V ac	230 V ac	16 A	-20°C ... +50°C	CE, EAC, GS, RoHS	355 mm	DE/DK/FI/NO/RU/SE	11 W	-45°C ... +70°C	IP20	Přepínač	Fluorescent lamp
KL 025 svítilna 230V AC, 50Hz, zásuvka CZ/SK/FR/PL, magnet Art: 02501.0-00 Zkopírováno	Světle šedá	Montáž magnetem	50 Hz	1 kg	230 V AC	Plast	230 V ac	230 V ac	16 A	-20°C ... +50°C	CE, EAC, GS, RoHS	355 mm	FR/PL/CZ/SK	11 W	-45°C ... +70°C	IP20	Přepínač	Fluorescent lamp
KL 025 svítilna 230V AC, 50Hz, zásuvka CH, magnet Art: 02502.0-00 Zkopírováno	Světle šedá	Montáž magnetem	50 Hz	1 kg	230 V AC	Plast	230 V ac	230 V ac	10 A	-20°C ... +50°C	CE, EAC, GS, RoHS	355 mm	CH	11 W	-45°C ... +70°C	IP20	Přepínač	Fluorescent lamp
KL 025 svítilna se zásuvkou,230VAC,50Hz,magnetická,GB/IR Art: 02510.0-00 Zkopírováno	Světle šedá	Montáž magnetem	50 Hz	1 kg	230 V AC	Plast	230 V ac	230 V ac		-20°C ... +50°C	CE, EAC, GS, RoHS	355 mm		11 W	-45°C ... +70°C	IP20	Přepínač	Fluorescent lamp
KL 025 svítilna se zásuvkou,230VAC,50Hz,magnetická,I Art: 02512.0-00 Zkopírováno	Světle šedá	Montáž magnetem	50 Hz	1 kg	230 V AC	Plast	230 V ac	230 V ac	16 A	-20°C ... +50°C	CE, EAC, GS, RoHS	355 mm	IT	11 W	-45°C ... +70°C	IP20	Přepínač	Fluorescent lamp
KL 025 průhledný kryt svítilny Art: 09520.0-00 Zkopírováno	Transparentní					Plast				-20°C ... +50°C	CE, EAC, GS, RoHS, VDE				-45°C ... +70°C
KL 025 svítilna 120V AC, 60Hz, magnet Art: 02500.0-27 Zkopírováno		Montáž magnetem	50 Hz		120 V AC						CE, EAC, GS, RoHS						Přepínač	Fluorescent lamp
