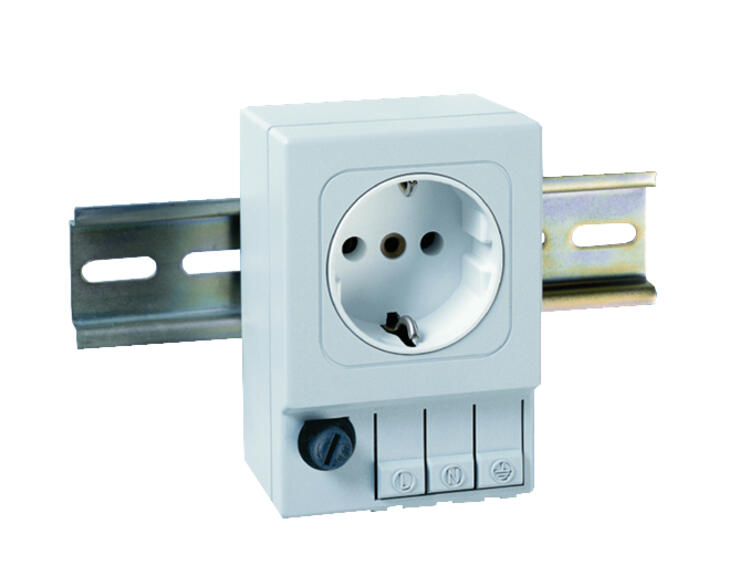

Zásuvka SD 035

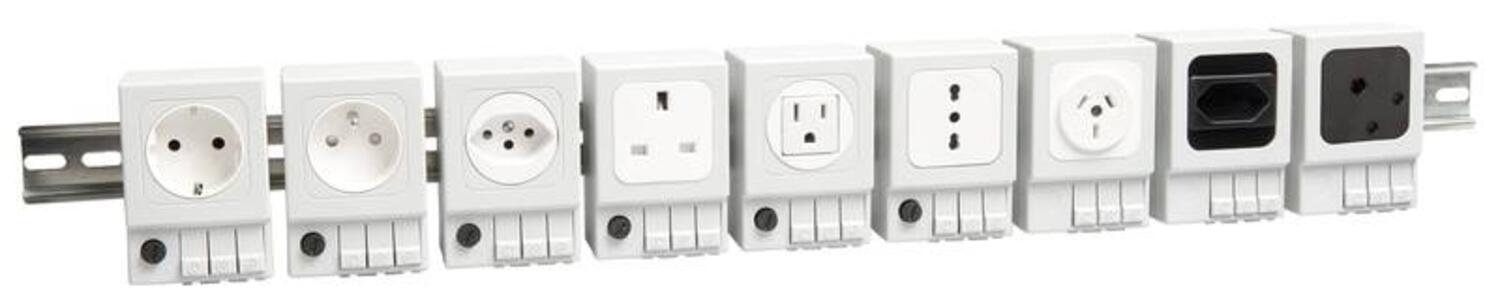

Zásuvka se jednoduchým způsobem instaluje na DIN lištu 35 mm a připojuje se rychlosvorkami bez šroubů. Zásuvky se vyrábějí v provedení pro většinu zemí a všechny jsou dostupné s pojistkou nebo bez pojistky.

Jednoduchá montáž klipsem na DIN lištu
Rychlé připojení pomocí pružinových svorek
S pojistkou nebo bez pojistky

Vybraná varianta

Uložit jako pdf

Technická data / Dokumenty

Popis produktu

Příslušenství a související produkty

Vybraná varianta

Specifikace

Barva	Světle šedá
Délka	92 mm
Druh montáže	Připnout, DIN lišta
Hmotnost	0,2 kg
Materiál plastového krytu	Plast
Napětí max.	250 V ac
Nominal socket current	6,3 A
Pojistka max.	6,3 A
Provozní teplota	-45°C ... +70°C
Provozní vlhkost	< 90% RH

Shoda s normami	EAC, RoHS
Šířka	62 mm
Socket	DE/DK/FI/NO/RU/SE
Teplota skladování	-45°C ... +70°C
Třída hořlavosti	UL94-V0
Třída krytí	IP20
Třída ochrany	I (uzemněný)
Vlhkost skladování	<90% RH
Výška	92 mm

Ke stažení

Rozměry a připojení

Nákresy

Popis produktu

Technické parametry

Menovité napätie	250 V AC max.
Menovitý prúd	16 A max. bez poistky, max 6,3 A s poistkou
Pripojenie	Tri pružinové svorky pre vodič s max. prierezom 2,5 mm²
Montáž	Rýchloupínací úchyt pre montáž na DIN lištu 35 mm
Súlad s normami	. UL súbor E222026.

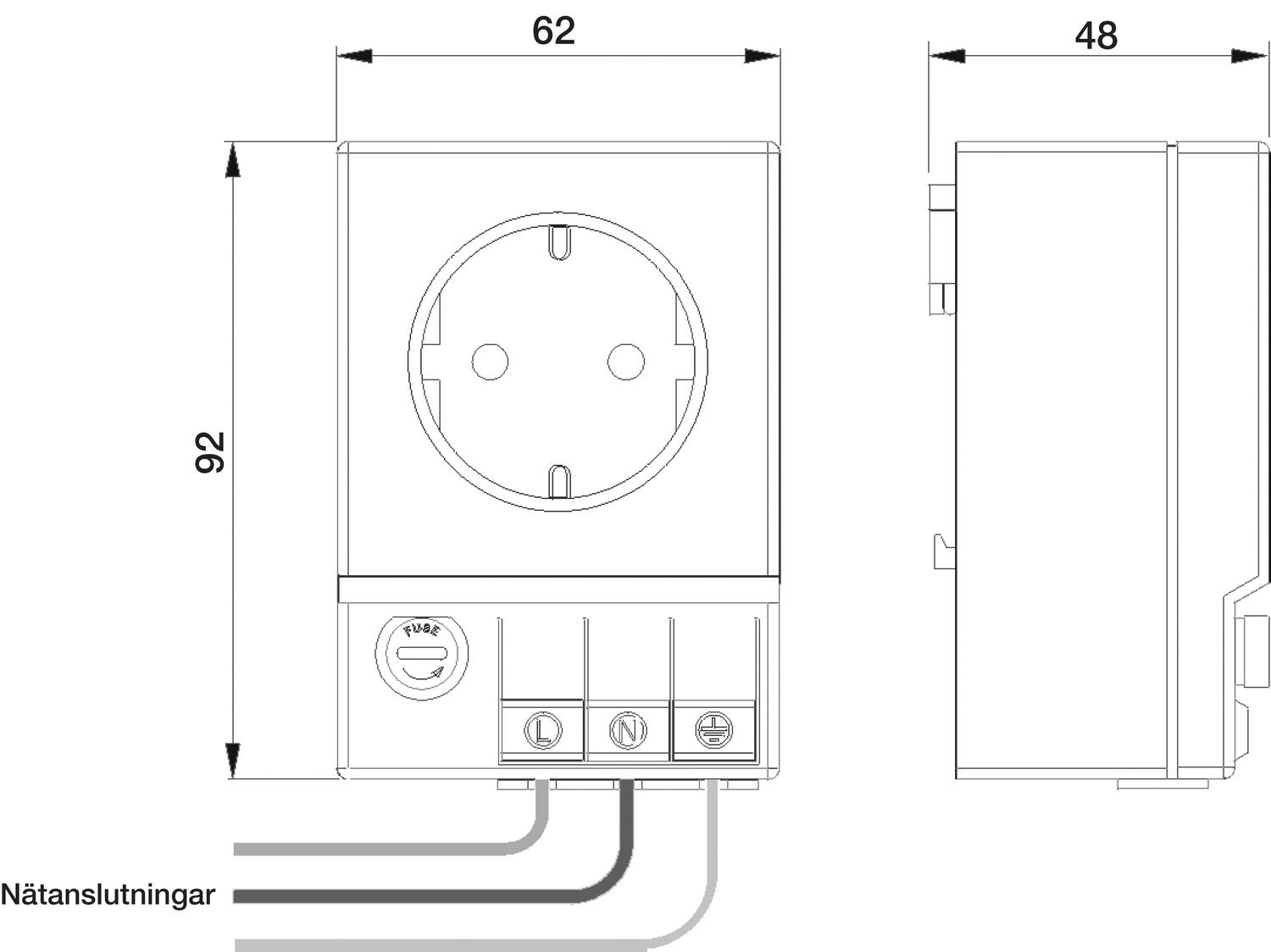

Rozměry

Dimension sketch

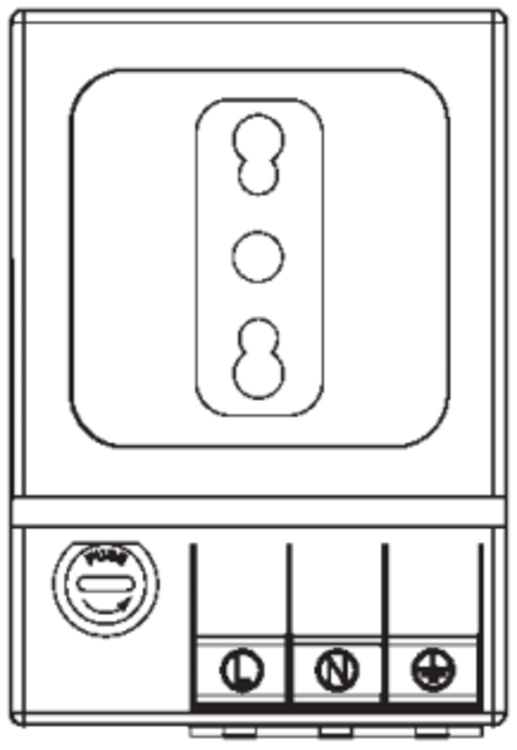

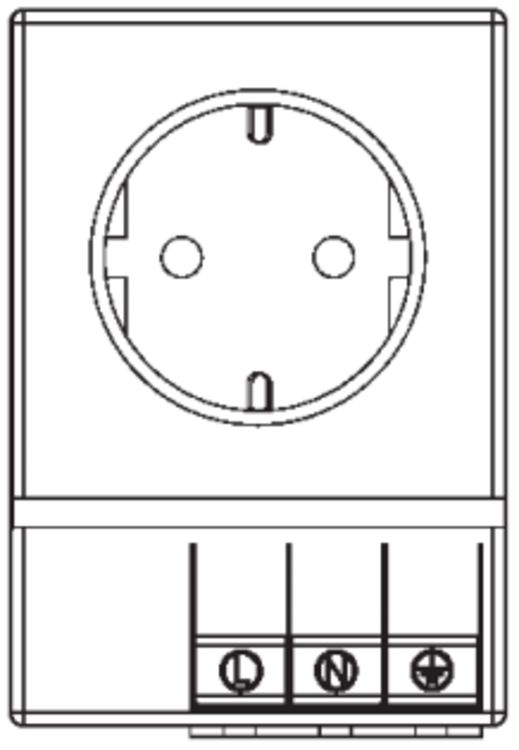

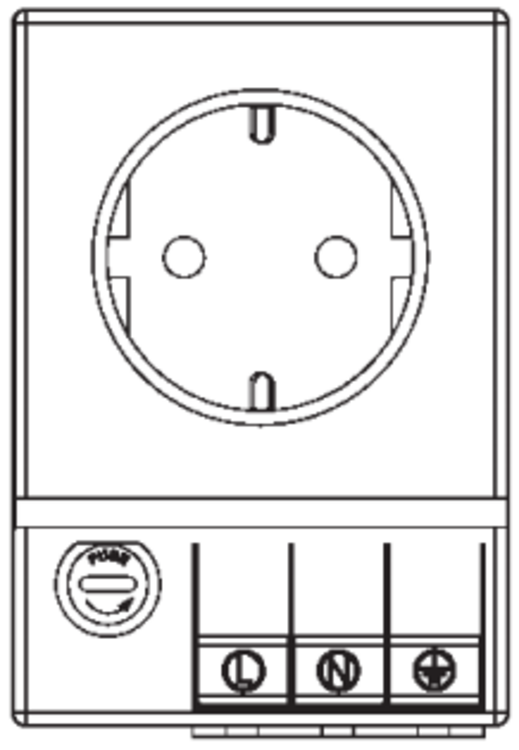

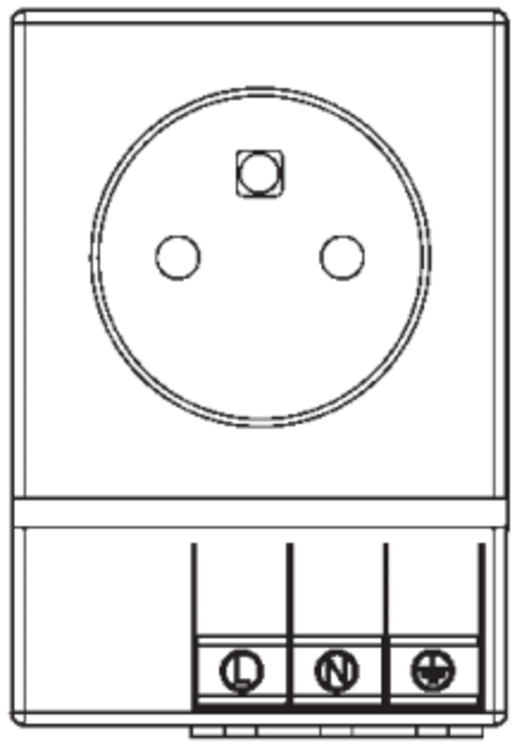

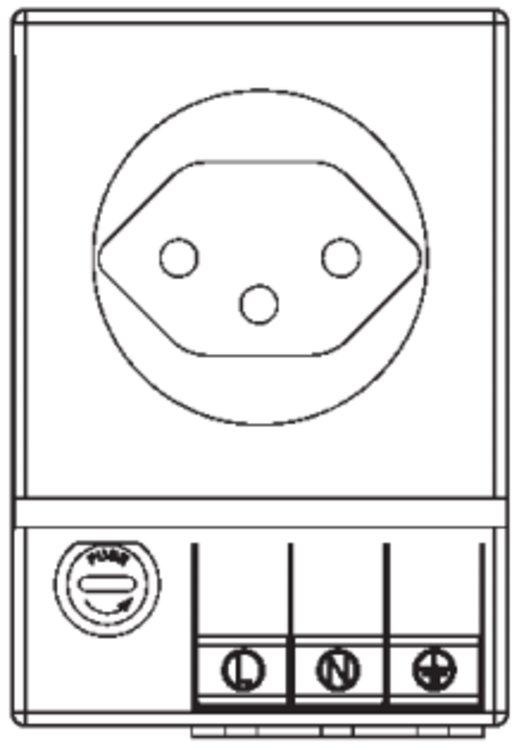

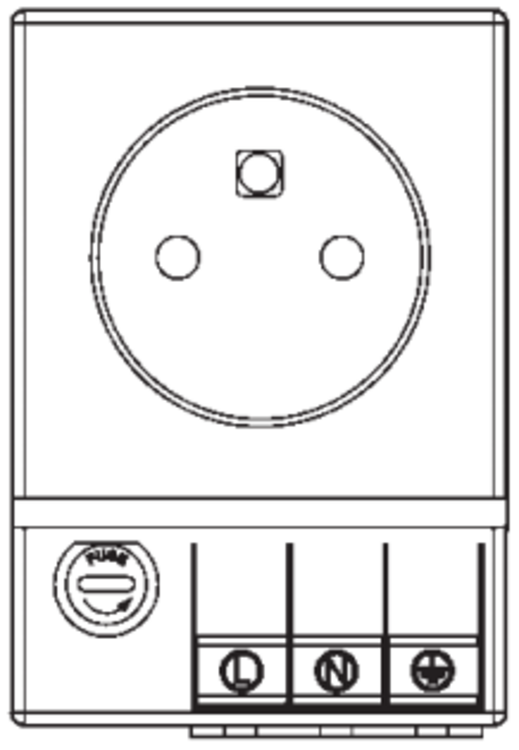

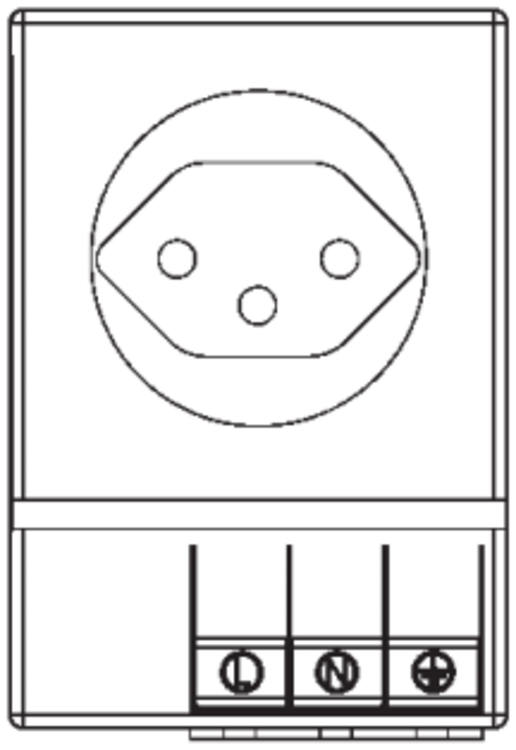

Německo Skandinávie, Rusko (1)	Francie, Česko, Slovensko (2)	Švýcarsko (3)

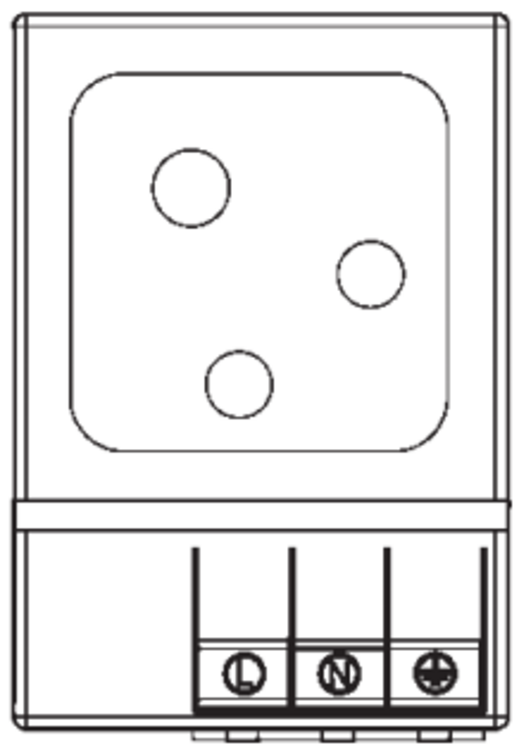

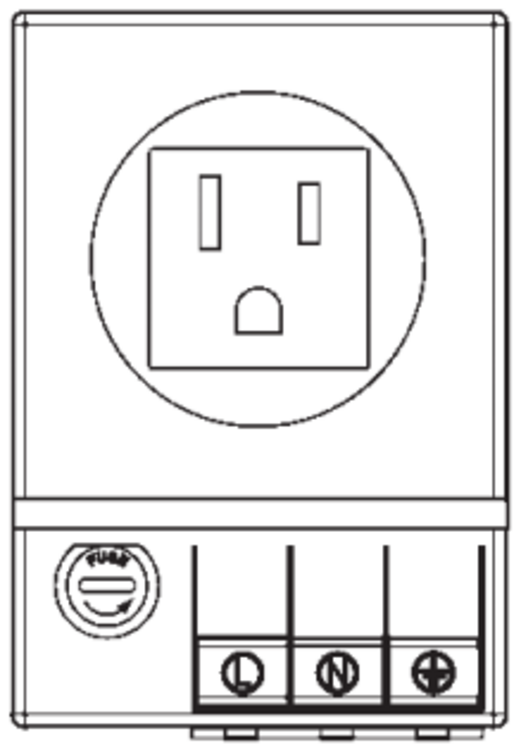

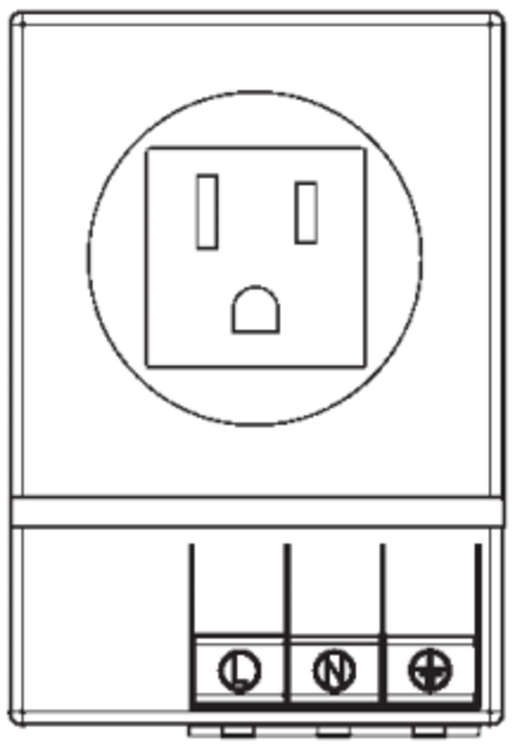

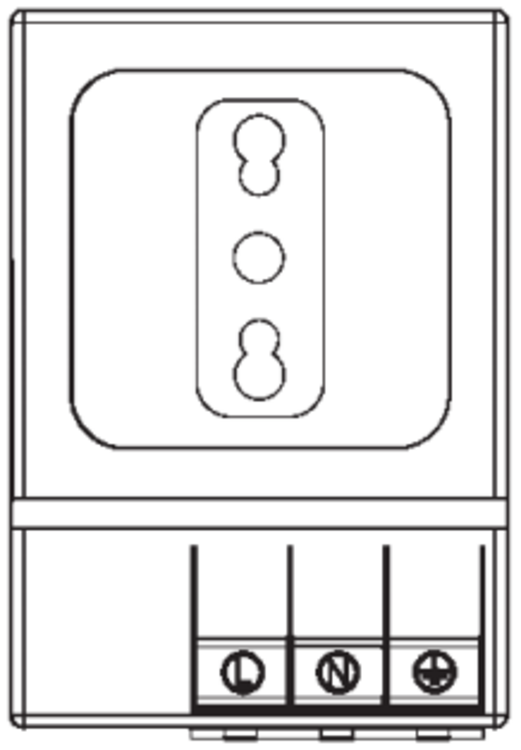

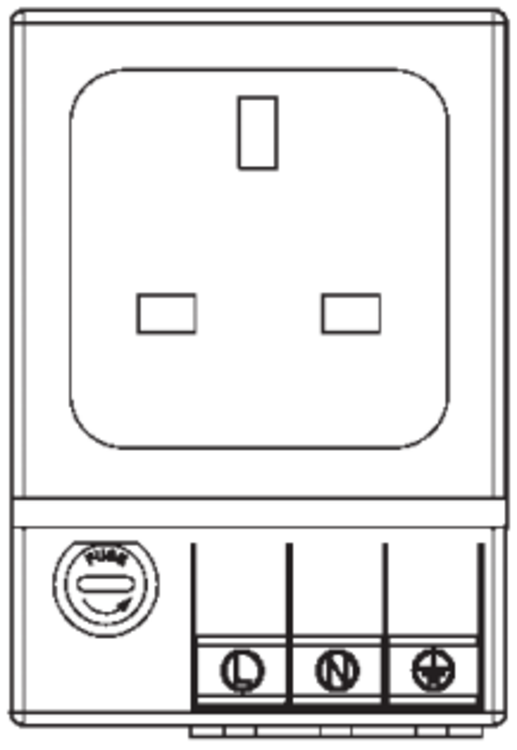

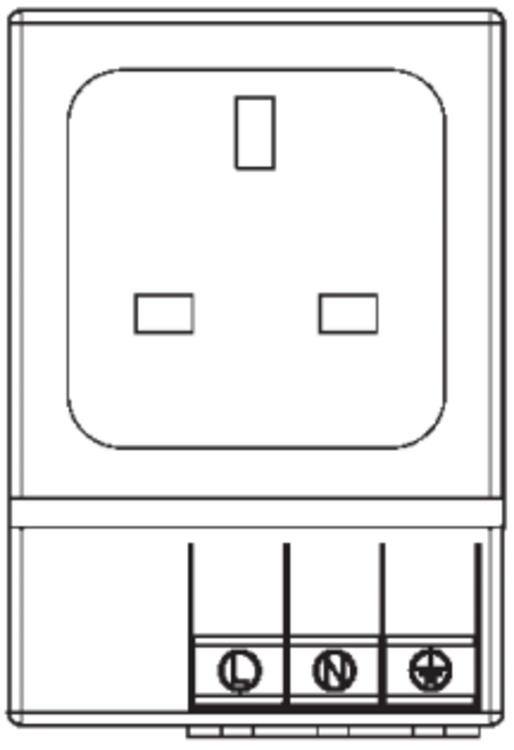

Velká Británie/Irsko (4)	USA/Kanada (5)	Itálie (6)
		3

Objednací informace

Objednací číslo	Popis
	S pojistkou
03500.0-00	Elektrická zásuvka pro montáž na DIN lištu,	provedení pro, Německo/Skandinávie/Rusko (1) s držákem pojistky
03501.0-00		provedení pro Francii/ Česko/Slovensko/Polsko (2) s držákem pojistky
03502.0-00		provedení pro Švýcarsko (3) s držákem pojistky
03503.0-00		provedení pro Velkou Británii (4) s držákem pojistky
03504.0-00		provedení pro USA/Kanadu (5) s držákem pojistky
03505.0-00		provedení pro Itálii (6) s držákem pojistky

	Bez pojistky
03500.0-01	EElektrická zásuvka pro montáž na DIN lištu,	provedení pro, Německo/Skandinávie/Rusko (1) bez držáku pojistky
03501.0-01		provedení pro Francii/ Česko/Slovensko/Polsko (2) bez držáku pojistky
03502.0-01		provedení pro Švýcarsko (3) bez držáku pojistky
03503.0-01		provedení pro Velkou Británii (4) bez držáku pojistky
03504.0-01		provedení pro USA/Kanadu (5) bez držáku pojistky
03505.0-01		provedení pro Itálii (6) bez držáku pojistky

Příslušenství

Objednací číslo	Nominal socket current	Pojistka max.	Shoda s normami	Socket
SD 035 zásuvka D/RUS, s pojistkou, 6.3A Art: 03500.0-00 Zkopírováno	6,3 A	6,3 A	EAC, RoHS	DE/DK/FI/NO/RU/SE
SD 035 zásuvka D/RUS, 16A Art: 03500.0-01 Zkopírováno	16 A	16 A	EAC, RoHS	DE/DK/FI/NO/RU/SE
SD 035 zásuvka CZ/SK/FR/PL, s pojistkou, 6.3A Art: 03501.0-00 Zkopírováno	6,3 A	6,3 A	RoHS	FR/PL/CZ/SK
SD 035 zásuvka CZ/SK/FR/PL, 16A Art: 03501.0-01 Zkopírováno	16 A	16 A	RoHS	FR/PL/CZ/SK
SD 035 zásuvka CH, s pojistkou, 6.3A Art: 03502.0-00 Zkopírováno	6,3 A	6,3 A	RoHS	CH
SD 035 zásuvka CH, 10A Art: 03502.0-01 Zkopírováno	10 A	10 A	RoHS	CH
SD 035 zásuvka GB/IRL, s pojistkou, 6.3A Art: 03503.0-00 Zkopírováno	6,3 A	6,3 A	RoHS	UK/IE
SD 035 zásuvka GB/IRL, 13A Art: 03503.0-01 Zkopírováno	13 A	13 A	RoHS	UK/IE
SD035 Zásuvka s pojistkou 125VAC USA/CND Art: 03504.0-00 Zkopírováno	6,3 A	6,3 A	cULus, RoHS, UL	USA/CA
SD 035 zásuvka USA/CND, 15A, 125V Art: 03504.0-01 Zkopírováno	15 A	15 A	cULus, RoHS, UL	USA/CA
SD 035 zásuvka I, s pojistkou, 6.3A Art: 03505.0-00 Zkopírováno	6,3 A	6,3 A	RoHS	IT
SD 035 zásuvka I, 16A Art: 03505.0-01 Zkopírováno	16 A	16 A	RoHS	IT

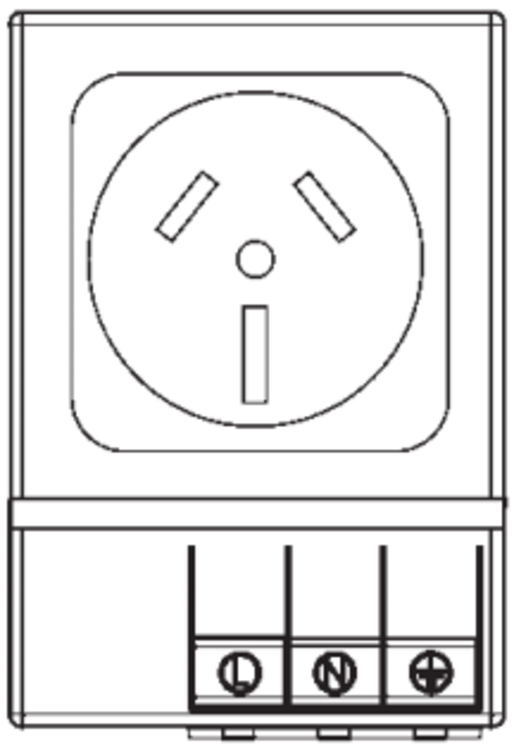

SD 035 zásuvka AU, 10A Art: 03507.0-01 Zkopírováno	10 A	10 A	RoHS	AUS
SD 035 zásuvka AU, 10A Art: 03508.0-01 Zkopírováno	10 A	10 A	RoHS	AUS
