STEGO

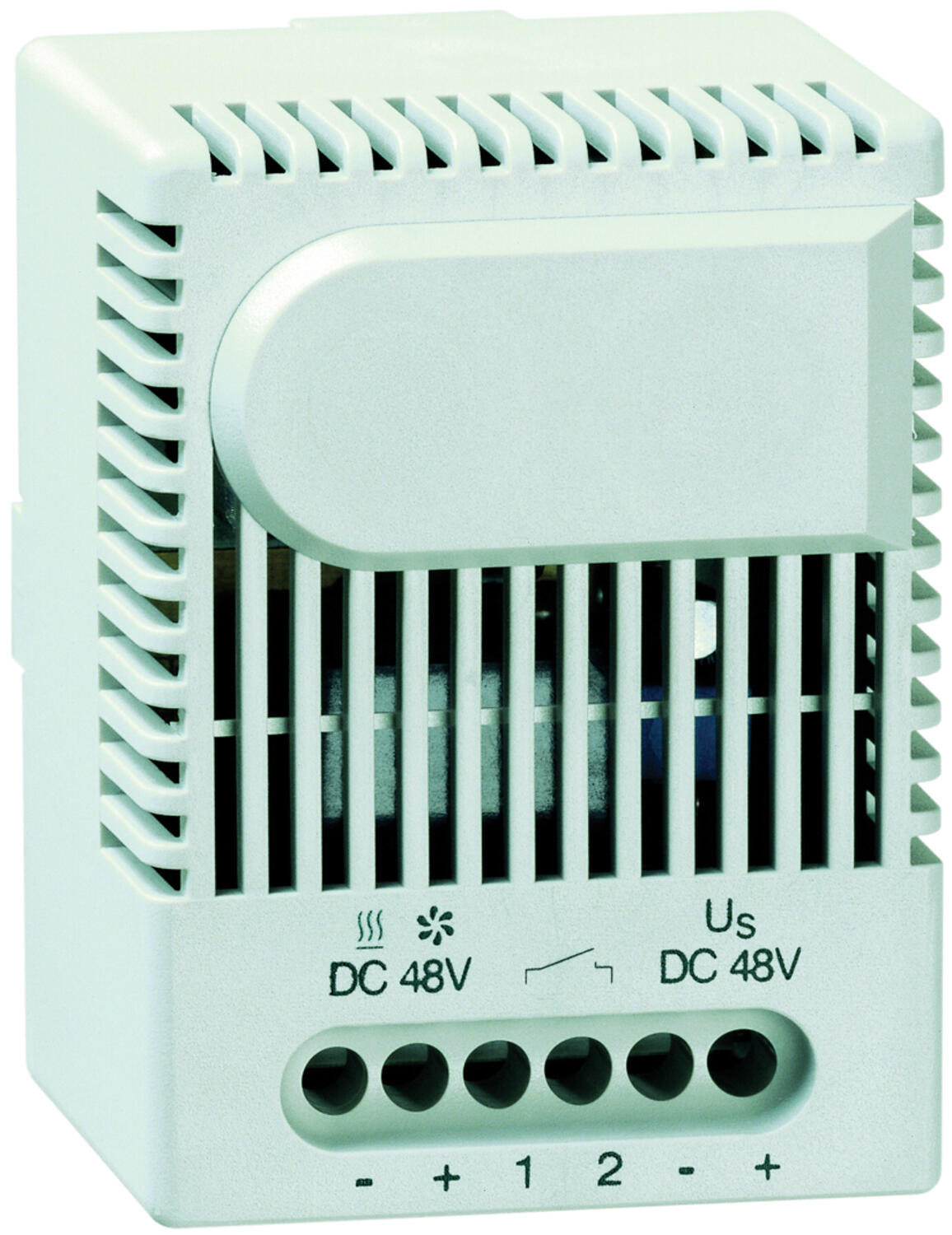

Spínací modul SM010
- Vysoký spínaný výkon DC
- Kompaktní konstrukce
- Uchycení příchytkou na DIN-lištu
Vybraná varianta
Vybraná varianta
Specifikace
| Barva | Světle šedá |
|---|---|
| EMC | EN 55014-1-2, EN 61000-3-2, EN 61000-3-3 |
| Hloubka | 46 mm |
| Hmotnost | 0,09 kg |
| Materiál plastového krytu | Plast |
| Náběh max. | 16 A |
| Napětí max. | 28 V ac |
| Napětí min | 20 V dc |
| Odolnost kontaktů | <10 mΩ |
| Provozní teplota | -45°C ... +70°C |
| Provozní vlhkost | < 90% RH |
|---|---|
| Shoda s normami | CE, EAC, RoHS, VDE |
| Šířka | 50 mm |
| Teplota skladování | -45°C ... +70°C |
| Třída hořlavosti | UL94-V0 |
| Třída krytí | IP20 |
| Typ kontaktu | 1 NO |
| Vlhkost skladování | <90% RH |
| Výška | 67 mm |
Popis produktu
Spínací modul pro zapínání stejnosměrných zařízení vysokého výkonu. K ovládání spínacího modulu lze přes oddělený vstup připojit termostat nebo hygrostat. Spínací modul se dodává s ovládáním 24 V a DC 48 V .
Technické parametry
Typ kontaktu | NO (spínací kontakt) |
Přechodový odpor kontaktu | <10 mΩ |
Životnost | >100,000 sepnutí |
EMC | Podle EN 55014-1-2, EN 61000-3-2, EN 61000-3-3 |
Připojení | 6-pólová svorka, utahovací moment max. 0,5 Nm; pevný vodič (drát) 2,5 mm²; lanko s izolací 1,5 mm² |
Montáž | Rychloupínací úchyt pro montáž na DIN lištu 35 mm |
Kryt | Plast, UL 94 V-0, světle šedý |
Hmotnost | 85 g |
Skladovací teplota | -45 °C až +70 °C |
Třída krytí | IP20 |
Spínací modul 24 V DC | 24–28 V DC |
Max. spínaný výkon | 28 V 16 A (odporová zátěž) |
Spínací modul 48 V DC | 38–56 V DC |
Max. spínaný výkon | 56 V 16 A (odporová zátěž) |
Schválení |
|

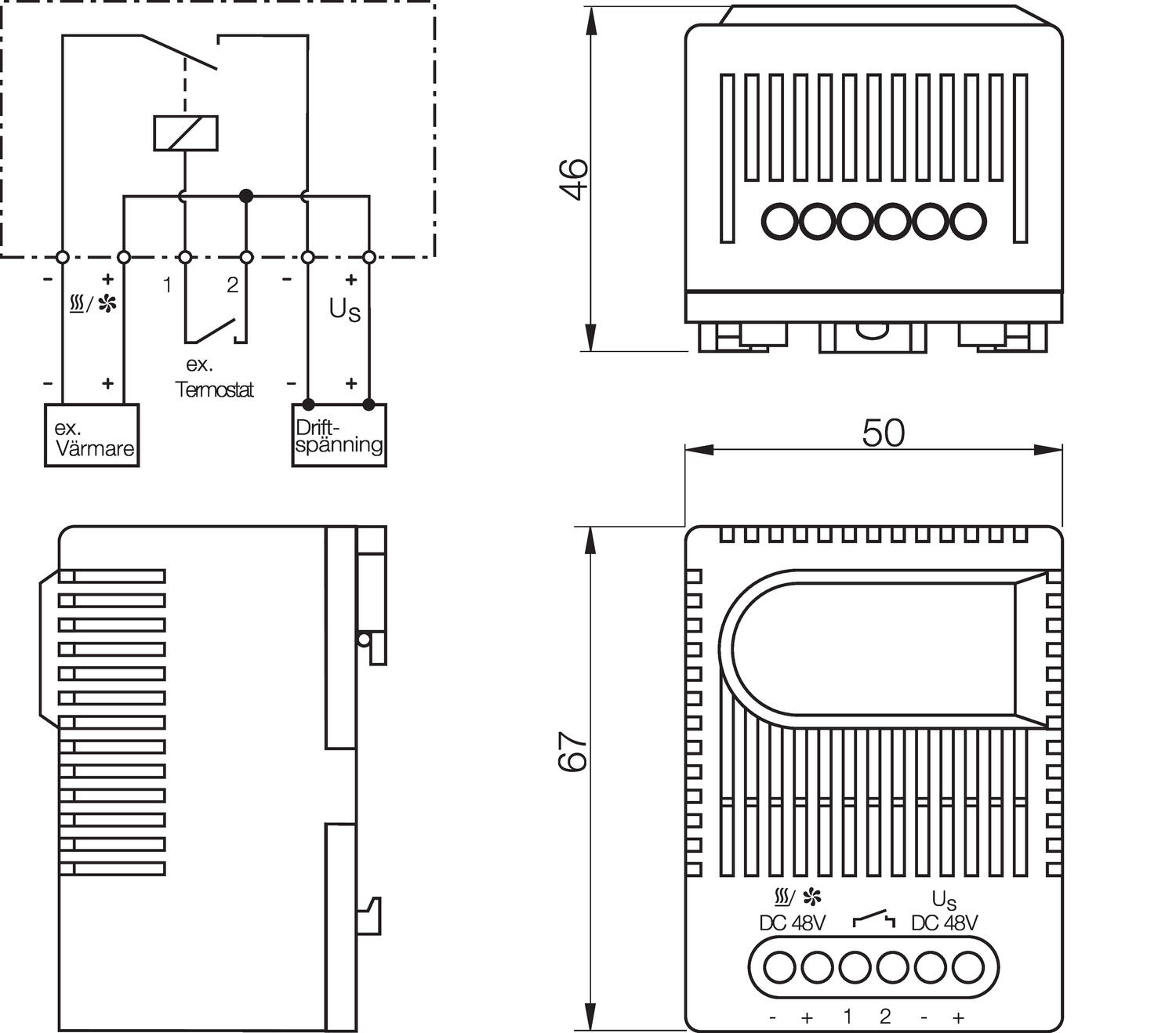

Rozměry
|

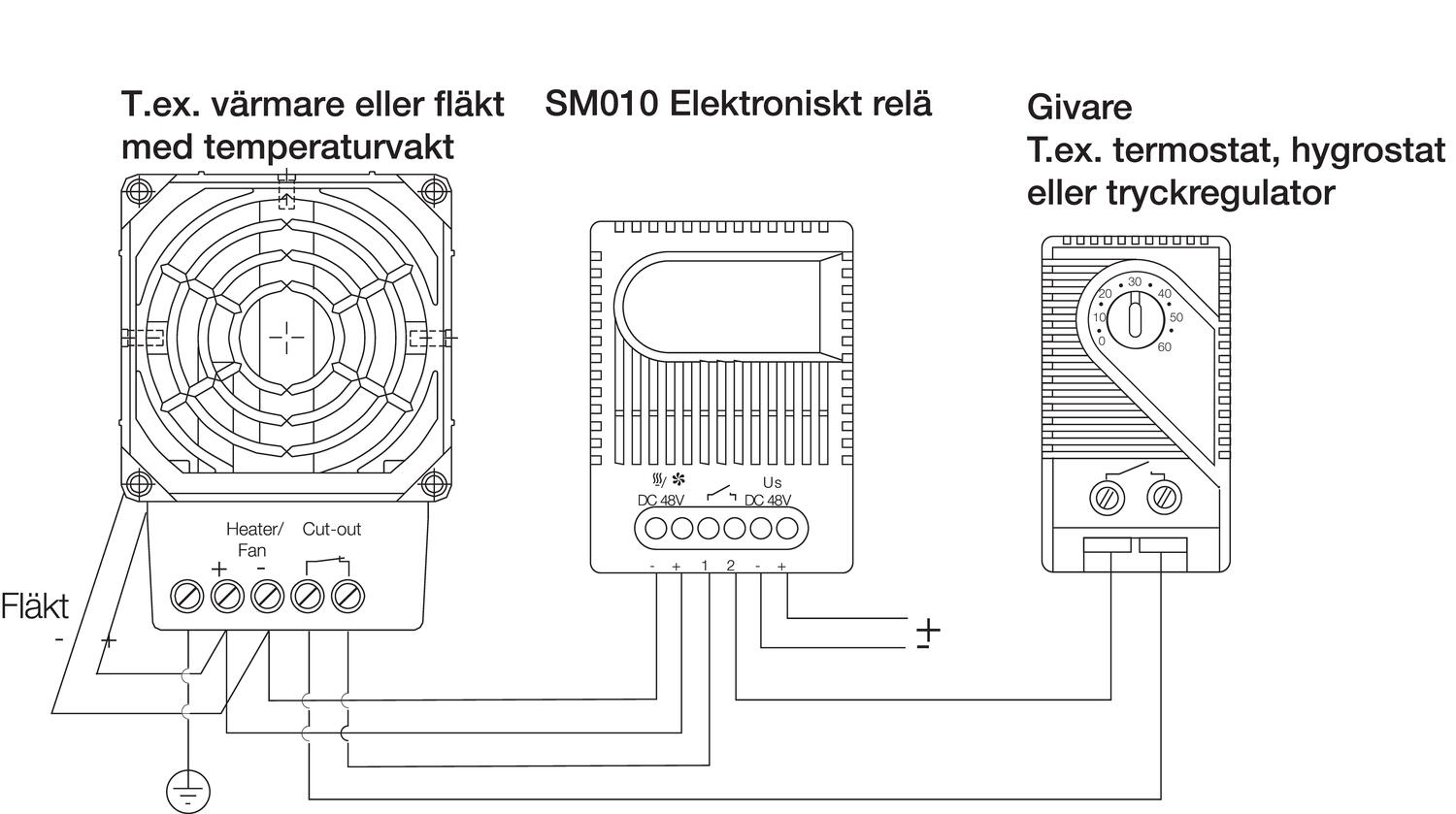

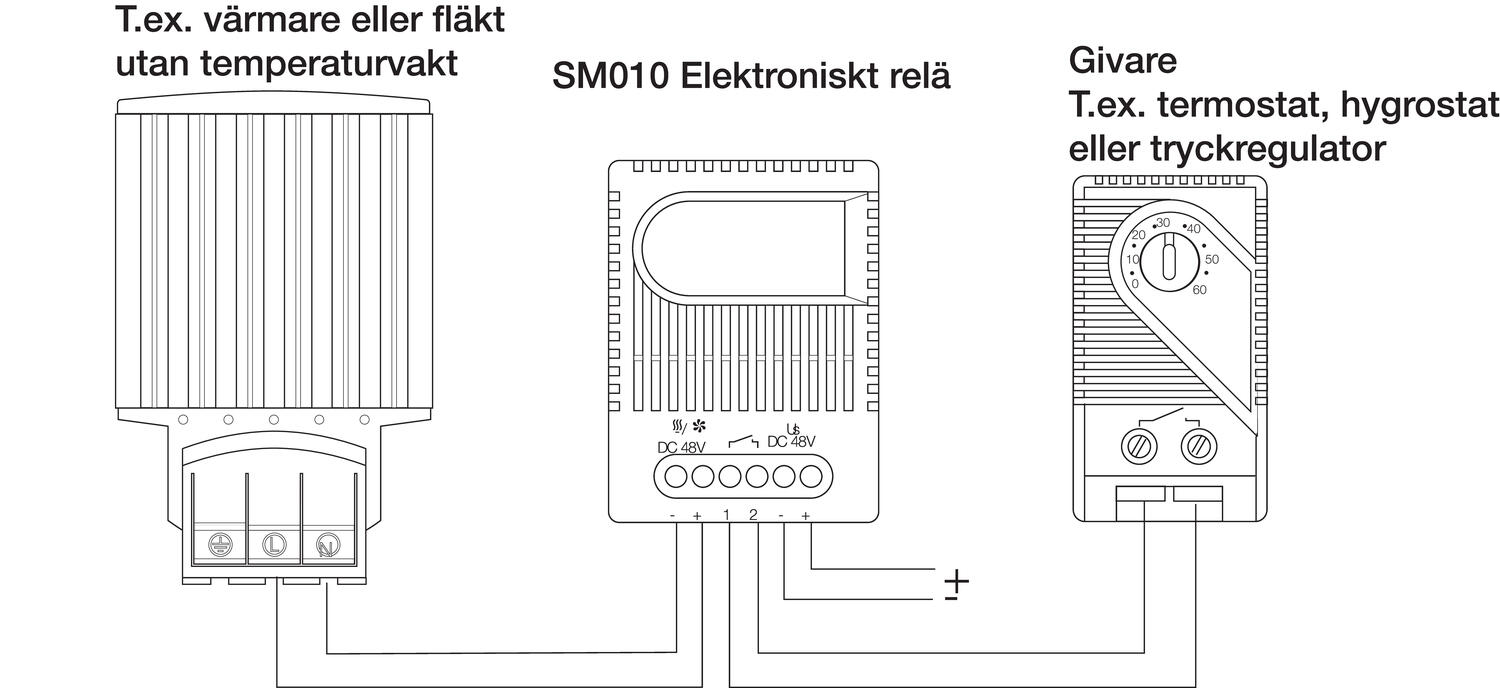

Připojení
|
|
Objednací informace
Objednací číslo | Popis | E-kód |
01001.0-00 | Spínací modul SM010, 24 V DC, 16 A | E2599054 |
01000.0-00 | Spínací modul SM010, 48 V DC, 16 A | E2599055 |
