STEGO
Control range temperature from | 41 °F |
---|---|
Control range temperature to | 15 °C |
Hloubka | 33 mm |
Hmotnost | 0,023 kg |
Materiál plastového krytu | Plast |
Náběh max. | 16 A |
Napětí max. | 250 V ac |
Odolnost kontaktů | <20 mΩ |
Provozní teplota | -40°C ... +80°C |
Shoda s normami | CE, CSA, cULus, EAC, EMC, RoHS, UL E164102, VDE |
Šířka | 33 mm |
---|---|
Switch off temperature NC | 15 °C |
Switch on temperature NC | 5 °C |
Teplota skladování | -45°C ... +80°C |
Tolerance for switch on | ±5K |
Tolerance switch off | ±5K |
Třída krytí | IP20 |
Výška | 47 mm |
Termostat s fixním nastavením teploty je určen pro použití tam, kde je potřeba předejít škodám vzniklým z neoprávněné nebo neúmyslné změny nastavení teplot.

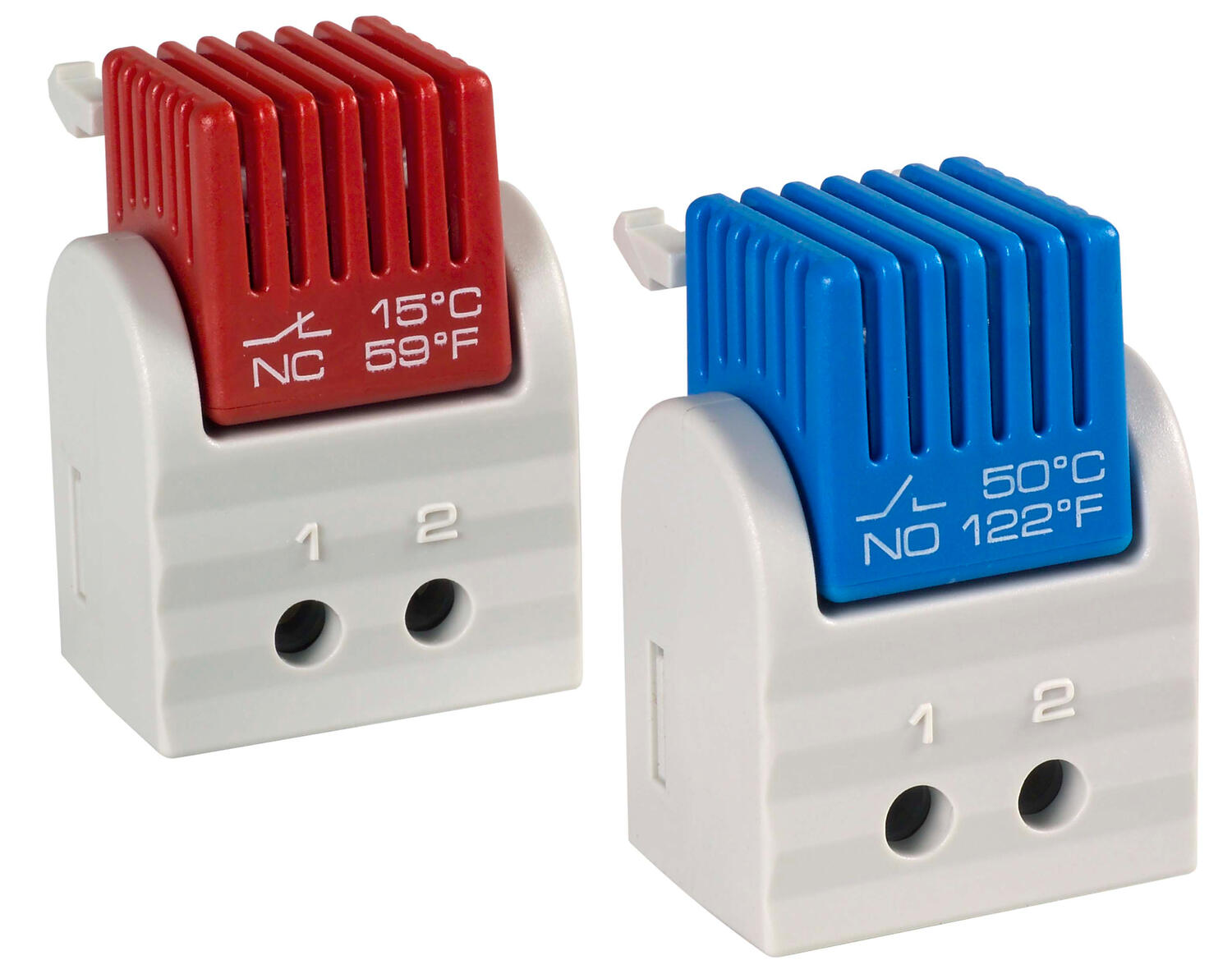

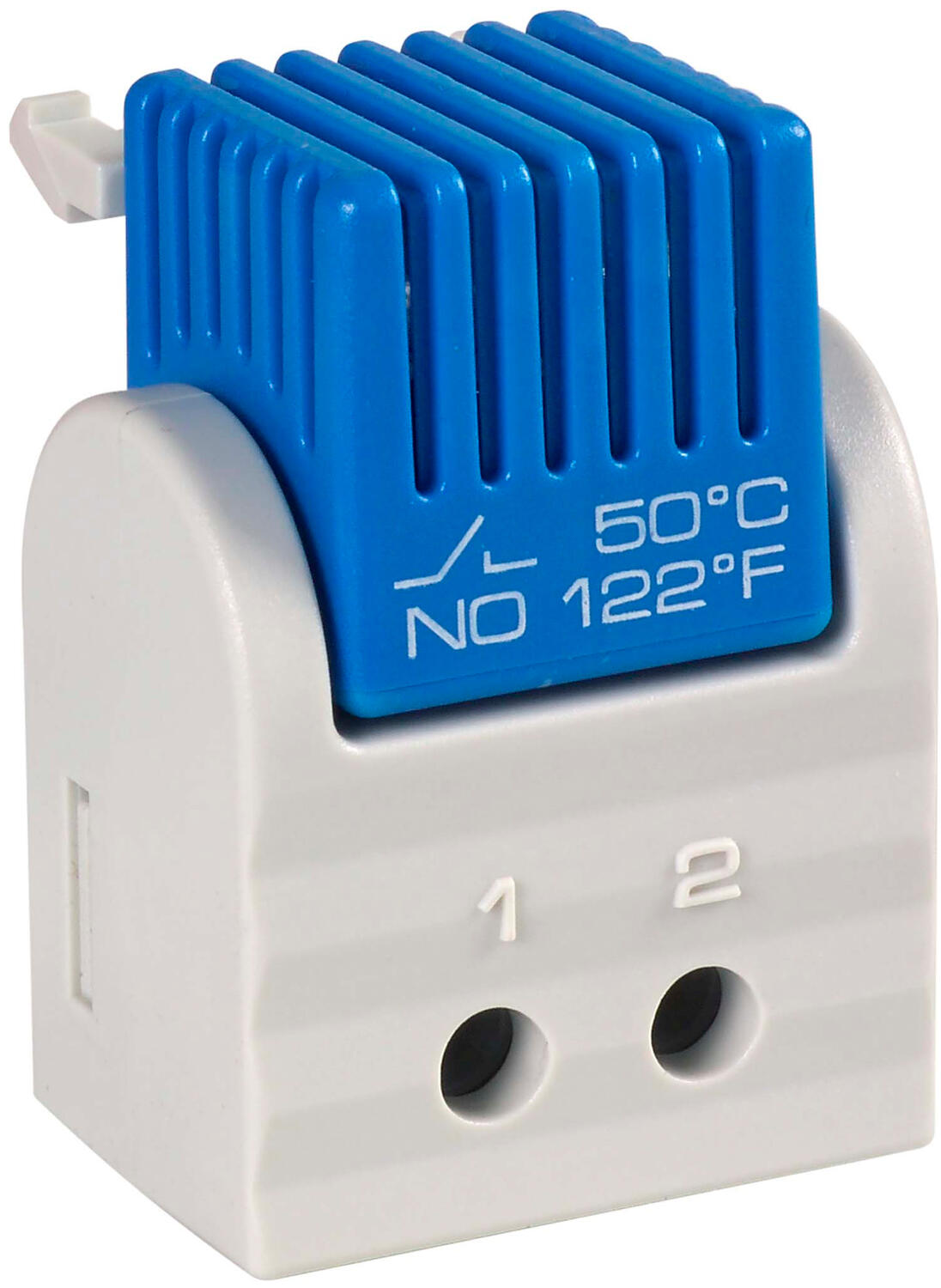

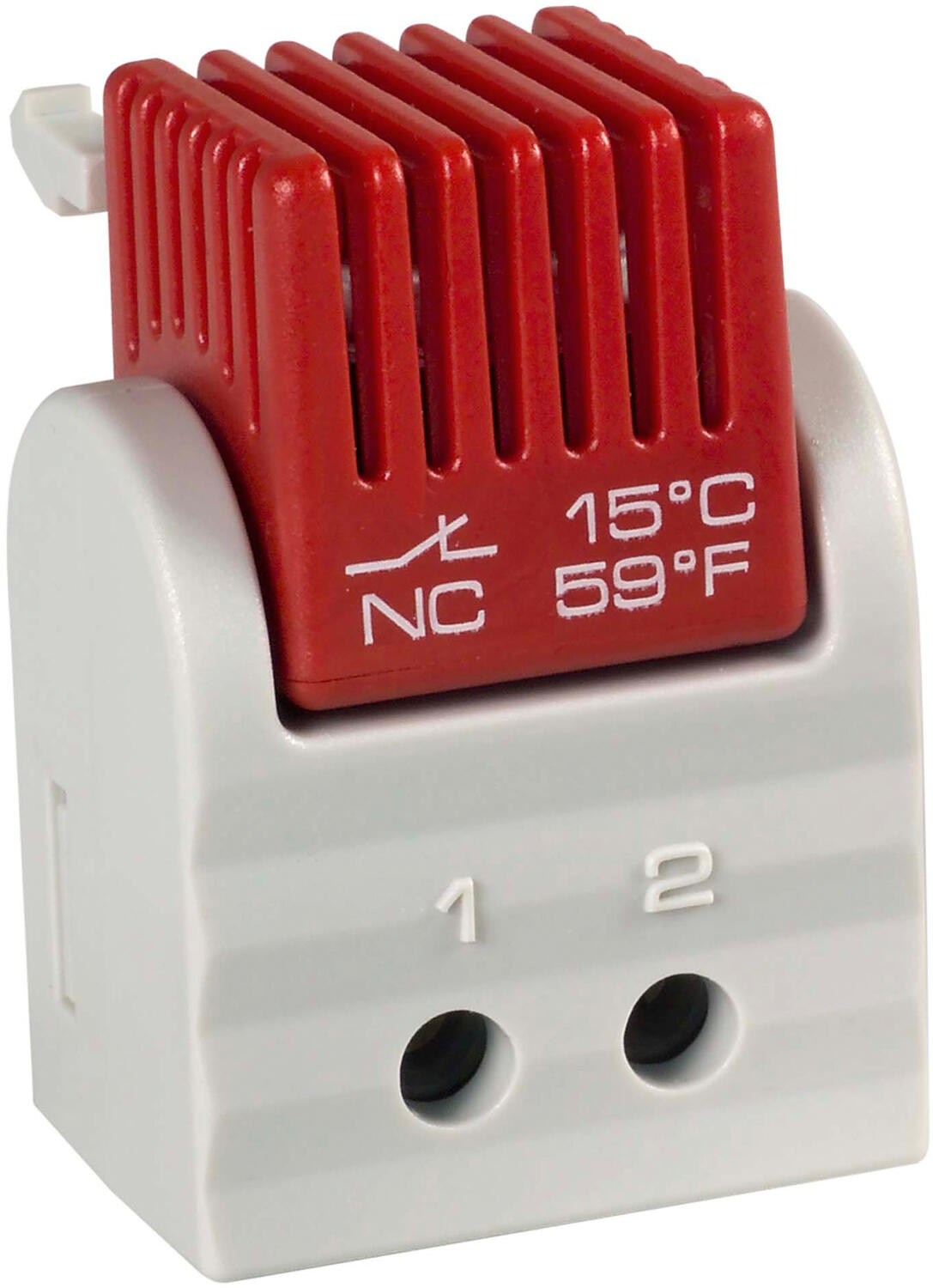

Termostat s fixně nastavenou teplotou FTO 011 (NC) Termostat (červený kryt) pro regulaci topných těles nebo zapínání signalizačních zařízení při poklesu teploty pod minimální hodnotu. Kontakt rozpíná při rostoucí teplotě. Termostat s fixně nastavenou teplotou FTS 011 (NO) Termostat (modrý kryt) pro regulaci ventilátorů s filtrem, tepelných výměníků, chladících zařízení nebo pro zapínání signalizačních zařízení při překročení teplotního limitu. Kontakt zapíná při rostoucí teplotě.
Snímání | Bimetal |
Kontakt | Mžikový kontakt NO nebo NC |
Max. spínaný výkon | 240 V AC 5(1.6) A |
Max. spínaný proud | 10 A |
Kryt | Plast, UL94 V0, světle šedý |
Připojení | Dvoupólová svorka pro max. průřez vodiče 2,5 mm² |
Montáž | Rychloupínací úchyt pro montáž na DIN lištu 35 mm |
Stupeň krytí | IP20 |
Přechodový odpor kontaktu | <20 mΩ |
Elektrická životnost | >100,000 přepnutí |

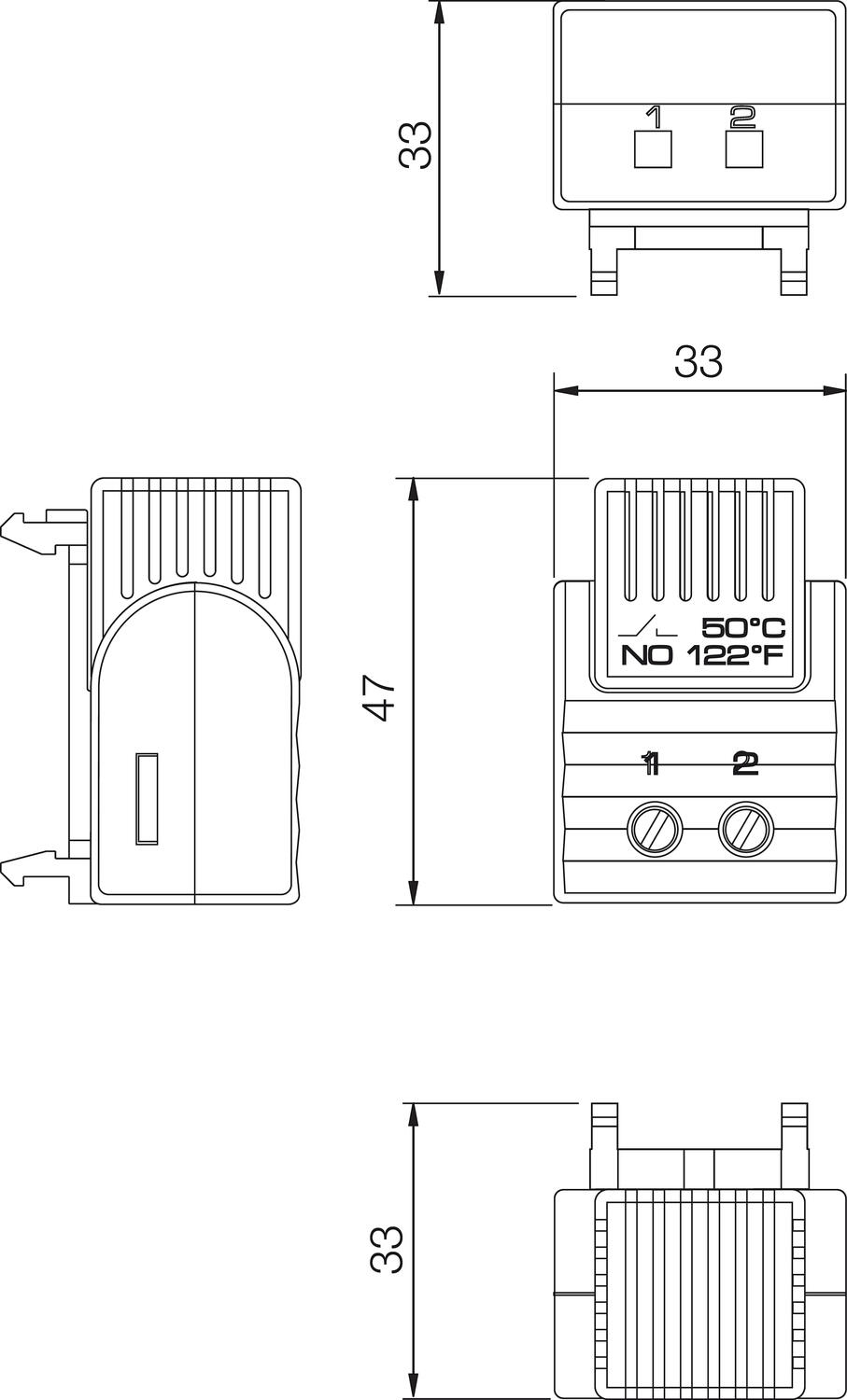

Rozměry | 47x33x33 mm |
Provozní teplota | -20 °C až +80 °C (-4 až 176 °F) |
Skladovací teplota | -45 °C až + 80 °C (-49 až +176 °F) |
EMC | Podle EN 55014-1-2, EN 61000-3-2, EN 61000-3-3 |
Hmotnost | 23 g |
Soulad s normami |
|

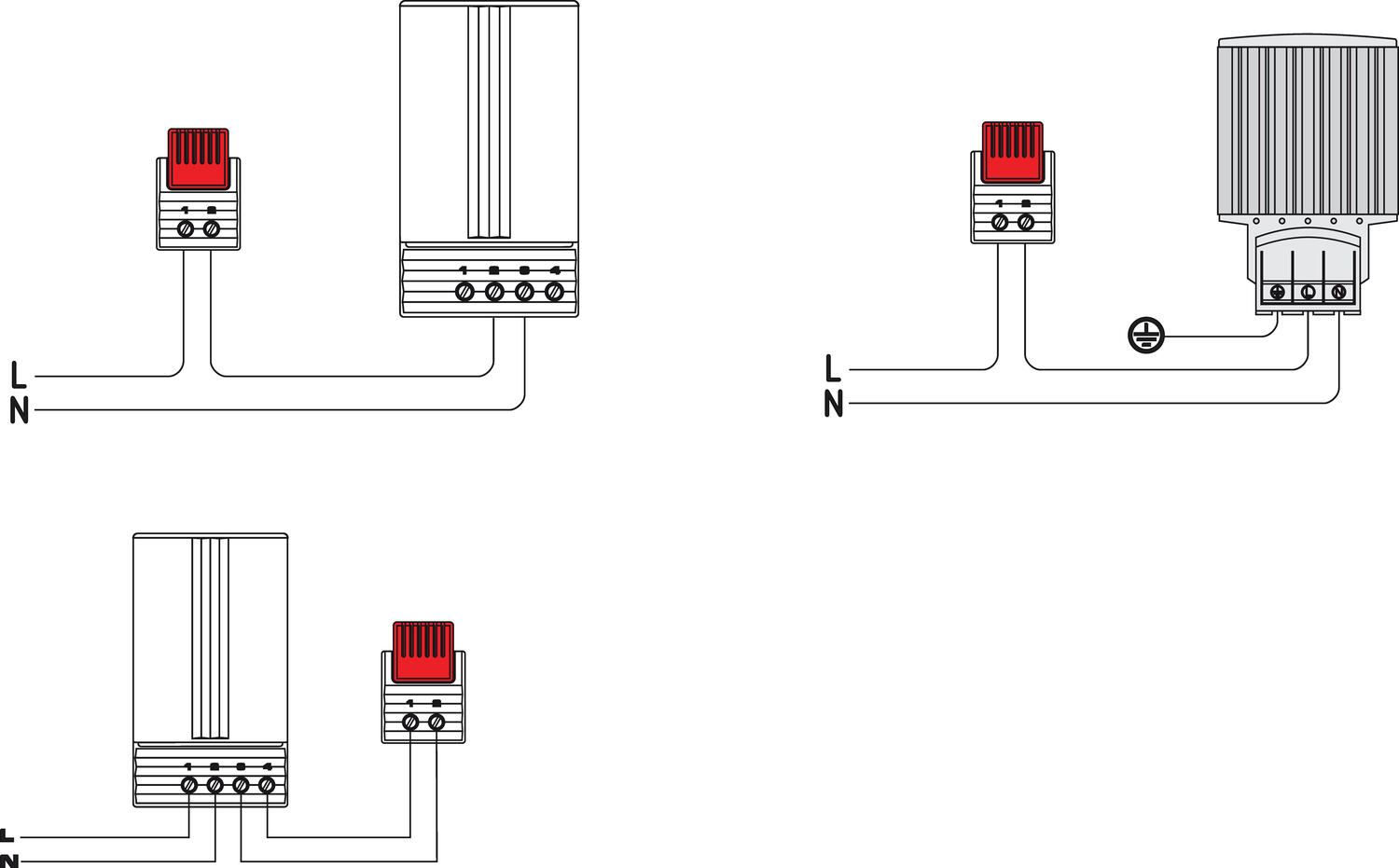

FTO 011 Příklad zapojení | FTS 011 Příklad zapojení |
Objednací číslo. | Popis | Kontakt | Teplota vypnutí | Teplota zapnutí | E-number |
01160.0-00 | Termostat FTO011, topení | Vypnutí (NC) | 15 °C/59 °F (±5 K) | 5 °C/41 °F (±5 K) | E2599080 |
01160.0-01 | Termostat FTO011, topení | Vypnutí (NC) | 25 °C/77 °F (±5 K) | 15 °C/59 °F (±5 K) | E2599081 |
|
|
|
|
|
|
|
|
| Teplota zapnutí | Teplota vypnutí |
|
01161.0-00 | Termostat FTS011, chlazení | Zapnutí (NO) | 50 °C/122 °F (±6 K) | 40 °C/104 °F (±7 K) | E2599082 |
01161.0-01 | Termostat FTS011, chlazení | Zapnutí (NO) | 60 °C/140 °F (±6 K) | 50 °C/122 °F (±7 K) | E2599083 |
01161.0-02 | Termostat FTS011, chlazení | Zapnutí (NO) | 35 °C/95 °F (±6 K) | 25 °C/77 °F (±7 K) | E2599084 |
Případová studie z oblasti papírenského a chemického průmyslu
DIRIS A-200 je nový měřič kvality energie, navržený pro univerzální a intuitivní integraci
Lutzeho elektronické pojistky nemají žádné mechanické části, ale jsou postaveny na procesoru, který měří proud.
DIN lišty jsou jedním z nejběžnějších způsobů montáže elektrických komponentů v průmyslových aplikacích.
Informace přímo z displeje vašeho napájecího zdroje. Věděli jste, že informace můžete získat přímo z vašeho napájecího zdroje?
Lütze přichází s novým aktualizovaným designem své elektronické pojistky, ale zachová si stejné číslo výrobku jako dříve.
|
|
|
|
|
||
---|---|---|---|---|---|---|
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
Objednací číslo | Control range temperature from | Control range temperature to | Switch off temperature NC | Switch off temperature NO | Switch on temperature NC | Switch on temperature NO | Tolerance for switch on | Tolerance switch off | Cena | ||
---|---|---|---|---|---|---|---|---|---|---|---|
![]()
FTO 011 fixní termostat +15ºC /+5ºC, NC
Art:
01160.0-00
Zkopírováno
|
41 °F
|
15 °C
|
15 °C
|
|
5 °C
|
|
±5K
|
±5K
|
| ||
![]()
FTO 011 fixní termostat +15ºC /+25ºC, NC
Art:
01160.0-01
Zkopírováno
|
59 °F
|
25 °C
|
25 °C
|
|
15 °C
|
|
±5K
|
±5K
|
| ||
![]()
FTO 011 fixní termostat 10°C / 0°C NC
Art:
01160.0-05
Zkopírováno
|
32 °F
|
10 °C
|
10 °C
|
|
0 °C
|
|
±5K
|
±5K
|
| ||
![]()
FTS 011 fixní termostat +40ºC /+50ºC, NO
Art:
01161.0-00
Zkopírováno
|
104 °F
|
50 °C
|
|
50 °C
|
|
40 °C
|
±6K
|
±7K
|
| ||
![]()
FTS 011 fixní termostat +60ºC /+50ºC, NO
Art:
01161.0-01
Zkopírováno
|
122 °F
|
60 °C
|
|
60 °C
|
|
50 °C
|
±6K
|
±7K
|
| ||
![]()
FTS 011 fixní termostat +25ºC /+35ºC, NO
Art:
01161.0-02
Zkopírováno
|
77 °F
|
35 °C
|
|
35 °C
|
|
25 °C
|
±6K
|
±7K
|
|
Vyberte variantu ze seznamu
