Hmotnost | 80 g |
---|---|
Izolace propojení/lišta | 2500 V |
Izolace propojení/propojení | 2500 V |
Materiál | Lexan |
Min. spínací napětí | 250 V |
Moment utažení | 1 |
Připojení více vodičů | 0,35-2,5 mm² |
Provozní teplota max. | 60 °C |
---|---|
Provozní teplota min. | -30 °C |
Teplota skladování do | 80 °C |
Teplota skladování od | -40 °C |
Velikost šroubu | M3.5, Philips (combo) |
Vypínací proud | 10 A |
Typ | S4B | S4L, S4P, S4PO |
Pro relé | C4 | C4 |
Popis | Šroubovací patice | S4L: Patice s pájecími oky |
Připojení | ||
Jmenovitá zátěž | 10 A /250 V | |
Izolační napětí mezi kontakty | 2500 V | |
IIzolační napětí kontakt/ lišta | 2500 V | - |
Velikost šroubů | M3 | - |
Utahovací moment pro připojení | 1.2 Nm | - |
|
|
|
| ||
Pevný vodič | 4 mm² 2x2.25 mm² | - |
Lankový vodič | 22-14 AWG | - |
Materiál | cicoloy | |
Hmotnost | 75 g | 12 g |
Provozní teplota | -20 °C až +60 °C | |
Homologace | aktuální informace poskytneme na vyžádání |
S4B | S4L, S4P, S4PO |
Objednací čísla | Popis | E-kód |

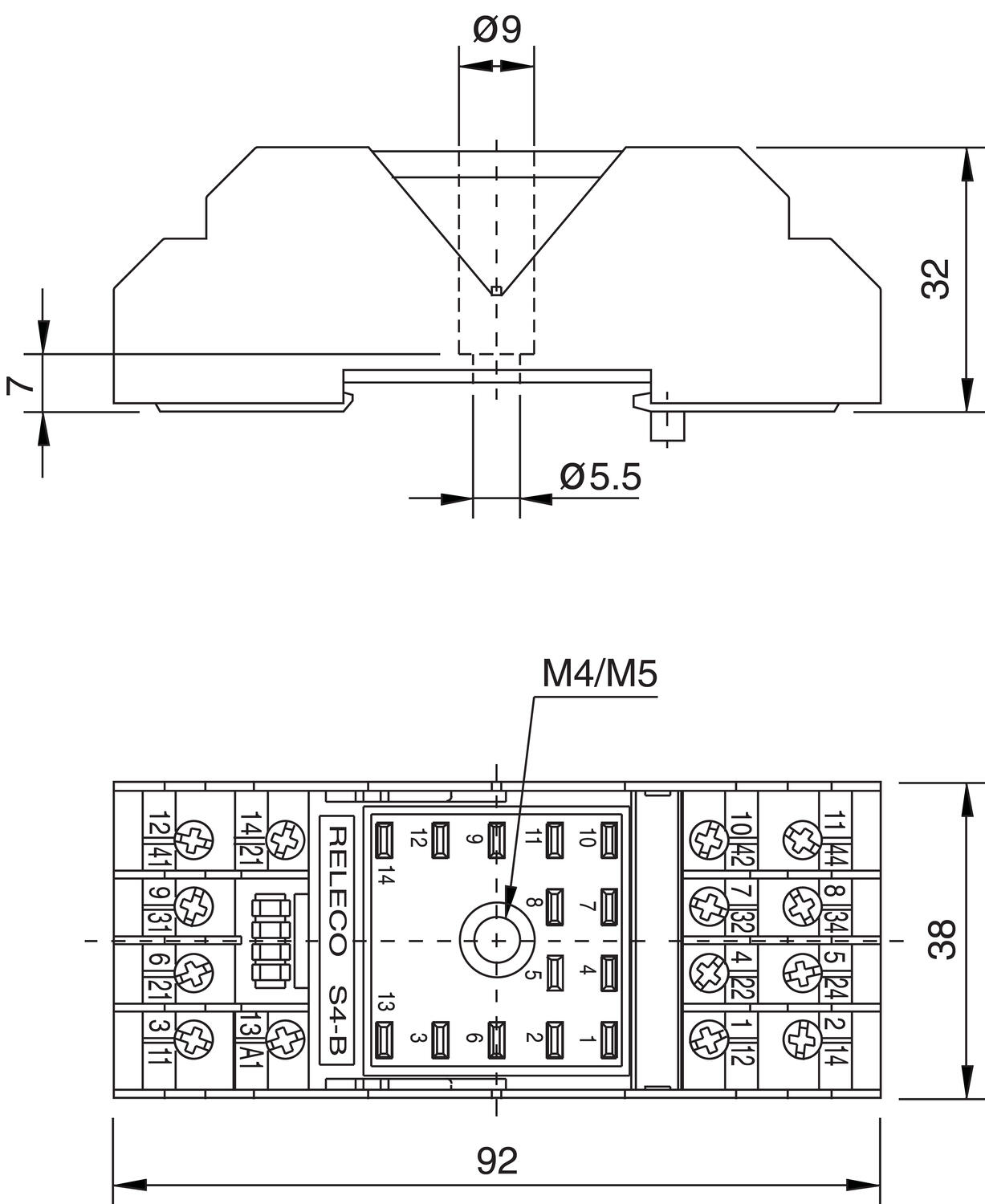

S4B | Šroubovací patice pro relé řady C4 s klipsem a popisným štítkem | E4016390 |
S4L | Patice pro relé řady C4 s pájecími oky | E4016389 |

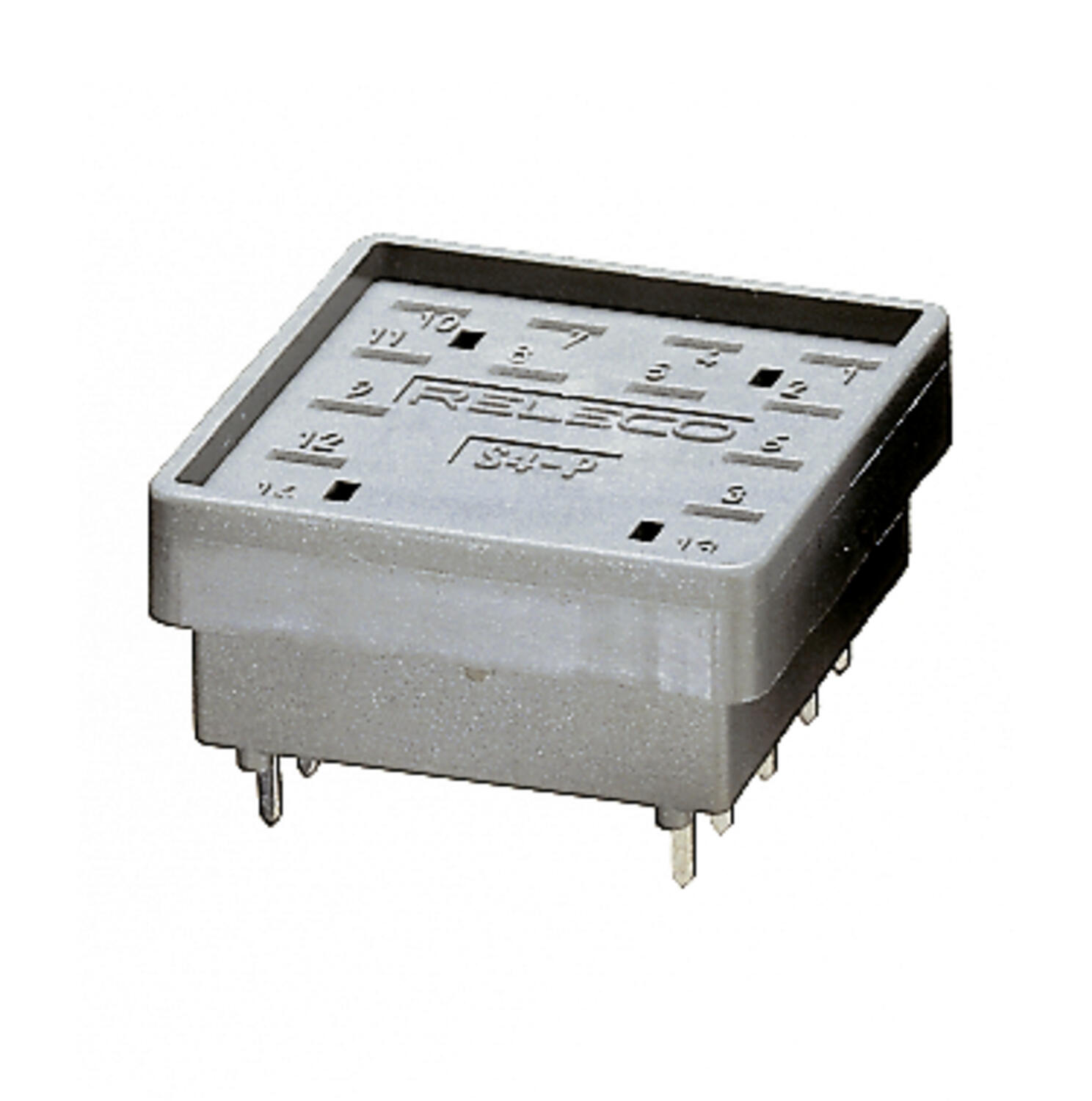

S4P | Patice pro relé řady C4 do plošného spoje | E4016388 |
S4PO | Patice pro relé řady C4 do plošného spoje s montážními sloupky | E4016387 |
S3C | Kovové klipsy pro relé C2/C3/C4 | E4016392 |
S4R | Zadní držák pro montáž na DIN lištu nebo upevnění na panel | E4016386 |
S5R | Plochý držák pro šroubové připevnění k relé C4/C5 | E4016402 |
Případová studie z oblasti papírenského a chemického průmyslu
DIRIS A-200 je nový měřič kvality energie, navržený pro univerzální a intuitivní integraci
Lutzeho elektronické pojistky nemají žádné mechanické části, ale jsou postaveny na procesoru, který měří proud.
DIN lišty jsou jedním z nejběžnějších způsobů montáže elektrických komponentů v průmyslových aplikacích.
Informace přímo z displeje vašeho napájecího zdroje. Věděli jste, že informace můžete získat přímo z vašeho napájecího zdroje?
Lütze přichází s novým aktualizovaným designem své elektronické pojistky, ale zachová si stejné číslo výrobku jako dříve.
|
|
|
|
|
||
---|---|---|---|---|---|---|
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
Objednací číslo | Hmotnost | Izolace propojení/lišta | Izolace propojení/propojení | Materiál | Moment utažení | Připojení více vodičů | Provozní teplota min. | Teplota skladování od | Velikost šroubu | Cena | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|
![]()
Patice pro relé C4,klips,nová
Art:
S4J
Zkopírováno
|
80 g
|
2500 V
|
2500 V
|
Lexan
|
1
|
0,35-2,5 mm²
|
-30 °C
|
-40 °C
|
M3.5, Philips (combo)
|
| ||
![]()
Desky s rukávem s klouby v oblasti pro relé C4, 14-kolíky
Art:
S4P
Zkopírováno
|
21 g
|
|
|
|
|
|
-40 °C
|
-30 °C
|
|
|
Vyberte variantu ze seznamu
