ENTRELEC
Hloubka | 25 mm |
---|---|
Max. průřez pevného vodiče dle IEC | 6,5 mm² |
Min. průřez pevného vodiče dle IEC | 1,5 mm² |
Šířka | 10 mm |
Výška | 40 mm |

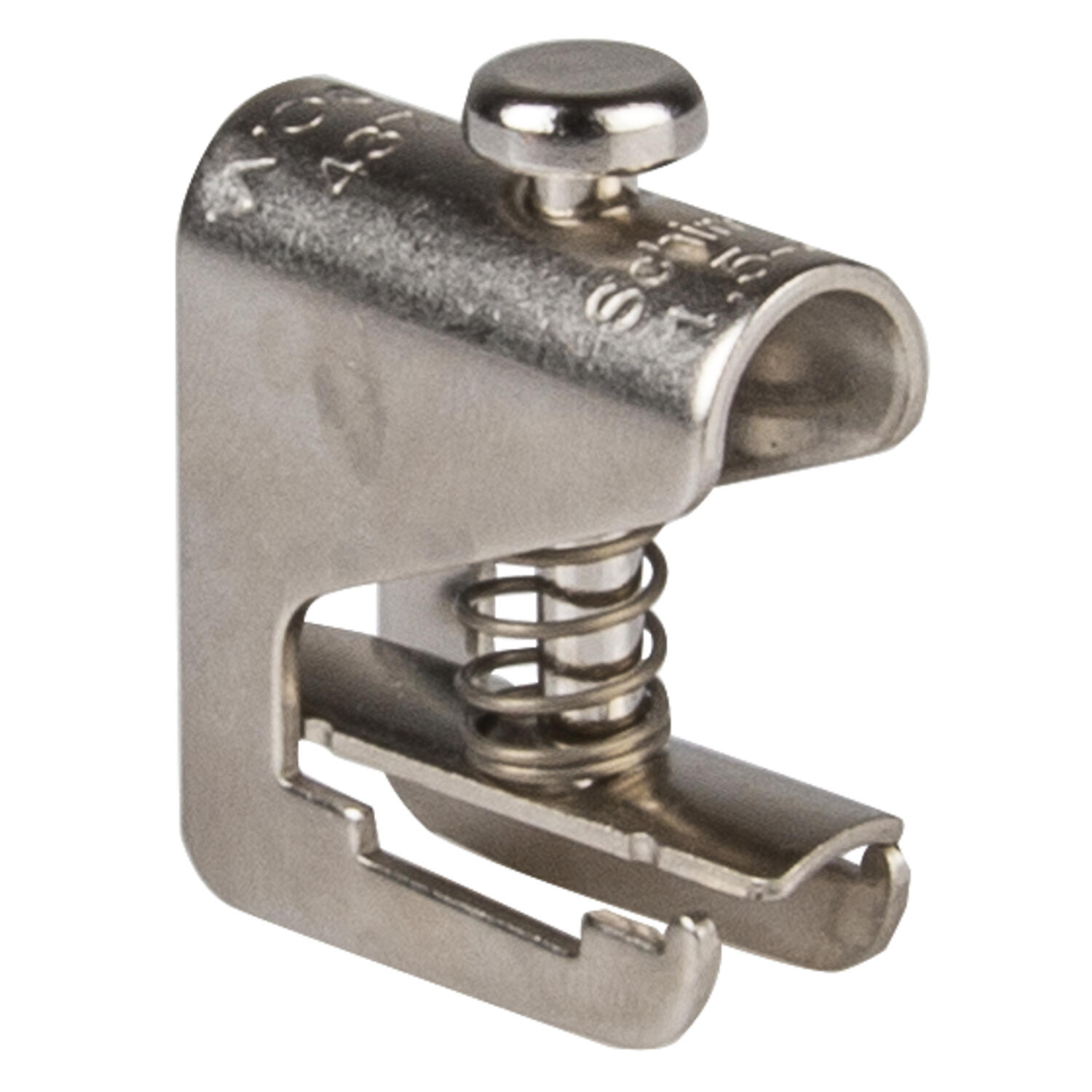

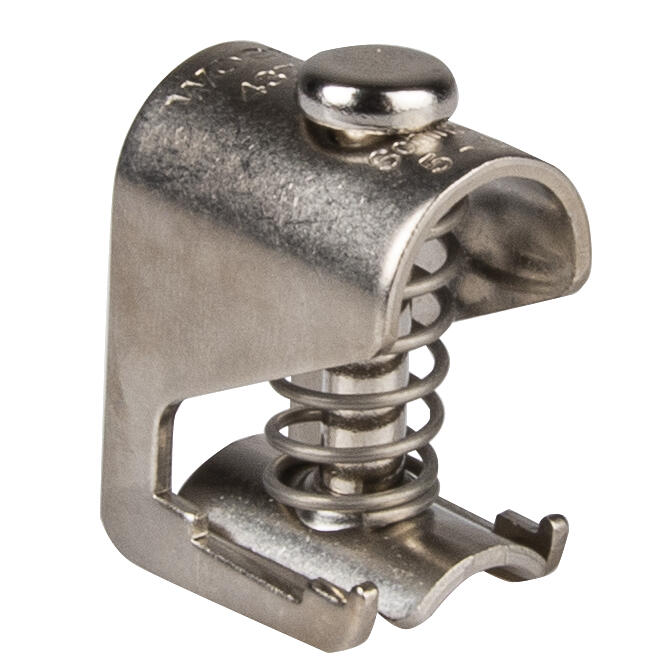

Při sestavování systémů bez rušení je stínění kabelů a následně uzemnění stínění velmi důležité. ENTRELEC nabízí novou řadu produktů pro stíněné připojení o rozměrech 1.5-24 mm2 . Tyto svorky jsou určeny výhradně pro stíněné připojení. Stínění lze velice snadno a rychle připojit vytažením odpruženého připojení, vložením stínění a uvolněním. Stínění je zajištěno pomocí pružiny. Svorka je vyrobena z hliníku s ocelovými pružinami, aby zajistila dobrý kontakt bez poškození stínění.
- Montáž na společnou přípojnou lištu 18 x 3 mm
- Jednoduché připojení stínění na společné přípojné lišty.
- Mosazná poniklovaná svorka s ocelovou pružinou tvoří kontakt, který neporušuje stínění.
- Svorky na stínění se vyrábějí ve 4 verzích (průměr stínění 1,5 až 24 mm2 )
- Není uzpůsobeno pro připojení normálních vodičů

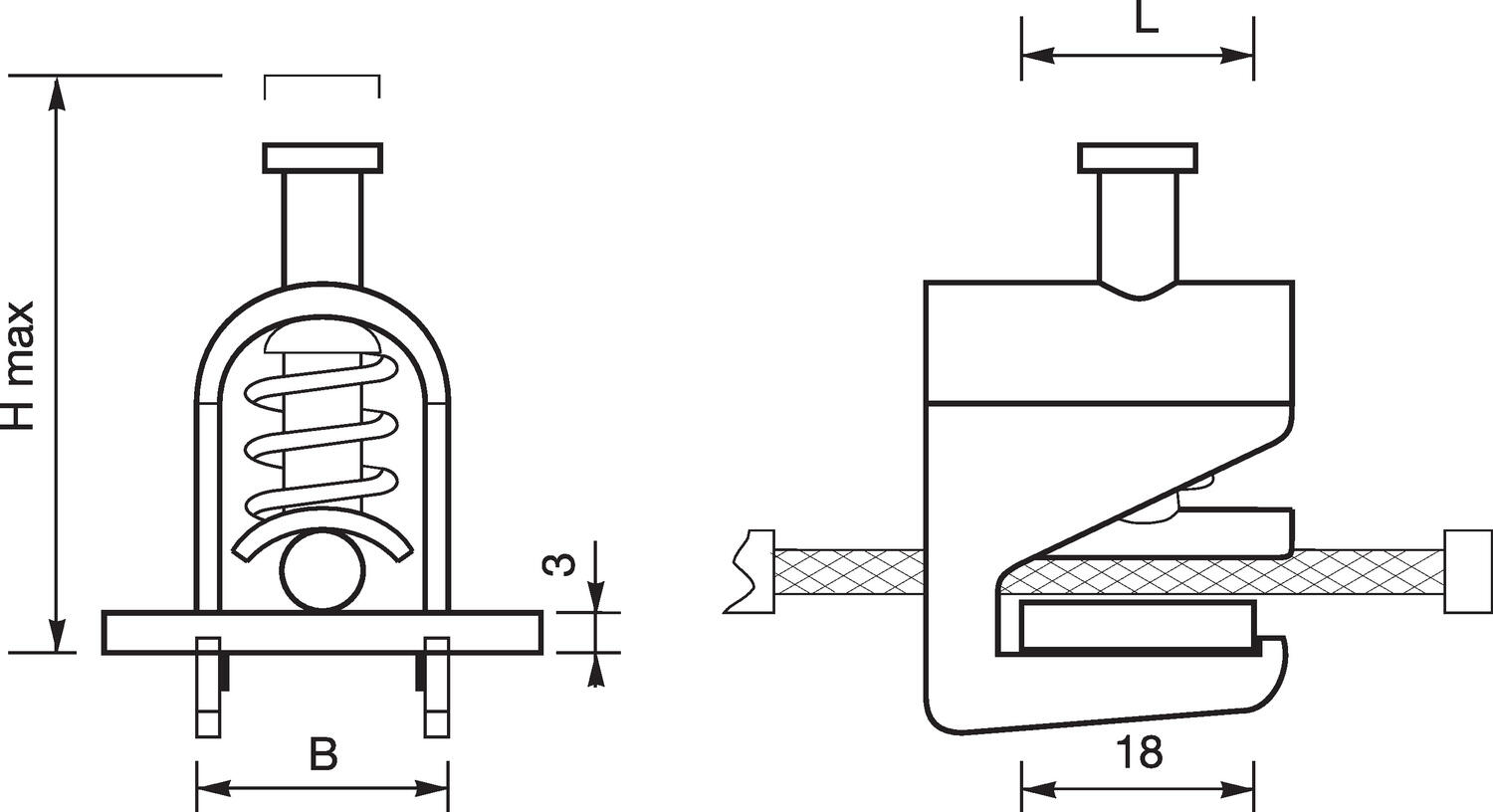

- Montáž: odizolovaný stíněný kabel se nejprve položí na společnou přípojnou lištu. Potom přiložíme svorku na stínění kabelu a mírným tlakem přichytíme na společnou přípojnou lištu. Kontakt je tvořen tlakem pružiny.
Obj.č. | Popis |
20517014 | Stínící propojka 1.5-6.5 |
20517101 | Stínící propojka 5-11 |
20517202 | Stínící propojka 10-17 |
20517303 | Stínící propojka 16-24 |
Obj.č. | Popis |
20517404 | Připojení na přípojnou lištu |
Obj.č. | Popis |

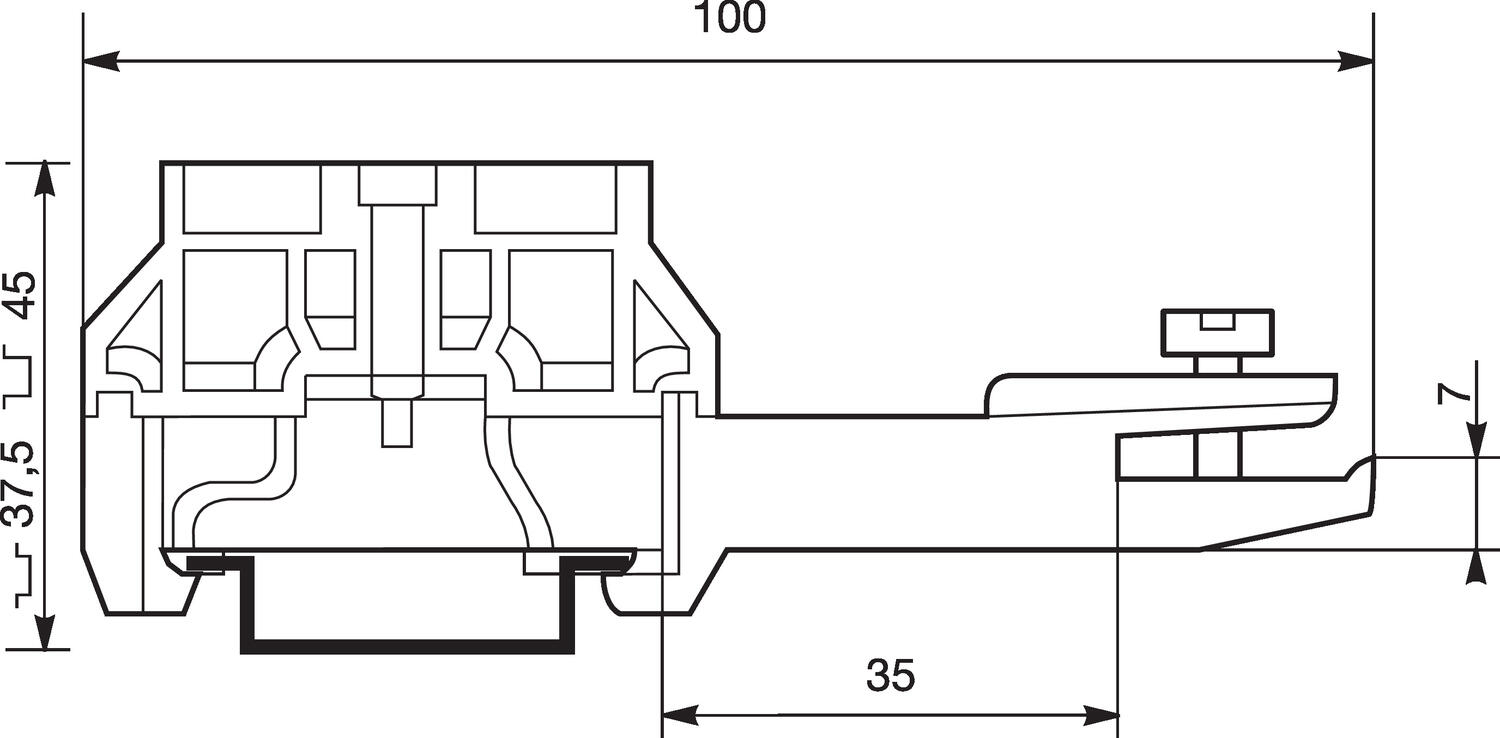

20517606 | Držák společné přípojné lišty ( Izolování zemnění) |
Obj.č. | Popis |
20517505 | Společná přípojná lišta |
Obj.č. | Popis |

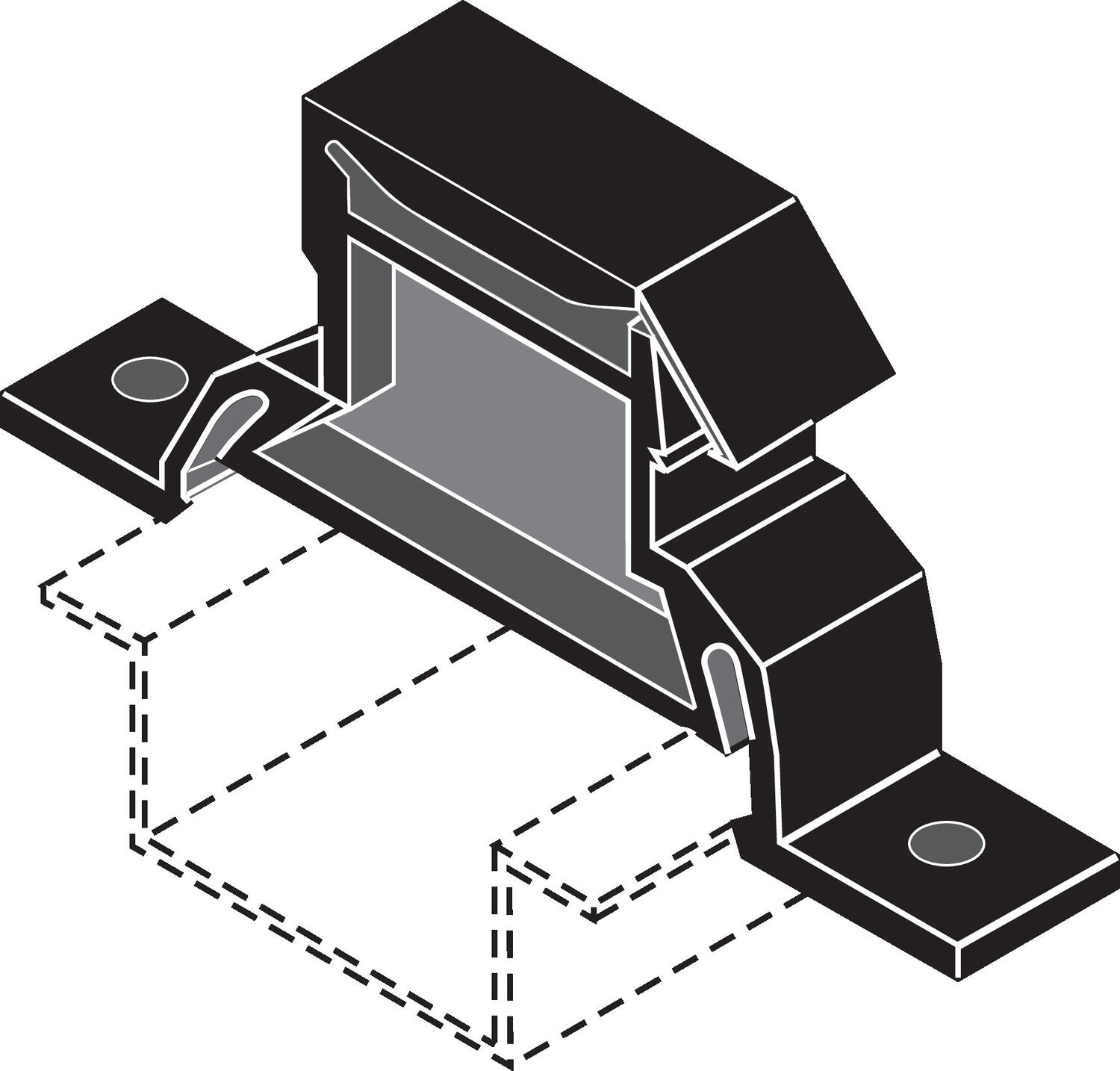

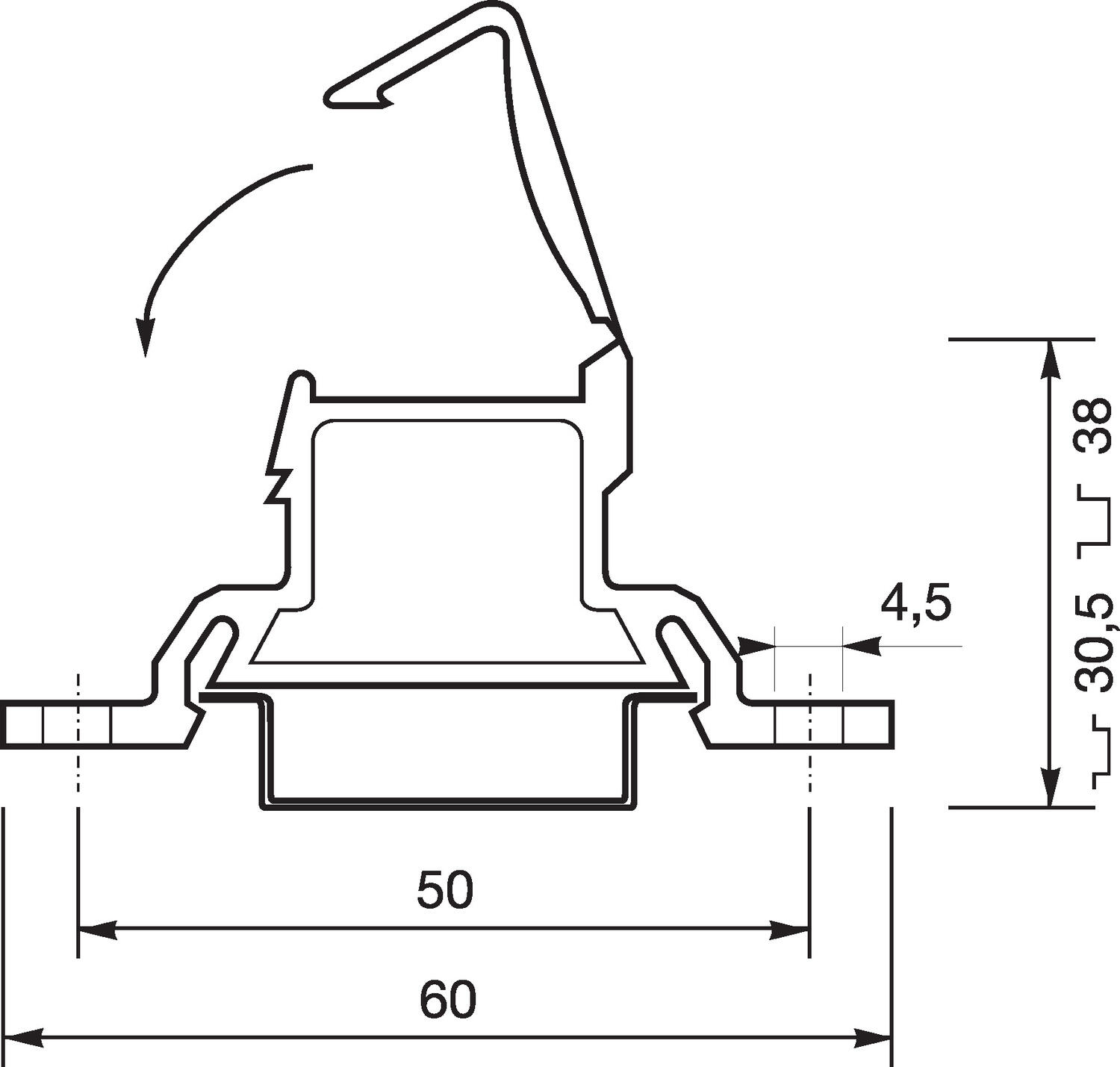

20517707 | Držák společné lišty (montovaný na DIN lištu) |
U fotovoltaických aplikací je důležité mít spolehlivé a účinné elektrické komponenty, které odolávají náročným podmínkám prostředí a poskytují optimální výkon. Tři přední společnosti, Mersen, TE Connectivity a SOCOMEC, nabízejí řadu produktů určených speciálně pro fotovoltaické aplikace.
Případová studie z oblasti papírenského a chemického průmyslu
DIRIS A-200 je nový měřič kvality energie, navržený pro univerzální a intuitivní integraci
Lutzeho elektronické pojistky nemají žádné mechanické části, ale jsou postaveny na procesoru, který měří proud.
DIN lišty jsou jedním z nejběžnějších způsobů montáže elektrických komponentů v průmyslových aplikacích.
Informace přímo z displeje vašeho napájecího zdroje. Věděli jste, že informace můžete získat přímo z vašeho napájecího zdroje?
|
|
|
|
|
||
---|---|---|---|---|---|---|
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
Objednací číslo | Max. průřez pevného vodiče dle IEC | Min. průřez pevného vodiče dle IEC | Šířka | Výška | Cena | ||
---|---|---|---|---|---|---|---|
![]()
SFB.B1 svorka pro stínění 1,5-6,5
Art:
20517014
Zkopírováno
|
6,5 mm²
|
1,5 mm²
|
10 mm
|
40 mm
|
| ||
![]()
SFB.B2 svorka pro stínění 5-11
Art:
20517101
Zkopírováno
|
11 mm²
|
5 mm²
|
17 mm
|
47 mm
|
| ||
![]()
SFB.B3 svorka pro stínení 10-17
Art:
20517202
Zkopírováno
|
17 mm²
|
10 mm²
|
23 mm
|
63 mm
|
| ||
![]()
SFB.B4 svorka pro stínení 16-24
Art:
20517303
Zkopírováno
|
24 mm²
|
16 mm²
|
30 mm
|
78 mm
|
|
Vyberte variantu ze seznamu
