BACO
Jmenovité izolační napětí | 690 V | |
Termický jmenovitý proud | Ith | 20 A |
Jmenovitý rozpínací proud | AC21 | 16 A |
Jmenovitý výkon AC3 | 3 x 380 V | 4 kW |
Max. průřez kabelu | 2 x 4 mm² | |
Třída krytí čelního panelu | IP40 ( IP65 jako příslušenství ) | |
Mechanická životnost (bez zátěže) | 1.25 x 106cyklů | |
Provozní teplota | -20 °C to +70 °C | |
Označení CE podle | CEE24, a EN60947-1/A11 | |
Soulad s normami |
|

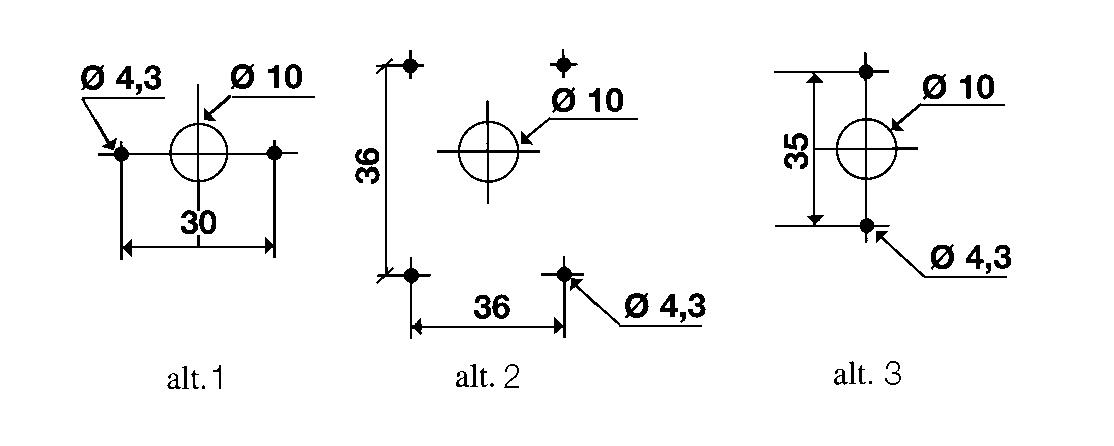

Vrtací schéma

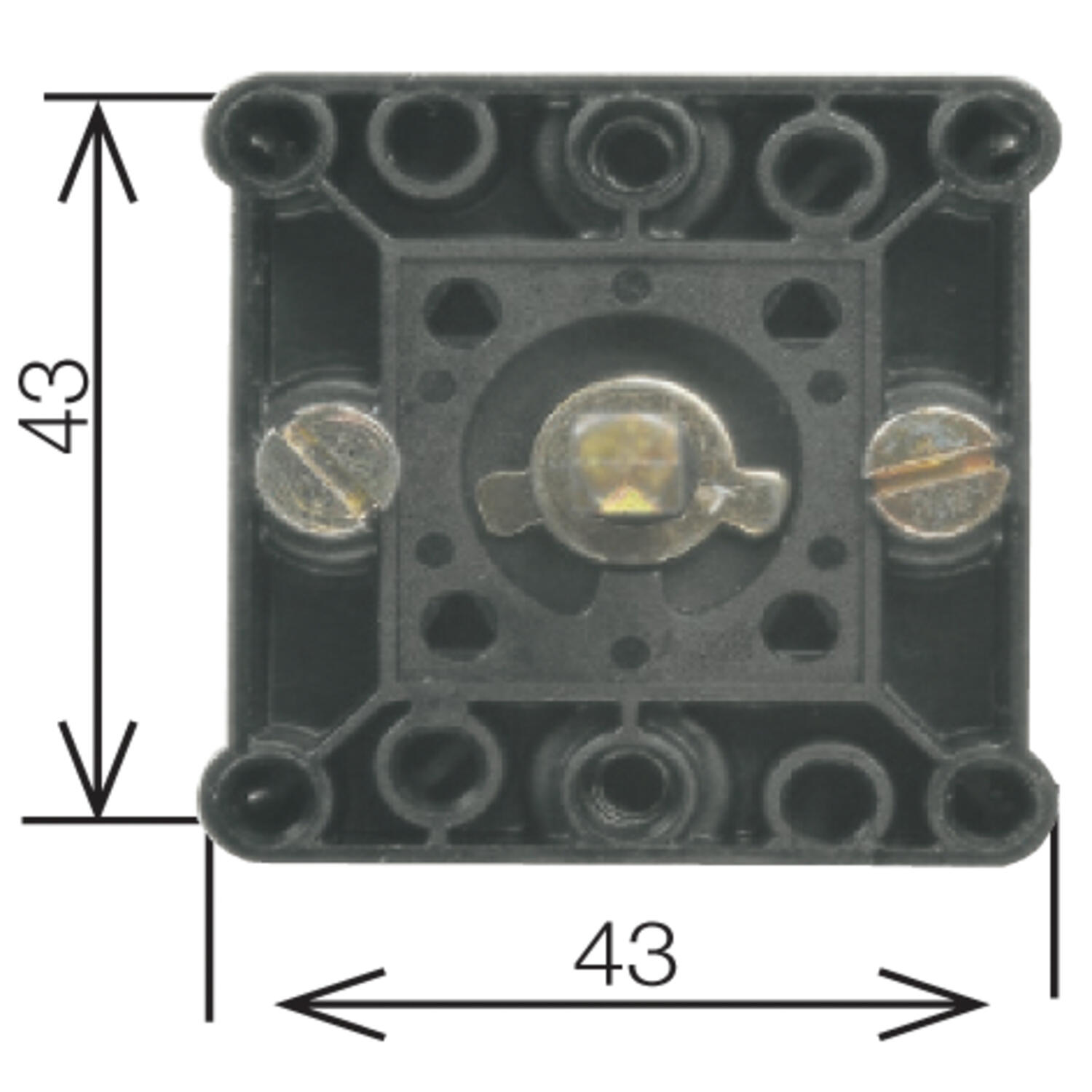

Montáž pomocí šroubů (A) |
Montáž do jednoho otvoru (B) |

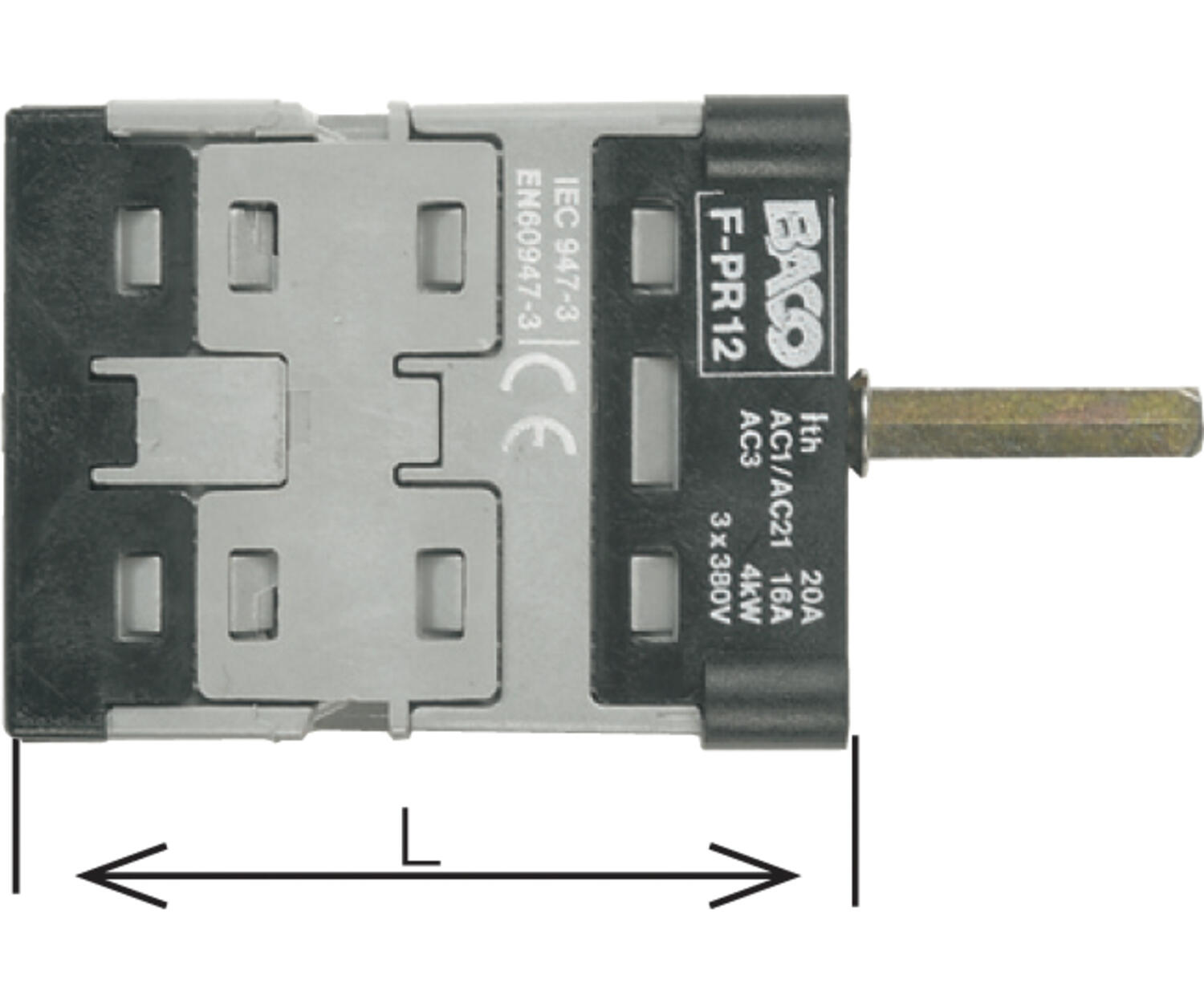

Montáž pomocí šroubů (A) | |
Počet kontaktů | L (mm) |
1-2 | 36 |
3-4 | 46 |
5-6 | 56 |
7-8 | 66 |
9-10 | 76 |
11-12 | 86 |
Počet kontaktů | L (mm) |
13-14 | 122 |
15-16 | 132 |
17-18 | 142 |
19-20 | 152 |
21-22 | 162 |
23-24 | 172 |

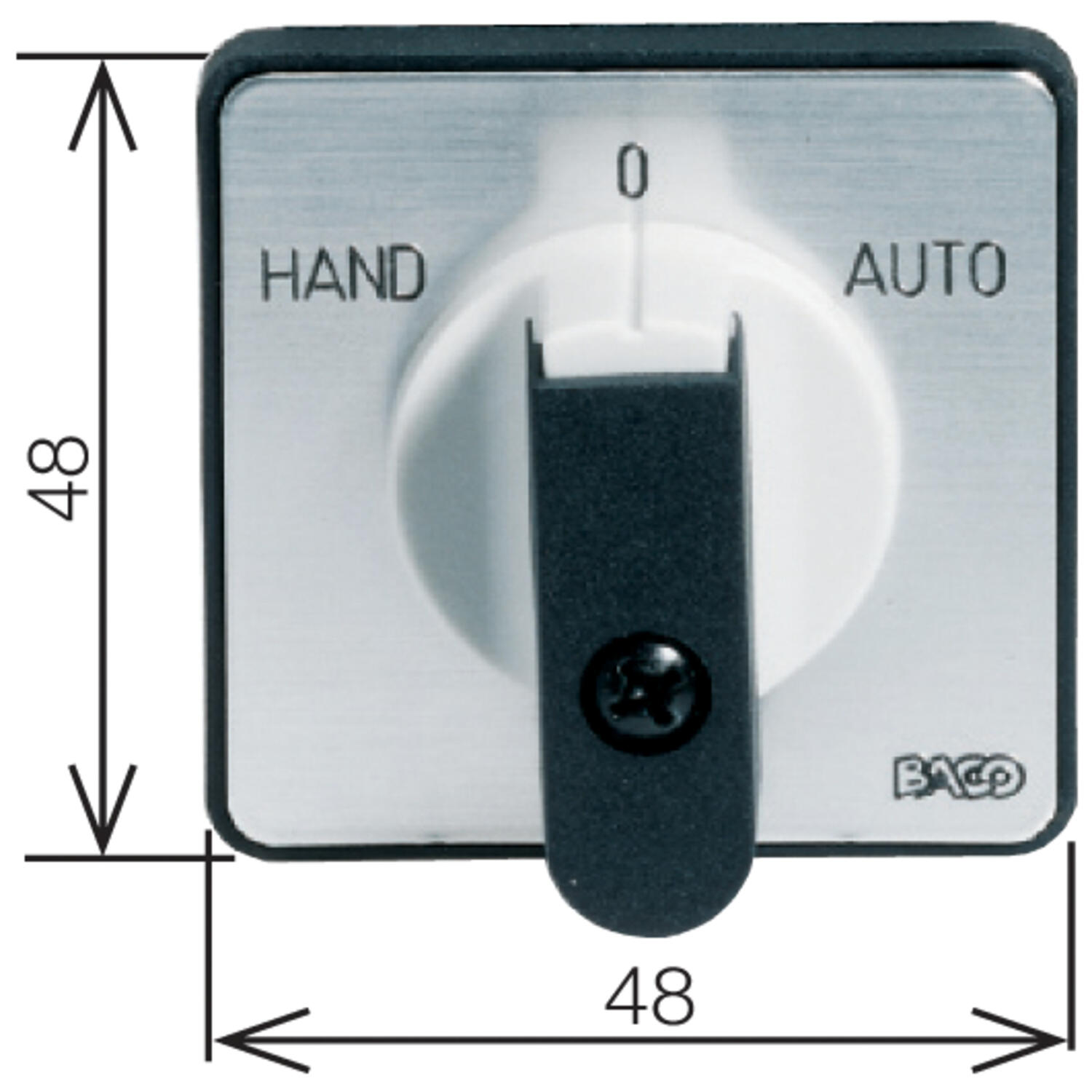

Montáž do jednoho otvoru (B) | |
Počet kontaktů | L |
1-2 | 51 |
3-4 | 61 |
5-6 | 71 |
7-8 | 1 |
9-10 | 91 |
11-12 | 101 |
V naší vlastní dílně stavíme přepínače řady PR12 všech typů spínání, počtu kontaktů, provedení hlavic, úhlů páčky, popisů. Zašlete nám vaši poptávku na formuláři ze sekce "Vačkové přepínače - formulář pro objednání" a my vám sdělíme cenu a termín dodání.
Jmenovité napětí | 690 V |
---|---|
Jmenovité napětí dle CSA | 600 V |
Nominální proud | 20 A |
Počet pólů | 1 |
Počet pozic | 3 |
Provozní teplota max. | 70 °C |
Provozní teplota min. | -20 °C |
Teplota skladování do | 70 °C |
Teplota skladování od | -20 °C |
Třída krytí | IP20, IP40 |
Jmenovité izolační napětí | 690 V | |
Termický jmenovitý proud | Ith | 20 A |
Jmenovitý rozpínací proud | AC21 | 16 A |
Jmenovitý výkon AC3 | 3 x 380 V | 4 kW |
Max. průřez kabelu | 2 x 4 mm² | |
Třída krytí čelního panelu | IP40 ( IP65 jako příslušenství ) | |
Mechanická životnost (bez zátěže) | 1.25 x 106cyklů | |
Provozní teplota | -20 °C to +70 °C | |
Označení CE podle | CEE24, a EN60947-1/A11 | |
Soulad s normami |
|
Vrtací schéma
Montáž pomocí šroubů (A) |
Montáž do jednoho otvoru (B) |
Montáž pomocí šroubů (A) | |
Počet kontaktů | L (mm) |
1-2 | 36 |
3-4 | 46 |
5-6 | 56 |
7-8 | 66 |
9-10 | 76 |
11-12 | 86 |
Počet kontaktů | L (mm) |
13-14 | 122 |
15-16 | 132 |
17-18 | 142 |
19-20 | 152 |
21-22 | 162 |
23-24 | 172 |
Montáž do jednoho otvoru (B) | |
Počet kontaktů | L |
1-2 | 51 |
3-4 | 61 |
5-6 | 71 |
7-8 | 1 |
9-10 | 91 |
11-12 | 101 |
V naší vlastní dílně stavíme přepínače řady PR12 všech typů spínání, počtu kontaktů, provedení hlavic, úhlů páčky, popisů. Zašlete nám vaši poptávku na formuláři ze sekce "Vačkové přepínače - formulář pro objednání" a my vám sdělíme cenu a termín dodání.
